1.引言

　　當前，國內彈簧產品設計制造工藝生產設備快速發展，彈簧材料性能方面也迅速提高，同樣對應用彈簧的性能要求也越來越高。所以，能實現彈簧性能檢測的智能化設備的開發，成為彈簧工業發展的需要和必然趨勢。近年來隨著彈簧生產企業質量意識的提高，越來越多的自動化設備，如傳感器、控制器、智能儀表等應用到工業生產的控制現場中來。本設計涉及機械、電子、控制及氣動等各學科領域技術，裝置由機械、電氣、軟件三部分組成，是一個典型的機電一體化系統，可實現數控系統的精確定位控制和計算機與PLC的串行通信，并以專家控制方式對整個檢測過程進行實時監控，具備智能化功能，可自動記錄管理數據，判斷檢測結果，分析故障原因，該產品的設計開發可大大提高彈簧性能檢測的高效性和準確性。

2.彈簧性能檢測系統概述

　　2.1檢測系統的組成[1]

　　一只彈簧有多個參數需要檢測，如負荷、剛度、柔度等，其中負荷是最常見的檢測指標，它表明了在指定變形的情況下，該彈簧所產生的負荷值，用以控制自動機械所需要的動力，同時又不至于產生過大的載荷。所以本系統就是通過檢測彈簧在壓縮或拉伸到一定程度，其力值輸出是否達到系統要求，來對成批彈簧進行分選檢測。彈簧性能檢測系統由上位機和下位機組成，包括機械部分、電氣控制部分、計算機軟件部分，檢測系統結構示意圖如圖1所示。

　

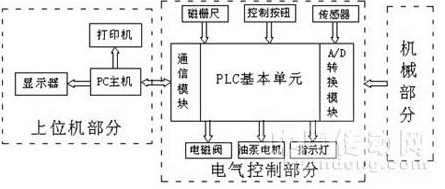

圖1彈簧檢測系統結構示意圖
　　2.2工作原理

　　檢測系統根據設置可完成智能化運行，為實現彈簧性能檢測系統檢測過程的全自動化，達到智能控制要求，操作員在進行操作前需要通過上位機軟件對整個檢測過程進行參數設置，設置的內容包括彈簧類型、彈簧壓縮次數、每次壓縮行程、合格標準、限位設置等多項內容。工作原理為：通過壓力傳感器采集當前彈簧壓縮狀態下的回彈力，并將其轉化成4—20mA的電流型信號，傳遞給主控制器PLC的模擬量接收模塊。PLC對所采集的信號進行A／D轉換、濾波、整流等處理，再與上位機計算機進行串行通信，把處理后的信號發送到計算機的緩存區中。伺服系統接收到控制信號后，可完成對伺服電機的正、反轉，旋轉角度，旋轉速度等動作的控制，通過同步齒形帶將動作再次傳遞給絲杠，完成絲杠與彈簧座的一同上下動作，從而使被測彈簧實現伸縮檢測。整個檢測過程的工作原理如圖2所示?！?

圖2彈簧檢測裝置工作原理框圖

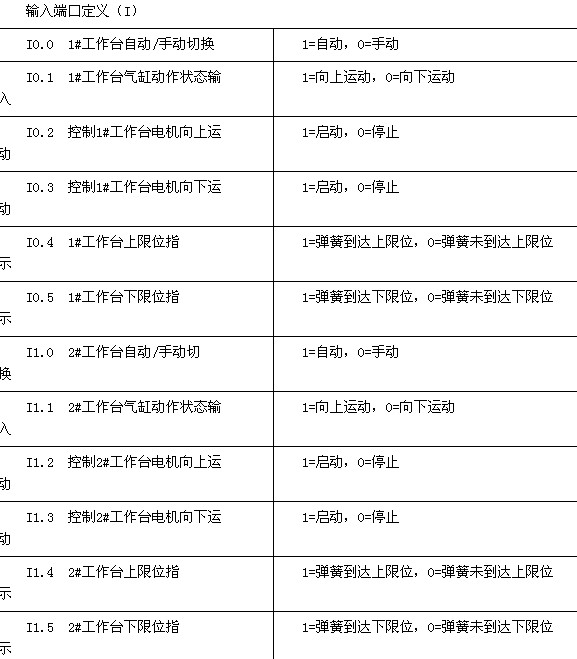

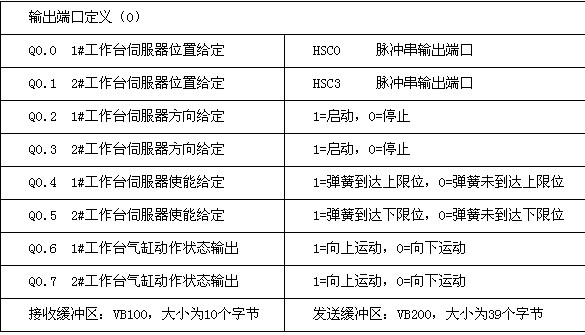

　　系統設有校驗、手動、自動3種工作方式。校驗工作方式：每次系統上電開機時，設定的標準長度的量程對測試機壓頭與底座之問的高度進行校驗，以保證測試的準確性；手動工作方式：在設備調試或計算機系統出現故障時，可通過手動方式測試彈簧參數；自動工作方式：根據不同型號的彈簧，自動將伸縮力分為N等份，在彈簧壓縮過程中，每經過一個壓縮點，將壓縮力、彈簧高度、壓縮量作為一組數據儲存在相應的PLC數據寄存器中。　　3系統硬件設計　　3.1機械部分設計　　在機械部分中，綜合考慮到技術性能要求、可靠性要求、安全性要求和標準化要求等方面，檢測裝置采用雙工位作業設計，可同時檢測2種不同型號的彈簧；在機械結構設計上考慮到彈簧產品上下檢測臺的方便，人性化設備的外形尺寸；在操作方面，為使操作者能夠多角度操作，操作箱與床身由活動的轉向架連接，可旋轉180度的角度；在安全作業方面，每個待測彈簧放在帶有刪槽的彈簧樁上，防止側滑，四周4根同定桿組成防護欄防止向外彈，其中一根存上下貨時可拆卸；在移動方面，檢測裝置安裝有4個帶剎車的滑輪，可方便地移動與固定?！　?.2電氣部分設計　　檢測裝置的電氣控制部分以西門子S7-200PLC為控制核心，每個工位配有獨立壓力傳感器、電機、伺服系統、傳送帶、控制按鈕等，可完成自動和手動兩種控制功能。系統主要包括計算機系統(主機、顯示器、打印機)、PLC基本單元、模擬量擴展單元、通信模塊、文本顯示器、磁柵尺、負荷傳感器等。PLC控制端口定義見表1。

　　PLC實現系統的定位控制主要表現在：PLC通過對伺服驅動器的脈沖信號、正／反轉信號、使能信號等的控制，從而使伺服驅動器能夠精確地控制電機的轉速、轉角、方向等，電機再帶動絲杠運動，完成彈簧座的定位控制。在定位控制過程中，主要影響定位精度的因素有：(1)定位控制過程中所涉及到的一系列傳動機械誤差，包括絲杠間隙、同步齒形帶的松緊等因素。(2)根據實際情況計算的PLC向伺服驅動器發送脈沖信號的準確度。
