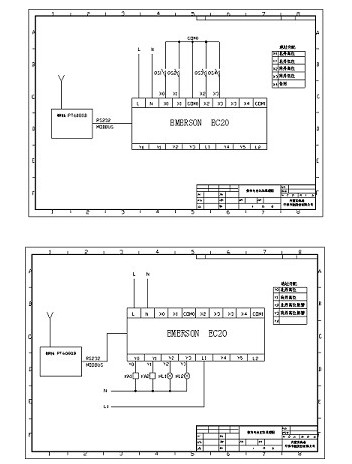

來源：網絡 2012-07-17 關鍵詞：變頻器 PLC 自動化 自動控制　　包鋼帶鋼廠璇流井水系統是為軋線供生產用水，整個水系統是循環運行。為保證璇流井內水位保證基本平衡，5#泵（110KW）將水池內循環水再抽到外面，防止水溢出。原有系統采用軟啟動啟動，不能調節轉速，水位控制依靠人為值守，來開閥和關閥來控制。否則低液位會造成水泵抽真空而損傷泵體（氣蝕）；高液位則會淹沒水泵房造成停電事故。為此，我們設計變頻恒液位控制系統，液位檢測采用超聲波液位器（百特公司），變頻器內部PID構成液位閉環，實現液位自動恒定控制。 1、變頻恒液位控制系統構成 　系統水泵電機為110KW，四級，轉速1480r/min。設計采用EV2000-4T1100P系列通用變頻器作為水泵電機控制核心。液位檢測采用百特工控公司生產FBSON-Y-05-N系列超聲波物位檢測儀，供電電源為AC220V，一體式安裝。量程最大可達到5米，實際檢測水位最高1.85米。系統原理圖附圖一至三。 　采用一臺EC20-1006BRA作簡單繼電連鎖，和舊系統進行連鎖（互鎖），還有變頻器簡單啟動和停止及報警。本系統還另外裝有一臺EC20-1006BRA，串口與一臺數傳電臺相通訊（MODBUS）,來實現和另外一個水泵房（凈環泵房）實現連鎖。當璇流井有高液位報警時，PLC及數傳電臺傳送到凈環泵房，由操作人員確定水泵啟動和停止（二者距離太遠，且不適合電纜敷設，采用無線數傳方式）。 其中璇流井內PLC設置為主站，凈環內PLC為從站。數傳電臺采用深圳科立訊生產PT6080無線數傳電臺是利用先進單片機技術,無線射頻技術,數字處理技術設計功率較大,體積較小模塊式半雙工數傳電臺,采用SMT新工藝,選用高質量元器件?？垢蓴_能力強，精致堅固，結構緊湊，安裝方便。數話兼容，數傳可優先。RS232、RS485及TTL多種接口可供選擇，適應面寬。參見下面原理圖：

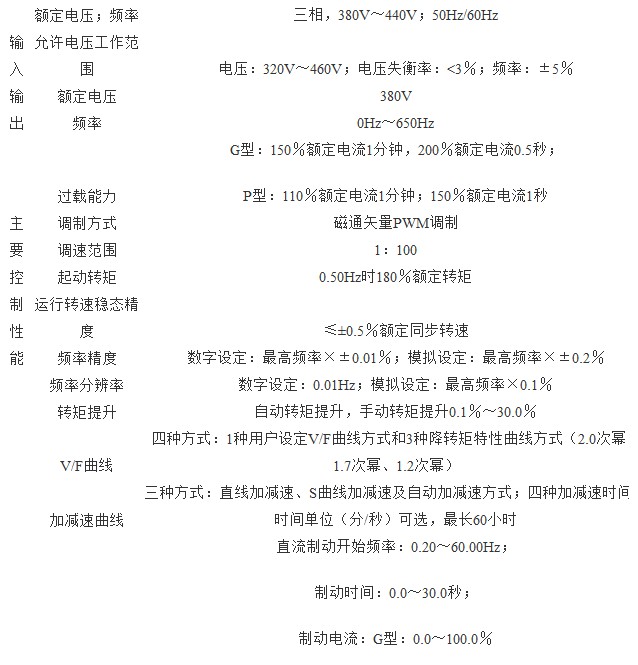

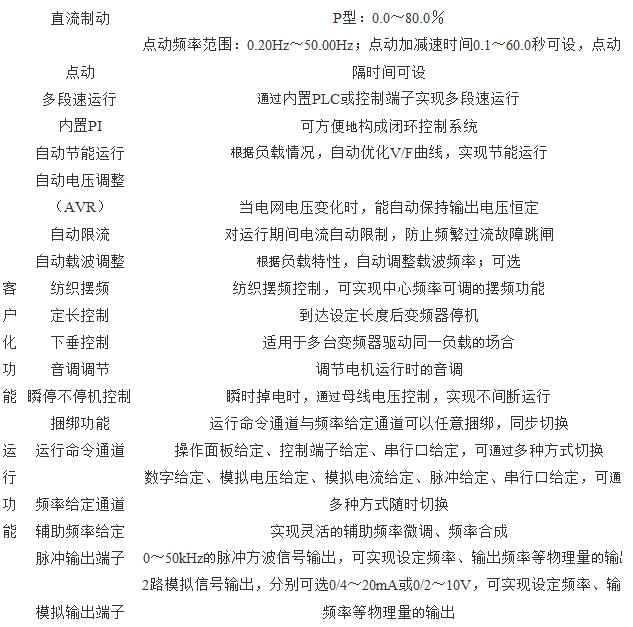

2、變頻恒液位控制參數及工作原理： 2.1 EV2000 通用技術規格：

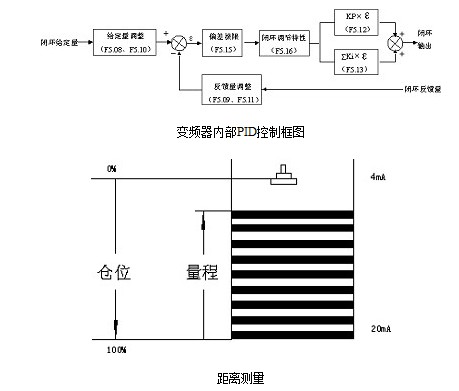

2.2為實現璇流井內恒液位控制，我們采用給定電位計作為液位給定，反饋采用超聲波液位儀（變送輸出4-20MA）。變頻器內部PID調節器做壓力閉環調節。變頻器參數設置如下： FP.01=0 參數寫保護選擇，全部參數允許改寫 F0.00=3 給定為VCI模擬給定 F0.03=1 端子運行 F0.04=0 轉向為正向 F0.08=1 負載為風機類 F0.10=15 加速時間 F0.11=15 減速時間 F0.14=1 V/F曲線設定（2次冪，泵類負載特性） F5.00=1 閉環運行有效 F5.01=1 給定為VCI F5.02=1 反饋為CCI（注意要做調線改動）,超聲波輸出 F5.09=20 最小給定量對應反饋（4mA ,相20mA為20%） F5.12=0.10 比例增益 F5.13=0.05 積分時間 FH.00=4 四極電機 FH.01=110 功率110KW 變頻器內部PID控制框圖：
2.3超聲波參數設置 a、測量模式選擇：距離測量

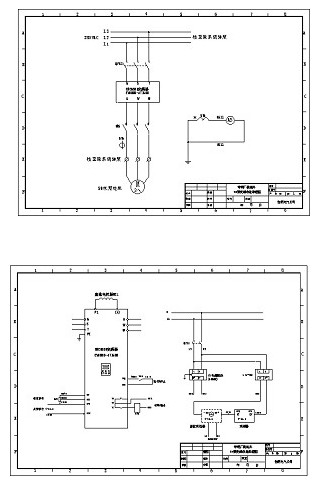

b、測量范圍：0-185cm c、響應速度選擇：慢速 d、安全物位：保持超聲波工作電壓220VAC，輸出信號為4-20MA為可靠檢測液位，使用超聲波變送器必須使其響應速度較慢。這是過快響應速度，會造成外界干擾信號擾動，使液位信號變化太快，影響了正常設備運行。降低速度，可以使信號綜合平均后輸出實際穩定電流信號。 3、實際運行效果 　　現場一段時間運行，變頻恒液位運行效果非常好。當用電位計設定一個液位高度后，變頻器以恒液位控制方式運行。當液位設定為70cm，實際檢測璇流井內液位基本60-80cm之間恒定。當液位低于70cm，變頻器頻率降低，直到最后停止最低運行頻率（20HZ）。這是變頻器運行頻率過低，水泵揚程不夠，電機功率白白損耗掉，不利于節能運行。設置最低運行頻率，能夠使水泵揚程達到要求（璇流井內循環水不會造成最低運行功率下導致液位過低而水泵抽真空）。變頻器頻率一般生產時候達到35-45HZ左右，這樣節能率是非常高（40%左右），恒液位控制大大降低了操作人員勞動強度。當某種原因造成液位過高時，EC20 PLC和數傳電臺還可以為上級泵站提供信號，實現泵站水系統連鎖控制，保證了正常生產供水要求，同時也大大節約了電能（35%以上），為包鋼節能降耗工程作了一個典范工程。 附原理圖如下:
