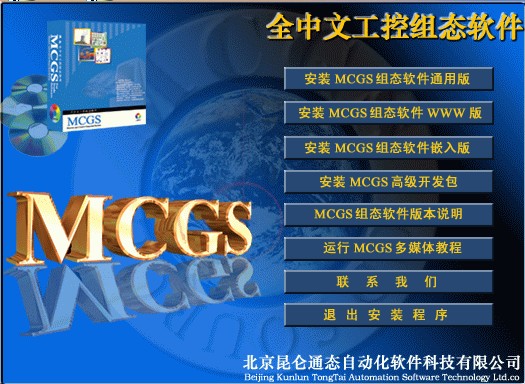

MCGS(Monitor and Control Generated System)是由北京昆侖通態自動化軟件公司開發的一套基于Windows平臺，用于快速構造和生成上位機監控系統的組態軟件系統。 MCGS能夠完成現場數據采集、實時和歷史數據處理、報警和安全機制、流程控制、動畫顯示、趨勢曲線和報表輸出以及企業監控網絡等功能。 MCGS軟件系統包括組態環境和運行環境兩個部分。組態環境是生成應用系統的工作環境，用戶在組態環境中完成動畫設計、設備連接、編寫控制流程、編制工程打印報表等全部組態工作。運行環境是用戶應用系統的運行環境，進行各種處理，完成組態設計的目標和功能。也就是，您在組態環境中根據您要達到的控制要求去設計，運行環境運行您設計好的組態工程。 MCGS組態軟件所建立的工程由主控窗口、設備窗口、用戶窗口、實時數據庫和運行策略五部分構成。 主控窗口: 是工程的主要窗口或主框架。在主控窗口中可以放置一個設備窗口和多個用戶窗口，負責調度和管理這些窗口的打開或關閉。主要的組態操作包括：定義工程名稱，編制工程菜單，設計封面圖形，確定自動啟動的窗口，設定動畫刷新周期，指定數據庫存盤文件名稱及存盤時間等。 設備窗口: 是連接和驅動外部設備的工作環境。在本窗口內配置數據采集與控制輸出設備，注冊設備驅動程序，定義連接與驅動設備用的數據變量。也就是，您要在設備窗口中選擇您所有連接的控制器(如PLC，變頻器，儀表等)的型號，并設定您從設備中讀取哪些變量(如PLC中的寄存器D0)。 用戶窗口: 本窗口主要用于設置工程中人機交互的界面，諸如：生成各種動畫顯示畫面、報警輸出、數據與曲線圖表等。也就是，您所要顯示的控制界面。 實時數據庫: 是工程各個部分的數據交換與處理中心。在本窗口內定義不同類型和名稱的變量，作為數據采集、處理、輸出控制、動畫連接及設備驅動的對象。也就是，您要在實時數據庫里定義一些變量與您所要控制的設備中的變量一一對應，以備您建立的各個用戶窗口調用。當然也可以根據您的需要建立一些中間變量來存放計算的過渡值或是臨時狀態。 運行策略: 本窗口主要完成工程運行流程的控制。包括編寫控制程序(腳本程序)，選用各種功能構件。比如，當您做的監控界面有一段說明文字是根據PLC的兩個輸入點閉合的情況分別顯示不同的內容，您就要在運行策略窗口做一個if....then判斷。 MCGS軟件的分類： 嵌入版組態軟件： 嵌入版處于整個監控系統最下層的組態軟件，主要完成現場數據的采集、前端數據的處理與控制。與其他相關的硬件相結合，可以快速、方便地開發成各種用于現場采集、數據處理和控制的設備。 通用版組態軟件： 通用版屬于監控系統中層的組態軟件，主要完成通用工作站的數據采集和加工、實時和歷史數據處理、報警和安全機制、流程控制、動畫顯示、趨勢曲線和報表輸出等日常性監控事務，系統穩定可靠，能方便的代替大量的現場工作人員的勞動和完成對現場的自動監控和報警處理，隨時或定時的打印各種報表。 網絡版組態軟件： 網絡版處于整個監控系統中最上層的組態軟件，主要完成整個系統的信息收集和發布，即把位于其監控之下的所有監控站點的數據通過各種復雜的網絡結構，最終集中在網絡服務器中，并把所有的數據在服務器中統一管理和保存，通過Web瀏覽的方式向各個采集站點發布，使位于辦公室的部門直觀地看到現場的工作情況。 MCGS的"與設備無關"概念： 無論您使用PLC、儀表、還是使用采集板等設備，在進入工程現場前的組態測試時，均采用模擬數據進行，等測試合格后，再進行與設備連接。 自動化網宋小白編輯
