本文介紹了人機界面與PLC通訊，在雙模式生產鍋爐上的應用。在人機界面上顯示實時運行數據， PLC通過程序控制輸出信號來控制鍋爐的運行，以調整不同模式下不同工作方式?！　　?b>一、系統構成一個鍋爐有兩種燃燒模式，1、燃油由PLC控制風機的運行、點火棒打火、油路電磁閥的開關，同時監視光電開關的開閉。在運行過程結束后，有復位按鈕來重啟程序。2、燃?xì)庥蒔LC控制風機的運行、燃?xì)怆娀鸢舸蚧?、氣路點火電磁閥；同時監視光電開關的開閉，以控制正常燃燒電磁閥的開關。在運行過程結束后，有復位按鈕來重啟程序。兩種模式都要由PLC實時監視鍋爐內的水溫、水位、風機運行情況，并實時警報監控。 二、系統工作流程有燃油、燃?xì)鈨煞N模式。由操作工人控制兩種模式開關。在燃油模式下：1、PLC送電，風機運行1分鐘后，點火棒打火；2、5秒后，油路電磁閥打開；3、油路電磁閥打開2秒后，若光電開關仍然關閉（未檢測到火焰），則關閉油路電磁閥，并且報警。4、風機在1分鐘后停止。5、按下復位按鈕，重新啟動程序。6、如果溫度達到設定值,鍋爐停止工作,溫度下降后自動啟動.7、鍋爐低水位時,停止工作,并且報警,8、風機故障停止工作時,鍋爐停止運行,并且報警. 在燃?xì)饽Ｊ较拢?、PLC送電，風機運行1分鐘后，燃?xì)怆娀鸢舸蚧穑?、5秒后，氣路點火電磁閥打開；3、點火電磁閥打開2秒后，若光電開關檢測到火焰（接通），則打開正常燃燒的電磁閥后，關閉點火電磁閥。4、點火電磁閥打開2秒后，若光電開關未檢測到火焰，則關閉氣路點火電磁閥，并且報警。5、風機在1分鐘后停止。6、按下復位按鈕，重新啟動程序。7、如果溫度達到設定值,鍋爐停止工作,溫度下降后自動啟動.8、鍋爐低水位時,停止工作,并且報警,9、風機故障停止工作時,鍋爐停止運行,并且報警.　　三、系統配置方案　系統PLC是由正航A3系列配置，由于系統數字量點數為3進8出，所以選用CPU：A3-C2405DT；模擬量點數為2點，所以選用模擬量擴展模塊：A3-AI0401LA；選用液位傳感器和溫度傳感器配合模擬量模塊采集信號。上位機采用TP-200觸摸屏，通過RS485通訊實時與PLC進行數據交流。控制點數為：1、 數字輸入信號：I0.0 按下復位按鈕I0.1 光電開關檢測到火焰I0.2 風機運行2、 數字輸出信號：Q0.0 控制風機運行Q0.1 點火棒開關Q0.2 燃?xì)怆娀鸢糸_關Q0.3 油路電磁閥開關Q0.4 氣路點火電磁閥開關Q0.5 正常燃燒的電磁閥開關Q0.6 報警3、 模擬輸入信號：AIW0 水溫AIW2 水位 四、流程圖1、燃油模式

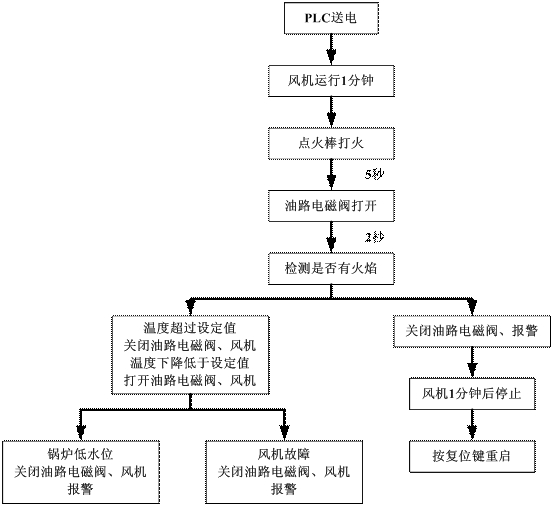

2、燃油模式
五、結論　在本作業線中利用A3的功能優勢，實現數字量控制、模擬量控制、RS485通訊進行數據傳輸?shù)认鄬?fù)雜的功能，充分發揮了A3的控制和通訊能力。A3控制的相關設備作為此鍋爐的入口工藝設備，保證了系統可靠高效的運行，既可以滿足該鍋爐的正常生產要求，亦保證了它的安全。 自動化網宋小白編輯
