1.8°20BYGH系列高轉矩混合式步進電機
一般規格 (項目) (規格) 步進角精度 ±5%（full step,no load） 阻抗精度 ±10% 感應精度 ±20% 溫升 80℃Max.(reted current,2 phase on) 環境溫度 -10℃- +50℃ 絕緣等級 100MΩMin.500 VDC 介質強度 500VAC for one minute 轉軸軸向跳動 0.02Max.(450 g-load) 轉軸徑向跳動 0.08Max.(450 g-load) 電氣技術規格[說明] 所有型號中分A類和B類，A類為單出軸，B類為雙出軸。（下同）A類“軸長度”為“/”后參數。

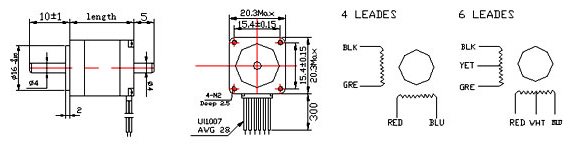

機械技術規格
| 系列及步距角 | 型號 | 相數 | 電壓(V) | 相電流（A） | 相電阻 | 相電感（MH） | 最大靜轉矩(kg.cm) |
| 20BYG1.8 | 8H28-0504A(B | 2 | 6.30 | 0.5 | 12.6 | 3.20 | 0.18 |
| 20BYG1.8 | 8H30-0506A(B | 4 | 5.80 | 0.5 | 11.5 | 1.30 | 0.18 |
| 20BYG1.8 | 8H33-0604A(B) | 2 | 3.60 | 0.6 | 6.5 | 1.70 | 0.20 |
| 系列及步距角 | 型號 | 接線數 | 定位孔距 | 螺絲孔徑 | 電機寬度 | 機身長度 | 軸徑 | 軸長度 | 重量(Kg) |
| 20BYG1.8 | 8H28-0504A(B) | 4 | 15 | 2 | 20 | 28 | 4.00 | 5/10 | 0.05 |
| 20BYG1.8 | 8H30-0506A(B) | 6 | 15 | 2 | 20 | 30 | 4.00 | 5/10 | 0.05 |
| 20BYG1.8 | 8H33-0604A(B) | 4 | 15 | 2 | 20 | 33 | 4.00 | 5/10 | 0.06 |
