1.8°57BYGH系列高轉矩混合式步進電機
一般規格 (項目) (規格) 步進角精度 ±5%（full step,no load） 軸跳動量 0.05mm 垂直度 0.075mm 溫升 80℃Max. 環境溫度 -10℃- +４0℃ 絕緣阻抗 100MΩMin.500 VDC ?。玻怠? 介質強度 500VAC for one minute 絕緣等級 Class B 130℃ 轉軸軸向跳動 0.075mm Max.(１0 Ｎ-load) 轉軸徑向跳動 0.025mm Max.(５Ｎ-load)電氣技術規格[說明] 所有型號中分A類和B類，A類為單出軸，B類為雙出軸。（下同）A類“軸長度”為“/”后參數。

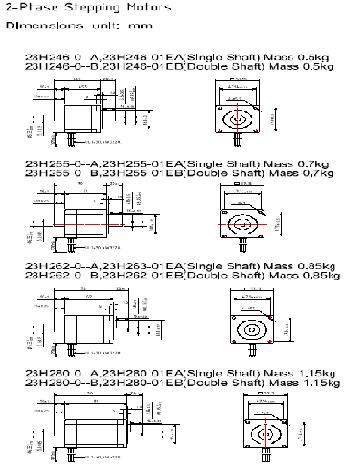

機械技術規格
| 系列及步距角 | 型號 | 相數 | 電壓(V) | 相電流（A） | 相電阻 | 相電感（MH） | 轉動慣量(Kg.㎡) | 最大靜轉矩(kg.cm) |
| 57BYG1.8 | 23H245-01EA(B) | 2（雙并） | 1.3 | 3 | 0.43 | 1.09 | 1.2x10(-5) | 6.40 |
| 57BYG1.8 | 23H245-01EA(B) | 2（雙串） | 2.6 | 1.5 | 1.72 | 4.36 | 1.2x10(-5) | 6.40 |
| 57BYG1.8 | 23H245-01EA(B) | 2（單極） | 1.8 | 2.12 | 0.86 | 1.09 | 1.2x10(-5) | 4.5 |
| 57BYG1.8 | 23H255-01EA(B) | 2（雙并） | 1.60 | 3 | 0.54 | 1.98 | 2.0x10(-5) | 10.00 |
| 57BYG1.8 | 23H262-01EA(B) | 2（雙并） | 1.86 | 3 | 0.62 | 2.10 | 3.0x10(-5) | 12.80 |
| 57BYG1.8 | 23H280-01EA(B) | 2（雙并） | 2.46 | 3 | 0.82 | 3.80 | 4.80x10(-5) | 20.00 |
| 系列及步距角 | 型號 | 接線數 | 定位孔距 | 螺絲孔徑 | 電機寬度 | 機身長度 | 軸徑 | 軸長度 | 重量(Kg) |
| 57BYG1.8 | 23H255-01A(B) | 8 | 47.14 | 5.1 | 57.15 | 45.5 | 6.35 | 16/20 | 0.50 |
| 57BYG1.8 | 23H255-01A(B) | 8 | 47.14 | 5.1 | 57.15 | 45.5 | 6.35 | 16/20 | 0.50 |
| 57BYG1.8 | 23H255-01A(B) | 8 | 47.14 | 5.1 | 57.15 | 45.5 | 6.35 | 16/20 | 0.50 |
| 57BYG1.8 | 23H255-01EA(B) | 8 | 47.14 | 5.1 | 57.15 | 54 | 6.35 | 16/20 | 0.70 |
| 57BYG1.8 | 23H262-01A(B) | 8 | 47.14 | 5.1 | 57.15 | 62 | 6.35 | 16/20 | 0.85 |
| 57BYG1.8 | 23H280-01A(B) | 8 | 47.14 | 5.1 | 57.15 | 80 | 6.35 | 16/20 | 1.15 |
