經緯紡織機械股份有限公司榆次分公司030601 摘 要 介紹了臺達ES系列PLC，以及VFD-B變頻器和人機界面在條卷、并卷機電氣控制中的應用。 關鍵詞 PLC 變頻器 觸摸屏引言臺達ES系列可編程序控制器(PLC)，具有緊湊的外型、良好的擴展性和運算功能，因此這一系列PLC可以滿足多種多樣的自動化控制需要，同時結合具有價格優勢的VFD-B變頻器和PWS500S顯示屏的運用，使其在解決用戶實際的工業自動化問題時,具有很強的適應性。條卷、并卷機電氣控制系統類似，組成如下：

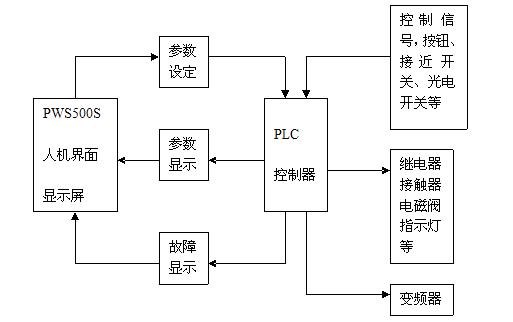

如上圖所示電氣控制系統主要由可編程控制器(PLC)，顯示屏、變頻器組成。PLC完成所有數據的計算處理和整機工藝動作的邏輯控制。顯示屏完成棉卷定長、預定長、總產、班產、出卷速度等工藝參數的設定與顯示，并且具有故障報警顯示功能。變頻器通過與PLC的通訊，控制主電機完成低速、高速、點動慢速等工藝要求。 ３．模塊化的PLC軟件設計整個程序采用模塊化設計，不同的工藝動作調用相應的子程序。調用過程按子程序的優先級別進行，實時性要求高的首先調用。 1). 初始化程序：主要完成數據處理工作。根據設定的工藝數據，通過計算為變 頻器通訊和參數顯示做好準備，以及運行中的數據處理。 2). 變頻器通訊程序：根據變頻器的通訊數據格式，把計算好的數據寫入變頻器， 完成PLC同變頻器的數據交換。臺達PLC與臺達變頻器的通訊有專用指令，非?？?捷方便。 3). 工藝動作程序：完成整機工藝動作的邏輯控制，例如：低速啟動、高速運行、 預定長減速、定長停車及自動（手動）換筒管等。 4). 故障處理程序：外圍故障信號的采集、時序邏輯處理，通過指示燈和觸摸屏 進行故障信息的顯示。實現整機的安全自停動作。 模塊化的軟件設計，大大提高了軟件的可操作性與可維護性，同時程序結構具 有良好的擴展性。便與針對不同客戶的要求，進行滿足用戶要求的個性化設計。同 時提高了產品的競爭能力。 4． 人性化的顯示屏軟件開發 作為人機對話界面的軟件設計，充分考慮用戶的具體使用要求，不同畫面之間 的切換簡捷方便，提高用戶的可操作性。主要包括以下內容： 1). 整機的操作說明。 包括整體機器設備的介紹，相當于幫助菜單，把整機的工藝操作說明，注意事 項用對話框的形式提供給操作者。 2).故障報警與處理 實時顯示出當前的故障信息，同時按照時間順序統計出最近出現的故障信息，有助于用戶分析故障。對常見的電氣故障問題提出建議性的解決方案。盡可能的提高故障處理的效率。 3).數據的設定與顯示。 參數設定包括：班次、定長、預定長、車速（高速、低速）等。 參數顯示包括：計長、班次、班產、總產、出卷速度、故障信息等。同時利用 棒圖以及曲線等圖型形象地顯示各種狀態信息。 4).密碼功能。 初始密碼在機器安裝調試時提供給用戶負責人。用戶可以修改設定不同等級的 密碼，用以保護用戶工藝參數的唯一性、準確性。變頻器的運用 采用臺達VFD-B 系列變頻器,通過RS485口接收PLC的數據。例如：控方式，加減速時間，運轉頻率等。控制主電機完成低速啟動、高速運行、預定長減速、定長停車等工藝動作。結束語臺達ES系列PLC、VFD-B系列變頻器、PWS500S顯示屏的運用，為用戶提供了可靠的、高性價比的電氣控制系統。在大量的用戶實際運用中體現了該系統的穩定性和可靠性。
