【導讀】SCADA系統，即監視控制與數據采集系統，它集中了現場測控功能和信息共享及組網通信能力的兩大優點，其信道可配置為有線通信系統，也可為無線通信系統，性能價格比高，特別適用于地域廣闊的無線通信系統。
1 供水調度系統
　　國內從20世紀80年代開始，SCADA系統在供水行業得到了廣泛的應用。它可以實時采集現場數據，對現場進行本地或遠程的自動控制，對供水過程進行全面、實時監視。并為生產、調度和管理提供必要的參考數據。
　　該系統將計算機、工業控制及通信技術結合在一起，既具有強大的現場測控功能。又具有極強的組網通信能力實現遠程遙測和遙控功能，SCADA系統為實現遠程自動化數據采集和遠程控制提供了最基本的平臺。調度中心的SCADA服務器與各測站RTU通信，采用周期掃描、事件突發上報、點測這三種方式。 這三種方式的結合，既可以保證系統數據的完整性又可以滿足各種生產監控的需要，使SCADA系統具有合理的網絡結構，具有較好的擴展能力和升級能力，為用戶提供了長期的投資保護。 下面就供水調度系統的SCADA的通訊方式進行探討研究。

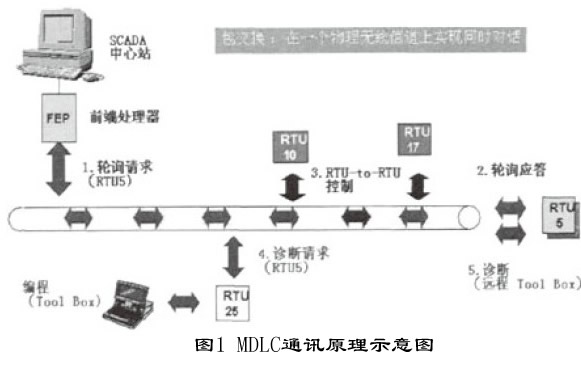

　　網絡概念在SCADA系統的實現，使得MOSCAD系統在一條物理鏈路上，可以實現多個邏輯對話，也使MOSCAD系統具 有特有而豐富的通訊方式，其MDLc的通訊原理圖見圖1。


　　調度中心的SCADA服務器與采用超短波通信的各測站RTU通信時，根據MOSCAD產品的特點，采用周期掃描、事件突發上報、點測這三種方式。這三種方式的結合，既可以保證系統數據的完整性又可以滿足各種生產監控的需要。在正常情況下，系統采用周期掃描，在設定的掃描周期內將對所有站控系統當前的所有數據進行采集。一旦數據滿足設定的條件，測站將利用時隙，搶占信道，進行數據傳輸，可以滿足連續掃描的要求。如 圖1所示，SCADA中心站通過前端處理器逐個的輪詢中心站所屬的各個RTU，被詢問的RTU與中心站作應答，如圖中的粉紅色箭頭，SCADA中心站正在詢問RTU5，RTU5向中心站的詢問 傳輸實時數據。圖中藍色部分，可以實現RTU與RTU之間的控制，RTUl0與RTUl7之間實現數據的轉存。圖中綠色部分為診斷請求，可以通過RTU25發出診斷請求，實現遠程診斷其他的RTU，實現遠距離的診斷控制。
2 MOSCAD的通訊方式

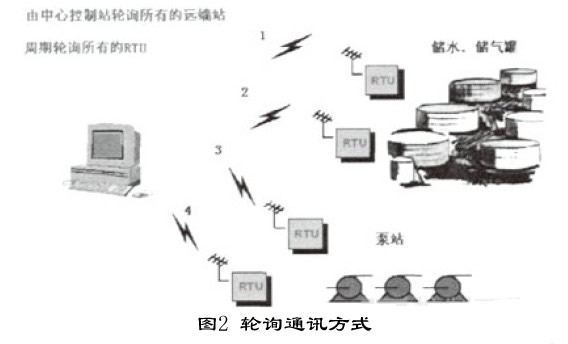

2．1輪詢通訊方式
　　其結構圖見圖2所示，是SCADA系統中最常用的通訊方式，它周期性輪詢所屬的RTU。在供水調度系統中，采用輪詢通訊方式是最常見的通訊方式。

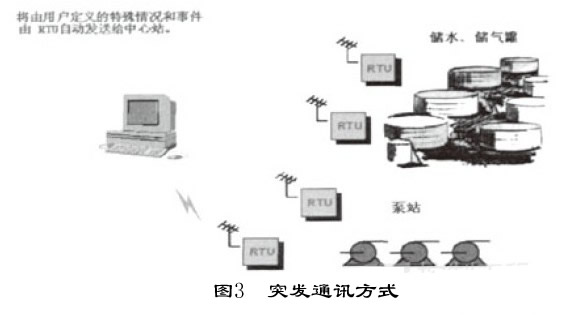

2．2突發上報通訊方式
　　其結構見圖3所示，是MOSCIAD系統中獨有的一種通訊方式。當測站的數據出現非正常情況下，測站RTU會主動上報數據。非正常情況主要包括，參數超限、參數變化數率太大、設備狀態發生變化、傳感器非正常數據等等。系統中有突發事件或特殊請求發生時，系統優先保證重要數據／命令的傳輸，確保系統的實時性。突發傳輸是MOSCAD系統中獨有的一種通訊方式，采用輪詢和突發上報相結合的方式可以滿足系統對監控的要求。

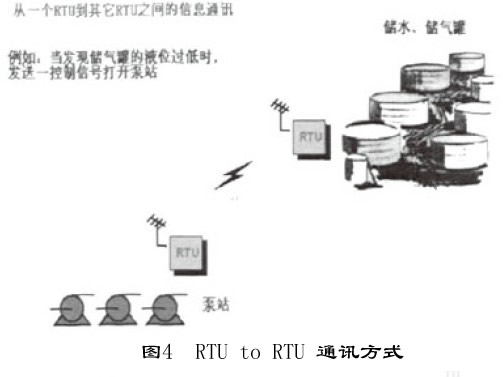

2．3 RTU之間的通訊
　　其結構圖見圖4所示，該通訊方式可實現遠程的聯鎖控制。

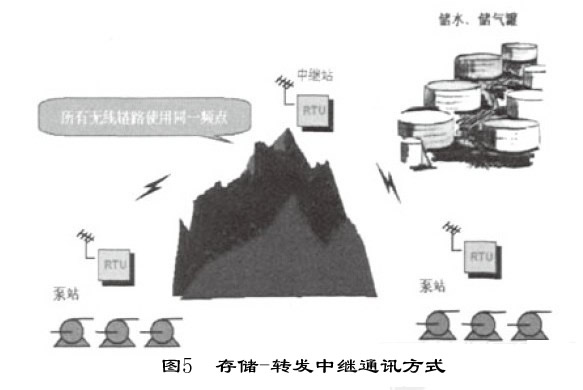

2．4存儲一轉發中繼通訊方式
　　其結構圖見圖5所示，該通訊方式使MOSCAD系統中的每一個RTU具有網絡節點的功能，特別在進行無線組網的情況下，會變得特別有用。

3結束語
　　SCADA是用于現場監測和自動化管理技術，能夠收集現場數據并通過有線或者無線信道傳輸?shù)奖O(jiān)控中心，由調度中心根據預先設定的程序控制遠程的設備。在需要監控的地點或者控 制范圍很大的場合下使用該系統是非常經濟有效的，SCADA系 統在供水行業已經得到了廣泛的應用。突發傳輸是MOSCAD 系統中獨有的一種通訊方式。當測站的數據出現非正常情況下， 測站RTU會主動上報數據。在供水調度系統中，采用輪詢和突發相結合的方式可以滿足系統對監控的要求。
參考文獻
[1]朱永建，周力尤，周虹．基于MOSCAD的城市給水計算機輔助調度 系統[J]．測控技術，2005，24(10)
