　　紫冬學術 | 清華大學自動化系戴瓊海團隊合作研制大氣湍流廣域波前傳感芯片
　　
　　17 世紀初，人類開始將觀測儀器指向遙遠的宇宙，希望捕獲穿越千年的光子，接收遙遠星河傳來的訊息。然而，大氣湍流猶如漂浮在空中的透明幽靈，干擾著光子的前進，遮掩宇宙初期的秘密。1964 年，美國物理學家理查德·費曼（Richard Feynman）指出，“湍流是經典物理學中最重要的未解決問題之一。”大氣湍流這一高度混沌系統，是湍流中最難以被捕獲的存在之一，其運動模式具有極強的隨機性，難以精確建模、探測和預測。
　　
　　清華大學自動化系戴瓊海院士、吳嘉敏副教授團隊與電子工程系方璐團隊開展交叉合作，提出了計算光場新原理，建立數字自適應光學模型，研制了廣域波前計算傳感芯片（Wide-field Wavefront Sensor, WISE），實現了超1100角秒（對角線）范圍的大氣湍流實時探測和預測。該成像技術具備大視場、高分辨、強魯棒等優勢，感知范圍相比廣泛使用的夏克-哈特曼波前傳感器提升了近千倍。

　　

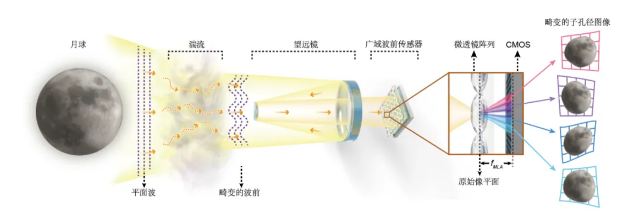

　　圖丨大氣湍流廣域波前傳感芯片概念圖（來源：Nature Photonics）
　　
　　WISE 芯片的探測能力等價于成百上千個波前傳感器的總和，可廣泛應用于現有光學系統，賦能大氣湍流的廣域探測和預測，修正大氣湍流擾動，實現大范圍光信號的高效采集與精準重建。


　　
　　圖丨成像與智能技術交叉團隊的部分成員（左四為論文第一作者郭鈺鐸博士，右二、左三、左二分別為論文的通訊作者方璐教授、戴瓊海院士、吳嘉敏副教授）
　　
　　凌云遠望，目窮千里：千角秒大氣湍流實時觀測
　　
　　對于人眼而言，瞳孔尺寸較小，大氣湍流使得星星呈現出“一閃一閃亮晶晶”；而在地基深空探測中，大口徑光學望遠鏡受制于大氣湍流，觀測分辨率與信噪比大幅下降。
　　
　　例如，在視寧度較差的條件下，若不做湍流矯正，8 米口徑望遠鏡與 30 厘米口徑望遠鏡的性能無異。大氣湍流這一光子幽靈的存在，嚴重擾亂了光信號的傳播，成為了地基深空探測的瓶頸。
　　
　　百年以來，人們試圖對湍流的運動過程進行精準數學建模。例如，納維-斯托克斯方程提供了一種有效的湍流模擬方案。然而，大氣湍流過大的尺度與過高的復雜度讓數值方法無從下手。因此，基于物理學的實驗測量成為當前主流手段。
　　
　　自適應光學技術采用夏克-哈特曼波前傳感器，配以可變形鏡和負反饋控制系統，率先實現了瞬態、局部波前的檢測和矯正。但是，其可見光波段的觀測和矯正直徑僅為 5-10 角秒，若要實現更大視場的湍流空間非一致（anisoplanatism）探測，需引入多個波前傳感器對應不同視場分別進行探測，不僅系統復雜度高，而且難以大規模應用。

　　
　　圖丨基于 WISE 芯片的大氣湍流觀測系統示意圖（來源：Nature Photonics）
　　
　　課題組深入探究大氣湍流的物理本質，其對于光子的操縱來自于非均勻折射率帶來的傳播角度偏折。因此，空間-角度四維光場的高精度采集與重構可以揭示高維角度域中隱藏的湍流信息，進而突破大氣湍流空間非一致觀測難題。相比傳統自適應光學采用的夏克-哈特曼波前傳感器，WISE 能夠捕獲更大視場范圍內的空間非一致湍流信息，此優勢是由系統架構決定的。
　　
　　自適應光學的夏克-哈特曼波前傳感器在共軛光瞳平面上實現直接孔徑分割，其空間采樣受限，只能探測一定視場范圍內的平均波前。WISE 則采用間接孔徑分割方案，配置分布式微型透鏡陣列，每個微透鏡從不同的視場方向記錄入射光子角度的信息，從而有效地最小化串?dāng)_，捕獲更大視場范圍內的空間非一致湍流信息。
　　
　　在地對月觀測實驗中，WISE 實現了對 1100 角秒（直徑）視場內約 500 個空間一致湍流波前的實時探測，速度為 30Hz。WISE 單芯片的觀測性能等同于近 1000 個傳統波前傳感器。除橫向分布以外，WISE 芯片的探測結果還可以用于重構大氣湍流在不同海拔上的高精度縱向分布，其分辨率和穩定性相比傳統自適應光學均有數十倍的提升。
　　
　　視頻丨廣域湍流波前實時觀測結果（來源：Nature Photonics）
　　
　　WISE 芯片打破了廣域大氣湍流觀測的壁壘，恢復了空間非一致的大氣湍流分布，揭示了大氣湍流的動態規律。
　　
　　致廣大而盡精微：WISE 助力高精度湍流預測
　　
　　在光信號的單向傳播中，精確的湍流探測足以消除誤差。然而，在雙向交互中，湍流的快速演變帶來了新的挑戰。典型的交互過程（例如空間光通信），由下行探測鏈路和上行補償鏈路構成，由于兩鏈路間存在時間差，無法直接根據探測結果進行補償，而是需要預測未來時刻的湍流分布再進行補償，即預補償。此時，湍流預測的精度顯得至關重要。
　　
　　正如“致廣大而盡精微”所講述的廣博深厚與精細微妙之間的辯證關系，WISE 芯片探測“廣”域大氣湍流的能力，可以顯著提升湍流預測的“精”度，實現由“廣”致“精”的轉變。
　　
　　下面視頻所展示的是湍流分布的時間演變過程，由小視場范圍的空間一致湍流變?yōu)閺V域的空間非一致湍流。當我們僅觀察小視場范圍的湍流時，難以找到其時序演變規律，這正是基于傳統自適應光學技術進行湍流預測的困難之處。當視場擴大時，湍流的演化規律變得有跡可循。如泰勒凍結流假說所述，大范圍的觀測數據中，可以清晰地觀測到大氣湍流的整體流動，這將對實現湍流的精準預測提供強力的支撐。
　　
　　視頻丨湍流分布演變，由小視場空間一致湍流變?yōu)閺V域空間非一致湍流（來源：Nature Photonics）
　　
　　基于 WISE 芯片和時-空神經網絡模型，該課題組實現了大視場范圍下高精度的湍流預測，預測的波前誤差從 224nm 降至 109nm，相較于傳統自適應光學有明顯提升。WISE 芯片為大氣湍流時空動態演化規律的研究，探索了新的路徑。
　　
　　視頻丨基于 WISE 芯片的大氣湍流波前預測效果（來源：Nature Photonics）
　　
　　研究人員在中國國家天文臺興隆觀測站開展了系列實驗。WISE 芯片通過 80 厘米口徑望遠鏡在 40 萬公里地月觀測中，實現了 1100 角秒視場內全域動態湍流高速矯正，顯著提升了成像分辨率與信噪比。
　　
　　圖丨a，WISE 成像與二維傳感器成像結果對比，包含全局 1100 角秒（對角線）圖像及局部放大圖像；b，對 a 中白色虛線標記處作 Kymograph 分析結果，橫軸為時間，縱軸為空間，幀采樣率為 15Hz，持續時間為 60 秒（來源：Nature Photonics）
　　
　　從掃描光場元成像[2]到 WISE 芯片，光子幽靈變得不再神秘，望遠鏡的視野能夠穿透大氣。清華大學成像與智能技術交叉團隊在計算成像領域持續創新，以計算賦能天文，開啟計算天文成像新篇章。當視場無限，視野也將無垠。未來，該實驗室將進一步發揮元成像廣域波前傳感的優勢，助力新一代寬視場高分辨地基光學巡天，凌云遠望，目窮千里。
　　
　　該研究工作以《基于廣域波前傳感芯片的大氣湍流實時觀測》（Direct Observation of Atmospheric Turbulence with a Video-rate Wide-field Wavefront Sensor）為題發表于Nature Photonics《自然·光子學》。清華大學方璐教授、戴瓊海院士、吳嘉敏副教授為通訊作者，清華大學博士生郭鈺鐸、本科生郝鈺涵、助理研究員萬森為共同一作，博士后張昊、助理研究員朱來余參與了本項研究。該課題受到科技部2030重大項目，國家自然科學基金委杰青項目、優青項目、基礎科學中心項目，以及北京信息科學與技術國家研究中心的支持。
　　
