　　兆易創新攜手凡億教育，共筑大功率 PCB 設計人才培養新生態
　　
　　在新能源、電動汽車、光伏逆變器等行業快速崛起的今天，大功率 PCB Layout 設計已成為驅動產業創新的核心能力。兆易創新作為行業領先的半導體設計公司，始終致力于以卓越的芯片產品賦能產業升級，此次與凡億教育深度合作，推出 “大功率 PCB 1V1 弟子計劃”，通過實戰化項目教學，將兆易創新多產品線技術優勢與工程應用深度融合，為行業培養具備核心競爭力的專業人才。
　　
　　強強聯合，以實戰項目夯實技術根基
　　
　　本次合作聚焦四大核心項目，以兆易創新多類型芯片產品為設計核心，覆蓋工業級大功率電源的全場景設計需求，通過 “真項目實戰 + 1V1 教學” 模式，讓工程師在掌握 PCB 設計技能的同時，深度理解芯片性能優勢與系統集成的協同之道。

　　

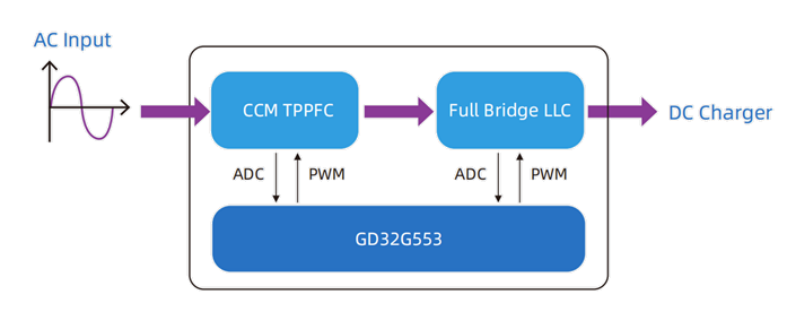

　　3500W PFC+LLC 全橋直流充電方案，引領大功率能源管理革新針對直流充電樁、服務器電源等高階場景，3500W PFC+LLC 全橋直流充電方案以兆易創新 GD32G553主控芯片為核心，配合GD30DC1301 DCDC與 GD30LD2010 LDO，構建穩定可靠的電源管理系統。課程帶你完成額定3500W輸出的圖騰柱PFC+全橋LLC電源板PCB Layout設計。方案支持220V/50Hz輸入、250-450VDC寬范圍輸出，恒壓恒流控制，實測峰值效率96.23%且PF≈1，專攻直流充電樁及服務器電源等高階場景。
　　
　　課程中，學員將深入學習圖騰柱 PFC 與全橋 LLC 的協同設計，掌握高電流路徑規劃、EMC 防護及熱設計優化，而 GD32G553 的高主頻、大存儲與強抗干擾特性，確保了在 3500W 大功率下的精準控制與長期可靠性，推動新能源充電基礎設施的技術升級。

　　

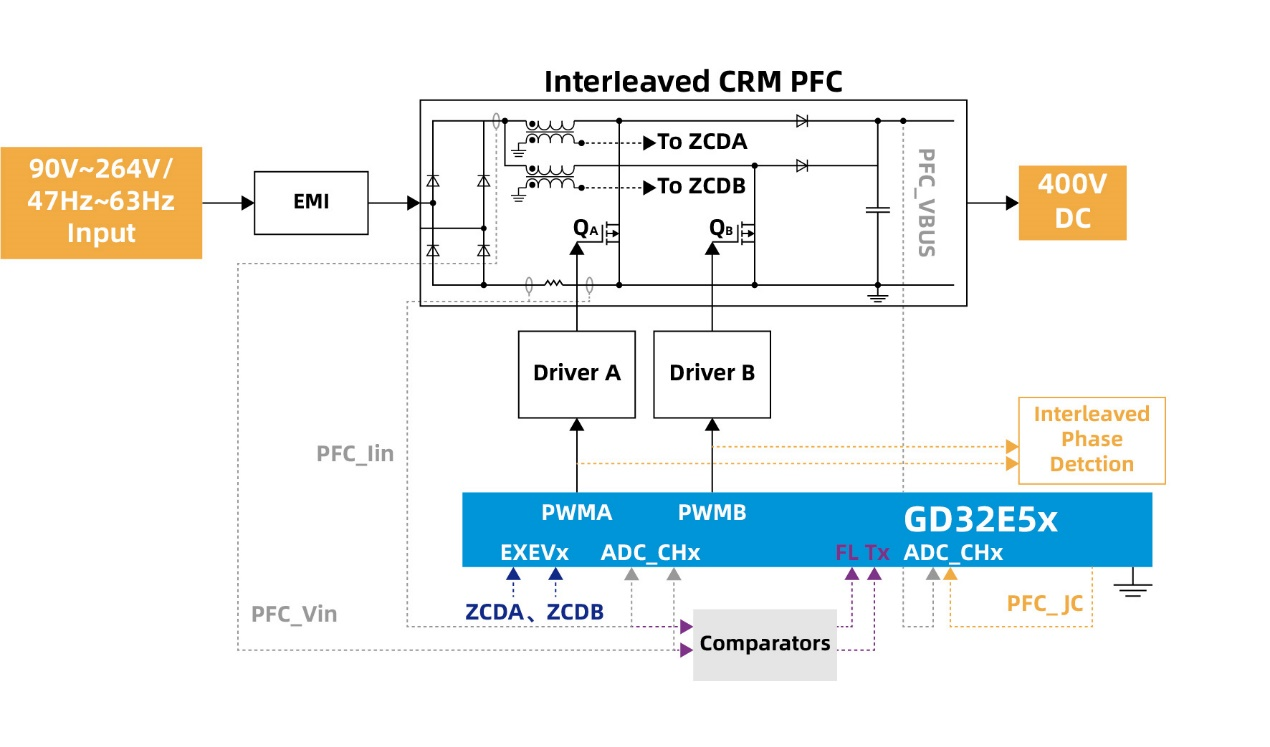

　　460W 交錯 CRM PFC+LLC 工業級電源，驅動高效能源轉換面向通信與服務器電源等高要求場景，460W 交錯CRM PFC+LLC工業級電源高級實戰項目基于兆易創新 GD32E505 系列 MCU 作為控制核心，配合 GD30DC1300 DCDC轉換器與 GD30LD1002 LDO的穩定供電，構建了從交流輸入到直流輸出的高效能源轉換鏈路。集成PFC升壓、LLC半橋諧振及40A同步整流。支持90~264VAC寬輸入，輸出400VDC，通過交錯控制、關相技術與Burst模式實現＞0.99功率因數及工業級能效。
　　
　　本課程將帶領學員完成此款460W高效交錯CRM PFC電源的量產級全流程PCB設計，學完能夠獨立開發符合工業認證（IEC 62368/EN 55032-A）的多拓?fù)洹⒋蠊β书_關電源四層板能力，直接適用于服務器/通信電源前級PFC應用等高要求場景。

　　
　　500W PFC+LLC 半橋工業數字電源，構建雙核心控制架構500W 數字電源項目采用PFC+半橋LLC拓?fù)?，?chuàng)新性應用“GD32E230+GD32E51x” 雙MCU架構，其中GD32E230負責PFC部分控制，輸入220V交流電，輸出415V直流電壓；GD32E51x 則主導 LLC 半橋拓?fù)涞念l率控制，輸入415V直流電壓，輸出24V直流電壓，并采用SHRTIMER控制LLC MOS管的頻率變化獲取更高的控制精度。500W  PFC+LLC數字電源方案滿載PF值大于0.99，輸出紋波小于±1.5%，包含輔助電源的整機最大效率可達90.85%，能夠廣泛用于電機控制、設備供電、LED燈組供電等場景中。
　　
　　該項目課程聚焦雙核心協同設計，學員將掌握數?；旌想娐凡季帧⒏叩蛪焊綦x及多板互聯技巧，而兆易創新 MCU 的強大算力與外設兼容性，為復雜拓?fù)涞姆€(wěn)定運行提供了關鍵支撐，廣泛適用于電機控制、LED 燈組供電等工業場景。
　　
　　90W BUCK可調數字電源方案：GD32E51x賦能高頻精密控制課程基于兆易創新GD32E51x系列MCU可調數字電源方案，采用200kHz的高開關頻率，具備0~30V的寬電壓輸出范圍，以及0~3A的電流調節能力，最大功率90W，滿足多樣化電力需求。本課程直面高開關頻率、寬壓大電流數字電源的設計挑戰！手把手帶你完成從PCB布局布線到滿足安規EMC預掃要求的全流程專業設計。突破高頻、大電流電源設計的瓶頸，掌握確保性能通過預認證（IEC 62368 & EN 55032-B）的專業PCB設計方法論。學完具備獨立承擔消費電子、工業設備等領域中小功率開關電源產品PCB設計的核心能力，顯著提升設計成功率和職業競爭力。
　　
　　賦能產業，共繪技術創新藍圖
　　
　　芯片的價值不僅在于產品本身，更在于推動技術應用與人才培養的深度融合。此次與凡億教育的合作，通過實戰項目將兆易創新各品類芯片的優勢性能轉化為工程師的核心能力，助力解決高電流路徑規劃、EMI 抑制、熱管理等行業痛點。
　　
　　未來，兆易創新將持續以 “芯片 + 生態”引領布局，深化與合作伙伴的生態共建，推出更多貼合產業需求的技術課程，為機器人、新能源、工業控制等領域培養更多既懂芯片特性、又通系統設計的復合型人才，共同推動產業的突破創新。
