開關電源簡介

開關電源是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，開關電源一般由脈沖寬度調制（PWM）控制IC和MOSFET構成。隨著電力電子技術的發展和創新，使得開關電源技術也在不斷地創新。

目前，開關電源以小型、輕量和高效率的特點被廣泛應用幾乎所有的電子設備，主要應用于工業自動化控制、軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，LED燈具，通訊設備，視聽產品，安防監控，LED燈袋，電腦機箱，數碼產品和儀器類等領域，是當今電子信息產業飛速發展不可缺少的一種電源方式。

開關電源基本組成

開關電源大至由主電路、控制電路、檢測電路、輔助電源四大部份組成。

1、主電路

沖擊電流限幅：限制接通電源瞬間輸入側的沖擊電流。輸入濾波器：其作用是過濾電網存在的雜波及阻礙本機產生的雜波反饋回電網。整流與濾波：將電網交流電源直接整流為較平滑的直流電。逆變：將整流后的直流電變?yōu)楦哳l交流電，這是高頻開關電源的核心部分。輸出整流與濾波：根據負載需要，提供穩定可靠的直流電源。

2、控制電路

一方面從輸出端取樣，與設定值進行比較，然后去控制逆變器，改變其脈寬或脈頻，使輸出穩定，另一方面，根據測試電路提供的數據，經保護電路鑒別，提供控制電路對電源進行各種保護措施。

3、檢測電路

提供保護電路中正在運行中各種參數和各種儀表數據。

4、輔助電源

實現電源的軟件（遠程）啟動，為保護電路和控制電路（PWM等芯片）工作供電。

開關電源的發展分析

開關電源最早起源于上世紀 50 年代初，美國宇航局以小型化、輕量化、為目標，為搭載火箭開發了開關電源。在近半個多世紀的發展過程中，開關電源因具有體積小、重量輕、效率高、發熱量低、性能穩定等優點而逐漸取代傳統技術制造的連續工作電源，并廣泛應用于電子整機與設備中。

20 世紀80 年代，計算機全面實現了開關電源化，率先完成計算機的電源換代。

20 世紀90 年代，開關電源在電子、電氣設備、家電領域得到了廣泛的應用， 開關電源技術進入快速發展時期。

21 世紀開關電源的技術追求和發展趨勢可以概括為以下四個方面 ：

1、小型化、薄型化、輕量化、高頻化。開關電源的體積、重量主要是由儲能 元件（磁性元件和電容）決定的，因此開關電源的小型化，實質上就是盡可能地 減小其中儲能元件的體積。在一定范圍內，開關頻率的提高，不僅能有效地減小 電容、電感及電壓器的尺寸，而且還能夠抑制干擾，改善系統的動態性能，因此， 高頻化是開關電源的主要發展方向。

2、高可靠性。開關電源使用的元器件比連續工作電源少數十倍，因此提高了 可靠性。從壽命角度出發，電解電容、光耦合器及排風扇等器件的壽命決定著電 源的壽命。所以，要從設計方面著眼，盡可能使用較少的器件，提高集成度，這 樣不但解決了電路復雜、可靠性差的問題，也增加了保護等功能，簡化了電路， 提高了平均無故障時間。

3、低噪聲。開關電源的缺點之一是噪聲大。單純地追求高頻化，噪聲也會隨 之增大。采用部分諧振轉換回路技術，在原理上既可以提高頻率又可以降低噪聲， 所以，盡可能地降低噪聲影響是開關電源的又一發展方向。

4、采用計算機輔助設計和控制。采用CAA 和CDD 技術設計最新變換拓撲和最 佳參數，使開關電源具有最簡結構和最佳工況。在電路中引入微機檢測和控制， 可構成多功能監控系統，可以實時監測、記錄并自動報警等。

使開關電源小型化的具體辦法有：

一是高頻化。由于開關電源輕、小、薄的關鍵技術是高頻化，因此國外各在開關電源制造商都致力同步開發新型高智能化的元器件，特別是改善二次整流器件的損耗，并在功率鐵氧體(Mn-Zn)材料上加大科技創新，以提高在高頻率和較大磁通密度(Bs)下獲得高的磁性能，而電容器的小型化也是一項關鍵技術。SMT技術的應用使得開關電源取得了長足的進展，在電路板兩面布置元器件，以確保開關電源的輕、小薄。開關電源的高頻化就必然對傳統的PWM開關技術進行創新，實現ZVS、ZCS的軟開關技術已成為開關電源的主流技術，并大幅提高了開關電源的工作效率。對聯高可靠性指標，美國的開關電源生產商通過降低運行電流，降低結溫等措施以減少器件的應力，使得產品的可靠性大大提高。

二是應用壓電變壓器。應用壓電變壓器可使高頻功率變換器實現輕、小、薄和高功率密度。壓電變壓器利用壓電陶瓷材料特有的"電壓-振動"變換和"振動-電壓"變換的性質傳送能量，其等效電路如同一個串并聯諧振電路，是功率變換領域的研究熱點之一。

三是采用新型電容器。為了減小電力電子設備的體積和重量，必須設法改進電容器的性能，提高能量密度，并研究開發適合于電力電子及電源系統用的新型電容器，要求電容量大、等效串聯電阻ESR小、體積小等。

除此之外，模塊化是開關電源發展的總體趨勢，可以用模塊化電源組成分布式電源系統，可以設計成N 1冗余電源系統，并實現并聯方式的容量擴展。針對開關電源運行噪聲大這一缺點，若單獨追求高頻化，其噪聲也必將隨著增大，而用部分諧振轉換電路技術，在理論上即可實現高頻化又可降低噪聲，但部分諧振轉換技術實際應用仍存在著技術問題，故仍需在這一領域開展大量的工作，使得多項技術得以實用化。電力電子技術的不斷創新，開關電源產業有著廣闊的發展前景。

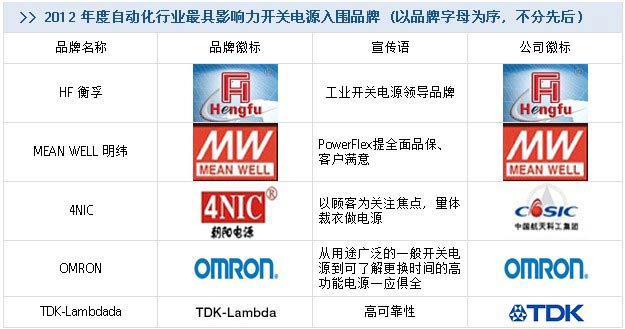

2012年度自動化行業最具影響力開關電源入圍品牌產品介紹

（4NIC、HF 衡孚、MEANWELL明緯、OMRON、TDK-Lambdada )

品牌名稱、宣傳語

2012年度自動化行業最具影響力開關電源入圍品牌名單：4NIC、HF 衡孚、MEANWELL明緯、OMRON、TDK-Lambdada。
