置指針ip指向輸入符號串的第1個字符　　while(1)　　令X是棧頂符號。a是ip所指的符號；　　if(X是終結符號或$)　　if X==a　　pop(X)，更新ip；　　else　　error()；　　else(X是非終結符號)　　if M[X，a]：X—yly2K　　pop(X)；push(Y1Y2K)； 　　else　　error()；　　else(X==$)　　分析成功；　　break；　　其中，M[X，a]是指預測分析表中x行和a列相交處的產生式。下面舉例子來說明PLC程序語法分析程序的工作過程?！　⒅噶钣眯懽帜复婧?，程序指令變?yōu)閍cababecdcf，將該字符串作為輸入，分析過程如表2所示。

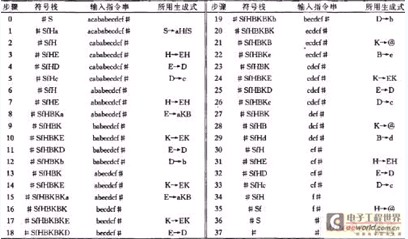

表2 PLC程序語法分析表　　5、軟PLC程序編譯的實現　　PLC指令表程序的分析是通過對指令表程序的解釋而獲得程序的邏輯，并以對話框形式演示程序的邏輯狀態。在解釋過程中，構造2個變量，1個用于存儲分支塊的邏輯值，另1個用于存儲分支塊前面語句的邏輯值。同時構造1個堆棧用來存儲解釋過程中的結果，分支塊前面的值保存在堆棧中，整個分支塊的值保存在1個臨時變量中?！　LC指令表程序的解釋過程為：1)當解釋程序發現LD或LDI指令時，將臨時變量值壓入堆棧，臨時變量賦值為1，臨時變量與指令后面的元素進行邏輯與操作，將結果保存在臨時變量中；2)當解釋程序發現AND或ANI指令時，臨時變量與指令后的元素進行與操作，將結果保存到臨時變量中；3)當解釋程序發現OR或ORI指令時，l臨時變量與指令后的元素進行或操作，將結果保存到臨時變量中；4)當解釋程序發現ANB指令時，臨時變量與棧頂?shù)闹颠M(jìn)行與操作，將結果保存到臨時變量中，同時堆棧將棧頂元素彈出；5)當解釋程序發現ORB指令時，臨時變量與棧頂?shù)闹颠M(jìn)行或操作，將結果保存到臨時變量中，同時堆棧將棧頂元素彈出；6)當解釋程序發現OUT指令時，將臨時變量與棧頂?shù)闹颠M(jìn)行與操作，將結果保存在臨時變量中。同時清空堆棧?！　〕绦蜻壿嫷姆抡娼缑?，如圖3所示。

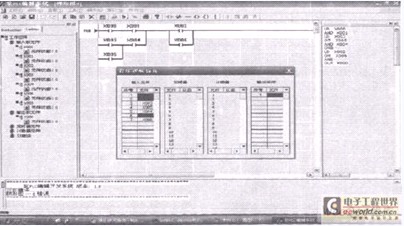

圖3 程序邏輯仿真界面　　　　程序中所包含的PLC元素會按類別以表格形式列出，元素的不同顏色表示元素的開關狀態，紅色代表高電平，白色代表低電平。當用鼠標改變輸入元素的狀態時。輸出元素的狀態會按照程序邏輯進行改變，改變的結果可由顏色的變化來顯示。6、結束語　　軟PLC程序的邏輯仿真結果表明，開發的軟PLC編譯系統能實現軟PLC梯形圖與指令表程序的相互轉換，完成軟PLC程序的文法設計和語法分析，對軟PLC程序的運行指令作出正確解釋，并能按照PLC的工作原理運行，使PC機完成相應的控制功能。開發的軟件系統能很容易地實現PLC程序的編輯和邏輯仿真，系統結構簡單，使用方法簡便，為今后進～步研究和開發軟PLC的下位機系統、不斷完善軟PLC系統的功能和實現其良好的控制特性奠定了基礎。
