（6）在交流輸入端安裝電快速抑制器和浪涌抑制器（氣體放電管和壓敏電阻），安裝的位置為底板的交流電源輸入插槽后面，并將插頭上的安全地線與底板上的屏蔽層地相接?！　。?）在電源板的直流輸出端插槽旁安裝直流濾波器，將通過各種途徑耦合到直流側的電磁干擾濾除，具體方法是：在電源板上輸出的直流電源安裝直流電源濾波器，其原理框圖如圖4所示。
　　（8）底板上的外部plc信號/開關量信號的輸入端口安裝信號線濾波器，具體做法是：插座的每根信號線上安裝如圖4所示的濾波電路。圖5中的電感為鐵氧體磁珠（尺寸盡量大），電容為0.1μf，與底板上的屏蔽層相連。安裝時，要盡量靠近插座。

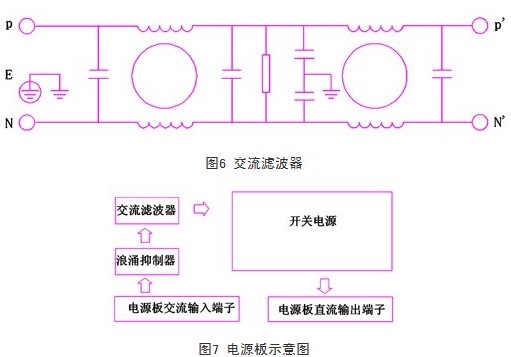

　?、?電源板的電磁兼容設計　　（1）電源板與底板的連接由一個插座改為兩個插座（與前面第5項對應），交流輸入一個插座；直流輸出一個插座；交流輸入的插座除l、n線的接線針腳外其余的針腳全部接屏蔽層地?！　。?）在電源板的電源輸入端口處安裝電源線濾波器，安裝的位置靠近電源入口處，在濾波器的下方設置覆銅面（并與底板的屏蔽層相連），濾波器通過覆銅面與底板的屏蔽層相連。濾波器原理框圖如圖6所示，位置如圖7。

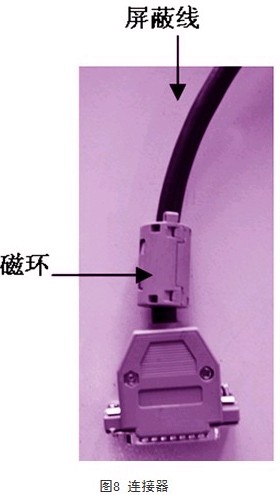

　?、? it板接口的電磁兼容設計　　it板的模擬量輸入/輸出接口處（與圖8所示的連接器連接），連接器應和機箱有效接觸，通過屏蔽線連接接口子模塊di、ai。它們間的連接線必須圍屏蔽線，并且焊線時需和連接器的金屬部分大面積接觸，連接器內部帶有濾波電容，外面加磁環，如圖8所示。

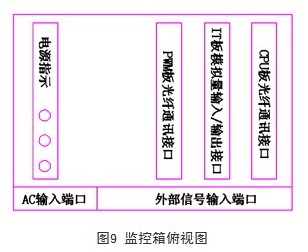

　　Ⅳ.cpu板和pwm板接口的電磁兼容設計　　如圖9所示，cpu板和pwm板接口處，都選擇與外圍電路光纖通訊。cpu板可以從觸摸屏經過光纖通信通道接收操作命令和給定信號，處理后輸出電壓、頻率給定信號給pwm板，在那里轉換成pwm控制信號，經電/光轉換器轉換成光信號，從光發送器端口發往各功率單元。來自功率單元的應答信息經光/電轉換器轉換成電信號，預處理后送主控制器集中處理。
結束語　　以上的方案基于如下的電磁兼容設計基本原理，在實施時注意符合這些基本原理：　?。?）電路盡量處于完整的屏蔽體內；　?。?）所有進入屏蔽體的導線都需要濾波；　?。?）濾波器要盡量靠近屏蔽體界面；　?。?）電源線上必須有完善的濾波措施，包括射頻濾波和脈沖抑制?！　”疚闹饕獜目刂破鞯恼麄€(gè)系統進行方案設計的，電路板的詳細設計不在這里一一介紹。
