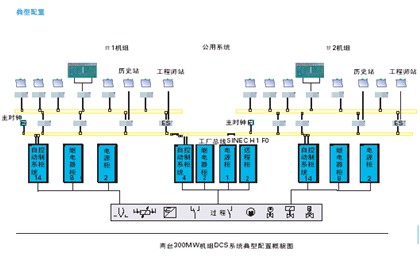

西門子Siemens Power Plant Automation DCS System系統在300MW機組的典型配置如下圖所示：

　　系統特點：

　　■ 采用全集成自動化技術。西門子可提供從自動化控制器、人機接口系統、網絡系統、遠程I/O系統直至傳感器、執行機構等自動化系統所需的所有組件并實現所有子系統的高度集成。

　　■ 所有組件采用模塊化技術，可方便地對系統進行規模擴展和功能擴展。

　　■ 支持國際標準，如以太網、TCP/IP、OPC、MODBUS等，可方便快速地與其它系統(如ERP、MIS、其它PLC等)進行通訊。

　　■ 支持現場總線技術，采用PROFIBUS國際標準，同時系統也支持HART協議，可方便地實現智能現場設備的連接。

　　■ 采用雙層網絡和交換技術，無論在可靠性、高效性方面都有單層網絡無法替代的優點。首先雙層網絡把過程控制區與操作員監控區分開，使兩者不會相互影響,從而保證了電廠運行的安全性;其次，當系統規模較大時，采用雙層網絡與單層網絡相比將大大降低系統的通訊負荷;另外，高性能冗余服務器和交換技術的使用可保證數據高效快速的傳輸。

　　■ 操作員系統采用Windows 2000操作系統，易于維護和學習。

　　■ 操作員系統采用向?qū)浇M態，簡單方便。同時還支持高級語言，如C腳本和VB腳本，可實現各種復雜的功能。

　　■ 操作員站可在線修改，無需中斷系統的運行就可以實現畫面和功能的增減及修改。

　　■ 操作員畫面結構和操作界面是西門子總結了在電站領域的豐富經驗而制定的，易于學習，操作簡便，結構清晰，功能強大。

　　■ 操作員站具有強大的診斷功能，可實現從上位機監控系統、自動化控制系統、直至信號采集系統所有組件的診斷功能。

　　■ 報警功能完善，過濾方便，還支持聲音和語音報警。

　　■ 用戶管理功能強大，可定義128個用戶及用戶組，999級授權。

　　■ 可在線打開順序控制邏輯圖，監視當前運行狀態，查看條件狀態是否滿足。具有相應權限的操作人員還可以干預其執行，比如暫停，中斷，跳轉等。

　　■ 采用冗余服務器，提高了系統可靠性。此外，冗余服務器在正常情況下是同時工作的，可以為操作員站分配缺省服務器，即在正常情況下，某些操作員站與一臺服務器通訊，其它操作員站與另一臺服務器通訊，當一臺服務器發生故障時，原來與其連接的操作員站會自動切換到另一臺，當故障服務器恢復正常時，這些操作員站又會切換回這臺服務器。這種機制既提高了系統的可靠性，又降低了通訊負荷和服務器負荷。

　　■ 工程師系統采用Windows 2000操作系統，易于維護和學習。

　　■ 工程師系統集成了完成項目設計所需的所有功能，如項目管理、硬件配置、網絡組態、邏輯組態、上位機組態、系統調試、系統診斷、文檔生成等各種功能。

　　■ 所有組態采用圖形化方式，簡便易學。

　　■ 邏輯組態根據電站工藝層次進行管理，方便項目的維護和調試。

　　■ 使用電站專用功能塊進行圖形組態，保證電站安全、高效的運行。

　　■ 無需打開邏輯圖，就可以用表格方式對所有過程對象進行參數設置，簡單快捷。

　　■ 編譯系統功能強大，可方便地發現組態錯誤并快速定位。

　　■ 可通過工程師系統實現對控制器、網絡、模塊、通道等的詳細診斷。

　　■ 可通過工程師系統在線監視邏輯的運行并可以直接修改某些參數而無需預先編譯。

　　■ 可對項目設置多級口令，保證了系統的安全性。

　　■ 支持遠程診斷功能。系統交付后，如果出現問題，無需等待服務人員趕到現場，工程師在公司就可以通過電話線對系統進行診斷和修改。

　　■ 工廠總線和終端總線采用冗余光纖環網，站點數最多可達1000個，覆蓋范圍可達150km?？垢蓴_能力強，可靠性高。

　　■ 采用1000M交換技術，成倍提高通訊效率。

　　■ 通過普通PC機就可以對網絡狀態進行監視。

　　■ 自動化控制系統采用高性能冗余處理器完成系統控制。冗余控制器的同步采用西門子專利技術：事件同步，即只有當出現狀態改變時，主CPU才同步備用CPU。與周期同步相比，事件同步既保證了所有數據的一致性，又使系統用于同步的負荷最低，從而可以完美地實現CPU的無擾切換。

　　■ 支持在線修改。所有組態，包括硬件、邏輯等均可在線修改。保證了系統的連續運行，提高了系統的靈活性。

　　■ CPU本身就集成了PROFIBUS現場總線接口，無需增加額外費用就可以連接各種PROFIBUS遠程IO設備。

　　■ 所有模塊均支持熱插拔。運行時即可更換故障模塊而不會對系統造成影響。

　　■ CPU的操作鑰匙可以在運行時拔掉并由相關人員保管，從而避免了對CPU誤操作的情況，提高了系統運行的安全性
