　　摘要：分布式發電(Distributed Generation，簡稱DG)技術是解決未來能源和環境問題的一個重要方向。這里提出一種分布式發電數模混合仿真系統的設計方案，用于分布式電源(Distributed Energy Resources，簡稱DERs)并網相關技術的研究。該方案采用NI-PXI為實時數字仿真平臺完成分布式電源數字模型部分的實時計算，通過基于雙PWM換流器的可控功率源模擬分布式電源的功率輸出，作為混合仿真接口實現數字部分和物理部分之間信息交互，從而實現數/?；旌蠈?shí)時仿真的目的。此處以雙饋風力發電系統為例，驗證了該方案的可行性，為研究分布式發電并網運行控制提供了良好、通用且便捷的實驗平臺?！　￡P(guān)鍵詞：分布式發電;數?；旌戏抡?換流器　　1 引言　　面對能源危機和環境保護的雙重壓力，各國都在積極研究新能源DG技術。該技術能很好的提高一次能源利用率，減少?gòu)U氣排放量，但也給傳統電網的運行與管理帶來新的挑戰，DERs的并網運行控制、DERs與電網的交互影響，以及DERs的調度管理是DG技術應用的基本研究課題?！　∧壳埃芯可鲜鰡栴}的主要手段還是物理仿真和數字仿真。物理仿真即動模實驗，物理意義明確，但受仿真規模和極端工況的限制較大，不能對實際系統運行情況進行充分的仿真研究，并且DERs的多樣性也使其物理仿真不易實現;數字仿真即軟件仿真，雖不受研究對象規模和結構復雜性的限制，但仿真模型通常都有不同程度的簡化，準確性不及物理模型仿真，且無法模擬未知或難于用數學表達式描述的物理現象。近年來，隨著計算機技術的發展，結合兩者優點的數?；旌戏抡婕夹g(shù)越來越受到重視，并得到一定的推廣應用?！　∵@里提出一種DG數?；旌戏抡嫦到y(tǒng)的實現方案，用于DERs并網相關技術的研究。該方案采用PXI作為實時數字仿真平臺，采用基于雙PWM換流器的可控功率源作為數?；旌戏抡娼涌?，通過其與動模實驗系統相連實現數?；旌戏抡?。最后，以模擬雙饋風電機組(DFIG)的并網控制為例，構建數?；旌戏抡嫦到y(tǒng)，通過實驗驗證了所設計方案的可行性?！　? 數?；旌蠈?shí)時仿真系統　　2.1 系統架構　　圖1為數?；旌蠈?shí)時仿真系統的一般結構。對于分布式電源側的控制研究，可采用硬件在環(Hardware In Loop，簡稱HIL)實時混合仿真技術，其方案是：數字仿真模型為DG系統模型，物理模型為實際的系統控制和保護裝置，混合仿真接口完成二者的信號匹配，實現混合實時仿真下的控制保護策略等方面的研究。對于DERs與電網交互影響方面的研究，根據不同研究?jī)?nèi)容，采用不同的混合仿真方案，當關注電源側暫態行為時，通常構建電網的數字模型，電源為物理模型;反之，當關注電網側的動態行為時，則電網為物理模型，電源為數字模型。無論采用上述哪種混合仿真方案，由于數字模型和物理模型分別為信號系統和能量系統，需通過數?；旌戏抡娼涌趯?shí)現數字信號系統到物理能量系統的信息映射，此時需要高性能的功率放大設備?！?center>

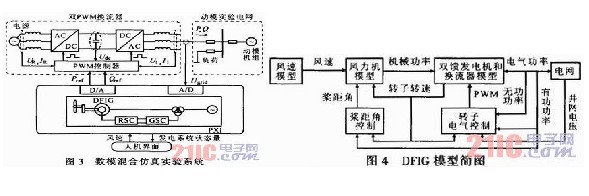

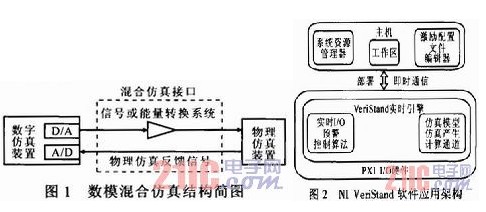

　　這里針對DERs并網協調控制與能量管理研究這一課題背景，提出一種基于NI-PXI平臺的數?；旌戏抡嫦到y(tǒng)實現方案。其中，數字仿真部分為DERs模型，如光伏發電系統或風力發電系統等;物理部分為模擬電網，在動模實驗室中搭建，包含動模發電機組、線路及負荷等。采用可控功率源作為混合仿真接口.實時將DERs數字仿真模型的輸出功率饋入物理仿真平臺?！　?.2 基于NI-PXI的實時數字仿真平臺　　PXI作為面向儀器系統的PCI擴展，是一種總線技術，同時也是基于PC技術的模塊化I/O標準。此處采用M PXI-8110嵌入式控制器作為PXI數字仿真平臺的實時硬件目標終端，并利用支持PXI的軟件開發環境NI VeriStand配置創建實時測試系統，其應用架構如圖2所示。　　在第3方建模環境，如Matlab/Simulink中建立DERs的數字仿真模型，編譯生成模型動態鏈接庫，通過主機上VeriStand系統資源管理器將生成的動態鏈接庫部署到PXI VeriStand實時引擎，并通過主機VeriStand工作區觀察實時仿真運行狀態。PXI VeriStand實時引擎與主機VeriStand工作區和激勵配置文件編輯器進行即時通信，獲取模型外部參數，如風速、光照、功率調節指令等，從而使實時仿真能夠模擬外部條件的變化?！　?.3 風電并網實時仿真實驗系統的實現　　圖3為以風電并網為例構建的數?；旌戏抡鎸?shí)驗系統。如圖所示，PXI平臺運行DFIG及并網控制實時數字模型，接收人機界面給定的風速信號，實時計算DFIG的輸出功率，并通過多功能I/O模塊NI PXI-7851R的模擬輸出端口，將輸出功率給定信號接入可控功率源PWM控制器的模擬輸入端口，從而實現有功無功指令的給定。另外，通過采集并網點電壓將電網的響應反饋至風電機組的數字模型?！?center>

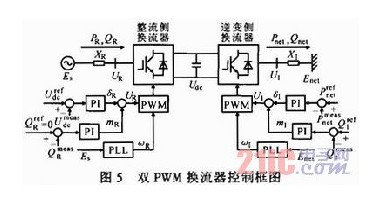

　　3 DFIG數字仿真模型　　DFIG定子側直接與電網連接，轉子側通過雙PWM換流器與電網連接，換流器調節轉子繞組電壓，實現與電網交換轉差功率，使風電機組獲得變速運行能力。在Matlab/Simulink中搭建DFIG并網控制仿真模型，如圖4所示，包括風力機、軸系、DFIG、換流器及其控制模型等。轉子側換流器控制采用定子電壓定向矢量控制技術調節轉子電壓的幅值和頻率，實現定子側有功功率和無功功率的解耦控制，網側換流器控制則采用電網電壓定向矢量控制保持直流側電壓穩定。槳距角控制用于DFIG的轉速和功率限制，當發電機轉速高于最大轉速或系統輸出功率超過額定功率時，槳距角控制系統調節風機槳距角β以限制風機捕獲風能，實現轉速或功率限制?！　? 基于雙PWM換流器可控功率源控制　　三相電壓型PWM換流器控制方法分為直接電流控制和間接電流控制，其中間接電流控制的結構簡單。此處采用基于電壓矢量幅相控制的間接電流控制，控制策略為：整流側PWM控制維持直流母線電壓恒定和單位功率因數運行，逆變側PWM控制調節逆變電壓矢量的相位和幅值以跟蹤有功和無功功率指令，控制原理如圖5所示。

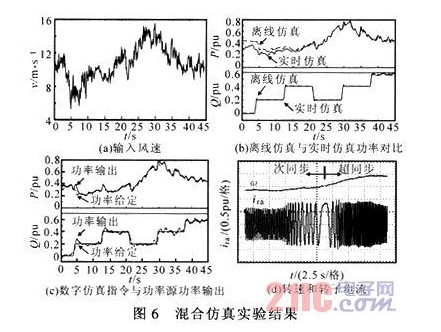

　　5 實驗結果　　建立圖3所示的數?；旌戏抡鎸?shí)驗系統?？煽毓β试搭~定參數為：Pn=30 kW;Uo=380 V;整流側電感LR=1.68mH;逆變側LI=2.26mH。 DFIG主要參數：定子電阻Rs=0.023pu，定子漏感Ls=0.18pu，轉子電阻Rr=0.016pu，轉子漏感Lr=0.16pu，激磁電感Lm=2.9pu，機組轉動慣量H=4.32 s。圖6為DFIG混合實時仿真實驗結果。圖6a為通過VeriStand工作區輸入到PXI數字模型的風速曲線，風速變化范圍約為5～15 m·s-1。圖6b為Matlab離線仿真和PXI實時仿真時，在相同的風速激勵下，DFIG數字仿真模型離線運行和數?；旌夏Ｐ蛯?shí)時運行有功功率和無功功率輸出曲線。由圖可見，在這里采用的控制策略下，實現了有功功率和無功功率的解耦控制，且有功功率按照風電機組功率輸出特性隨風速變化。經對比，PXI實時仿真平臺能實現反映DERs功率輸出特性的實時數字仿真，仿真準確程度將取決于在第3方建模工具中所建模型的準確程度。
　　圖6c為PXI實時仿真模型輸出的功率指令與可控功率源實際輸出功率的對比曲線。通過對比可見，可控功率源的輸出功率可快速跟隨功率指令的變化，準確反映了DFIG在風速變化條件下的功率變化特性。圖6d為DFIG實時仿真過程中某時段電機轉速變化曲線和轉子電流變化波形。隨著風速增加，DFIG轉速增加，轉子電流在控制器的調節作用下以轉差頻率向DFIG提供轉差功率，電機從次同步運行狀態過渡到超同步運行狀態。　　6 結論　　針對分布式電源并網控制技術研究的實驗平臺，提出一種數?；旌蠈?shí)時仿真系統設計方案，采用PXI作為數字實時仿真平臺，基于雙PWM換流器的可控功率源作為仿真系統數字部分和物理部分的功率接口。通過構建一個雙饋風電機組并網混合仿真實驗系統，驗證了方案的可行性。
