　　日前，國內領先的工業自動化領導品牌——和利時集團推出了一款全新的通道隔離熱電偶型(帶冷端補償)模擬量輸入模塊LK442?！　?center>

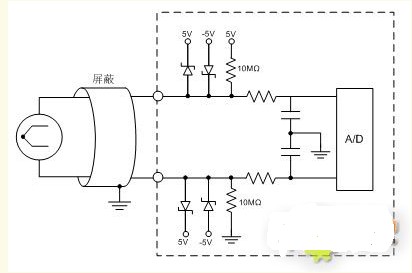

　　LK442模塊的24VDC系統電源經過隔離DC/DC輸出5VDC分別給每個通道接口電路供電，接口電路與系統間采用光耦隔離，實現系統對現場通道的電氣隔離。通道間相互隔離，一路現場信號經一個A/D轉換器轉換成數字信號后由模塊內的微處理器讀取，再通過PROFIBUS-DP總線上報給控制器。接線方式如下所示：　　接線時，需要注意以下幾點：　　第01~12端子是現場熱電偶或毫伏信號通道，奇數端子接熱電偶/毫伏信號正端;偶數端子接熱電偶/毫伏信號負端?！　〉?3、14端子是冷端補償通道。　　第15、16、17、18端子不用。若采用設定冷端溫度補償，第“13”、“14”端子不用。
