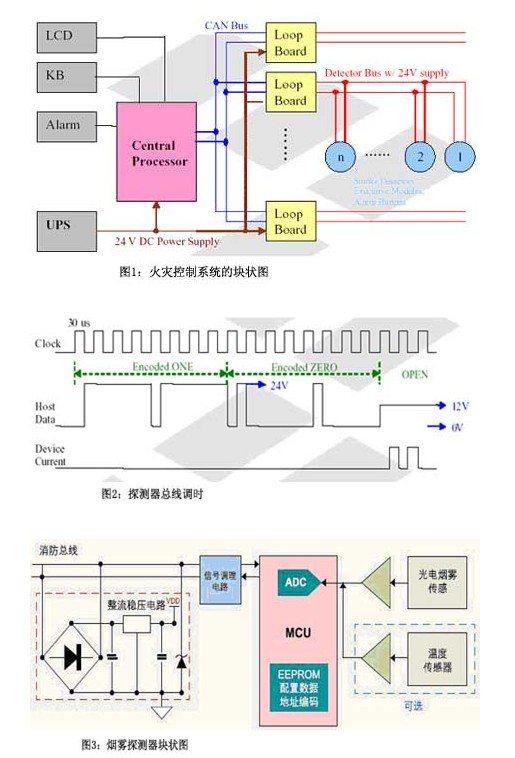

來源：網絡 2012-07-15 關鍵詞：自動化 飛思卡爾 傳感器 MC9S08QG4　　飛思卡爾半導體推出的MC9S08QG4的具有高集成度、高性能，低功耗，高性價比和優異的可靠性，非常適合用于煙霧傳感器的設計?！　C9S08QG4是采用高性能、低功耗的HCS08內核的飛思卡爾8位微控制器系列中具有很高的集成度的器件。MC9S08QG MCU集成了那些通常只有較大、較昂貴的元器件才具有的性能，包括背景調試系統以及可進行實時總線捕捉的內置在線仿真(ICE)功能，具有單線的調試及仿真接口。該產品的特色還包括一個可編程的16位定時器/脈沖寬度調制(PWM)模塊(TPM)。MC9S08QG4提供了豐富的外設與HCS08內核的多功能組合，包括更長的電池壽命(即使工作電壓低至1·8V，也能發揮最大效能)、領先的FLASH技術以及創新的開發支持。對于諸如無線通訊、手持式設備、小家電、基于簡化型媒體訪問控制器(SMAC)的應用，以及玩具等對功耗和尺寸要求較高的應用，MC9S08QG4是出色的解決方案?！　K狀圖　　火警安全系統全系統塊狀圖如圖1中所示：　　控制器聯網(CAN)總線　　環行板　　帶有24V 電源的探測器總線　　中央處理器　　煙霧探測器　　執行模塊　　告警按鈕　　24V DC電源　　液晶顯示器　　鍵盤　　報警器　　不間斷電源　　·中央處理器　　中央處理器控制整個系統，定時詢問每個煙霧探測器和告警按鈕的狀態，并通過環路板向每個執行模塊發送命令。而且，它還提供帶有TFT液晶顯示器和鍵盤的操作員接口，如果出現火情，就顯示位置并報警。　　·環路板　　通常在火警安全系統中有10個或更多的環路板。環路板與中央處理器連接。RS485以前是環路板和中央處理器之間最常用的連接方法，但是控制器聯網總線目前成為最現代的新型設計解決方案。每個環路板都提供一個帶有模塊數據的探測器總線，并在兩條線上提供24V直流電源。根據不同生產商的產品不同，最多可以有240個煙霧探測器、告警按鈕和執行模塊連接在一個環路上?！　　?zhí)行模塊和告警按鈕　　執行模塊是執行設備，如遇到火災時根據探測器總線傳來的的命令打開灑水器。一般來說，這些模塊包括一個或多個由MCU多點控制單元的GPIO通用輸入/輸出接口控制的中繼。通常情況下，執行模塊使用與煙霧探測器相同種類的MCU多點控制單元。告警按鈕安裝在走廊上，一旦遇到火災或緊急事件，人們可以打破蓋板，按下按鈕進行報警。有時為了降低成本，使用更簡單的MCU。執行模塊和煙霧探測器的數量比是1：2或更少，系統中的告警按鈕數量比執行模塊數量少?！　　る娫础　≌麄€(gè)火災控制系統的電源是由UPS(不間斷電源)提供的。24V直流電提供給中央處理器和每個環路板，然后環路板通過探測器總線將24V的直流電源提供給所有煙霧探測器、執行模塊和告警按鈕。通信數據可以在每根總線上調制?！　　ぬ綔y(cè)器的總線　　探測器總線是一種裝有兩條線的特殊控制總線，帶有24V直流電源和調制數據。圖2顯示了探測器總線上的常見波形，但沒有更具體的波形，因?yàn)椴煌纳a(chǎn)商定義不同的通信協議。　　

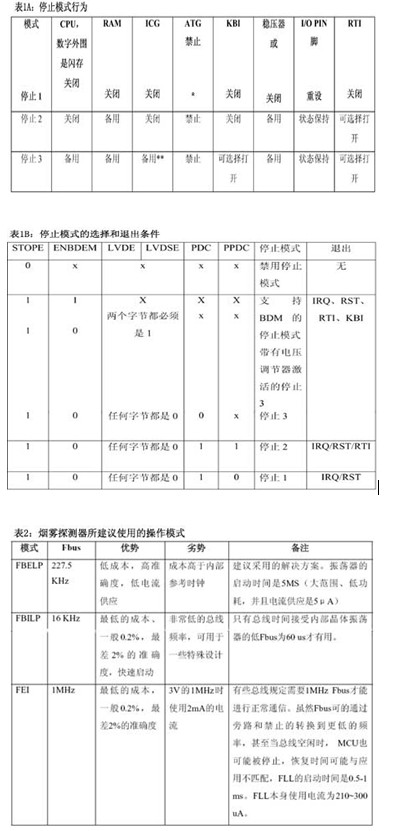

　　時鐘　　托管數據　　主機數據　　設備電流　　代碼1　　代碼0　　OPEN　　調時決定了總線MCU頻率的要求?！　‰m然它是個三態代碼，但是只使用兩種狀態來傳輸總線數據，1和0(24V和0V)。第三種狀態OPEN用來表示主機等待某一設備響應的狀態。在這種狀態下，總線被設置為一個恒定的中間電壓，例如12V，然后設備可從總線獲得電流，總線此狀態下作為一個電流回路。通過改變總線電流來代表邏輯1和0進行通信。　　·煙霧探測器　　圖3顯示常用煙霧探測器的塊狀圖　　環路中的每個煙霧探測器都有獨特的地址代碼。詢問命令定時通過總線發射(例如：每三秒鐘)這種詢問命令是一個廣播，可以由所有的煙霧探測器接收的。如果一個探測器檢測到火情，它會將信息發送給控制器進行報告?！　CU所需的資源和功能　　以下是煙霧探測器應用所需的要求：　　·非常低的功耗，對整個電路板所需的功率不超過400 uA　　·一個信道模擬數字轉換器(ADC)　　·7個GPIO通用輸入/輸出接口　　·一個用于定時功能的8位計時器　　·監控器、計時器和低電壓檢測，用于保證系統安全　　·16位的EEPROM電可擦寫可編程只讀存儲器用于存儲配置數據如地址和配置　　·2K的閃存，80字節的內存　　停止模式　　QG4有四種操作模式，激活、等待、停止3、停止2和停止1?！　〖せ畋尘澳Ｊ接糜诖a開發　　·等待模式：　　。CPU停止操作來節約功率　　。系統時鐘運行　　。保持全電壓調節　　·停止模式：CPU和總線時鐘停止　　。停止1：內部電路完全停止，以最大限度地節約功率?！　?。停止2：內部電路功率部分停止，保持內存內容?！　　ＭＶ?：所有內部電路可以快速恢復，保持內存和注冊器中的內容?！　≈貑⒑?，操作的正常模式是運行模式，并且在此模式中CPU被激活并且外圍設備可使用。通過執行一個等待命令，MCU進入等待模式。在等待模式中所需功率減小，因?yàn)镃PU沒有計時。為了進一步減少功率消耗，可以使用停止模式。當執行停止命令時，就輸入三個停止模式中的一個。停止1、停止2和停止3，每一種都具有不同級別的操作可減少功率的損耗。表1A描述了停止模式的行為。一般來說，停止模式的電源供應(3V供應)如下：　　·停止1模式供應電流, 475 nA　　·停止2模式供應電流, 600 nA　　·停止3模式供應電流, 750 nA　　·RTI加法器在停止1、停止2或停止3模式下，300 nA　　·LVI加法器在停止3模式下 (LVDE = LVDSE = 1)，70 uA　　·振蕩器加法器在停止3模式下，5 uA　　*ATD停止模式或功率的減少都根據ATDPU的狀態決定　　**晶體振蕩器可配置運行停止3。請見ICG注冊器?！　”?B描述了如何通過配置不同注冊器的字節以及每個停止模式的結束條件來選擇停止模式。　　

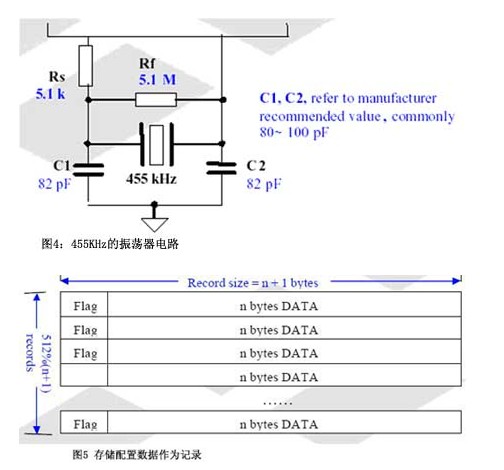

　　當使用停止2時要考慮以下幾個因素來確保正確操作。　　IRQ PIN中斷請求腳必須激活或從外部拉起　　LVD低壓差動傳輸模式必須在停止模式中禁用(LVDSE = 0)　　如果使用RTI，只有內部時鐘源在停止2模式下生效?！　SCSTEN字節在停止2模式中無效，此時鐘參考將總是消耗電源　　只有RAM保持功率，所有其它的I/O注冊器將在喚醒狀態下重新設置　　在I/O 針腳從停止2模式進入狀態被修改前，PPDF標記必須被清除。　　從停止模式恢復需要時間。在3V電壓時，停止1和停止2的停止恢復時間大約為50 us，停止3的恢復時間根據時鐘定義的不同而變化。如果使用內部參考時鐘，啟動時間大約為100 us，而如果使用外部 32KHz水晶，如果振蕩器在停止模式下激活(設置為OSCSTEN)，則是2·4ms。如果振蕩器在停止模式下禁用(OSCSTEN被清除)，則是180 ms到300 ms?！　〔恍业氖?，雖然使用停止模式可以大量節約功率，但是許多煙霧探測器的設計師都不能接受停止模式，因?yàn)樗枰恢北３諱CU工作，以從總線獲得響應。從停止模式恢復的時間使其很困難或甚至不可能。　　低功耗設計的ICS網絡聯機共享配置和操作模式　　·建議使用ICS配置和操作模式由一般總線調時確定，至少需要100KHZ總線頻率?！　「鶕?jù)不同的ICS配置，QG4有六種操作模式：FEI、FEE、FBI、FBILP、FBE和FBELP。因?yàn)镕BE模式有最低的功耗和最準確的時鐘，所以建議用于煙霧探測器的應用。遺憾的是，由于生產商使用不同的總線計時，所以有時可能無效。例如：有些總線計時需要1MHz的總線頻率，QG4需要一個外部2MHz晶體振蕩器用于FBE模式，許多客戶不愿意支持額外的2個MHz晶體振蕩器成本，有些總線需要很低的總線頻率(如16Hz)，然后可以選擇FBI模式?！　G4的內部32kHz時鐘具有典型的的0·2%的準確性和在整個操作溫度范圍有2%的誤差?！　》浅Ｆ毡槎业统杀尽⒌凸β实呐渲檬鞘褂靡粋€(gè)455KHz震蕩電路，用于FBELP模式。總線頻率是227·5KHz(可以分開為113·75KHz)。如果供應電壓是3V，227·5KHz頻率下的(BDIV = 0)的QG4的電流供應就是240μA，而113·75 KHz(BDIV=1)的電流供應是200 μA，28·4 KHz(BDIV=4)的電流供應是170UA?！　”?顯示所有適合煙霧探測器應用的操作模式，考慮到功率損耗和成本問題。而且考慮以下因素用于計算不同模式的總線頻率?！　　EI：Fbus= Firc * 512 / (2 * 總線分配器)　　·FBI：Fbus = Firc / (2 *總線分配器)　　·FBE：Fbus = Ferc / (2 *總線分配器)　　·與外部455kHz震蕩電路共同使用　　當MCU與外部455KHz振蕩電路共同使用，獲得功率損耗、系統成本、時鐘準確度和總線頻率的最佳平衡時，必須考慮振蕩電路組件的選擇以使其可靠?！　D4顯示典型的455KHz振蕩器電路。　　C1，C2是指生產商的建議值，通常80到100 pF　　在QG4的數據表上，規定了兩種特點，低范圍是32到38·4KHz，高范圍超過1MHz。但是QG4可以與455KHz震蕩電路共同使用;雖然在電路特點中沒有具體說明。通過此配置， ICSC2 注冊器5位的范圍應該設置為ICS的高范圍模式?！　　じ唠娏鲬?yīng)該于POR　　G4進行重新設置時的電源，ICS的默認模式總是FEI，在此模式中總線頻率是4Hz，大約從電源消耗2mA的電流，不適用于煙霧探測器應用。建議在POR之后立即設置ICS到FBI模式。雖然高電流狀態一直存在于POR，但是用戶可以通過此方法縮短幾個說明周期的時間。在Tcsth之后，晶體振蕩器啟動時間(5 ms用于高范圍，低的振蕩器功率模式),用戶可以將ICS轉換到最終工作模式，對FBE進行正確操作。在Tcsth的過程中，用戶可以完成對系統初始工作，這對計時并不重要?！　　な褂脙?nèi)部模塊的電流供應　　每個內部模式在工作時都從電源獲得電流，可以禁止某些未使用的模塊以節約電源，但是已使用的模塊的電流供應必須考慮系統的電源損耗，以下是QG4內部模塊的電流供應列表。　　·RTI: 300 nA　　·LVD: 70 uA　　·ACMP: 20 uA　　·ADC: 120 uA(取樣時間長，低電流模式)　　·OSC: 5 uA(范圍低、低電源模式)　　·IRG: 100 uA　　·FLL: 210 uA ~ 300 uA(根據頻率和電壓的供應決定)　　·FLL: 210 uA ~ 300 uA(根據頻率和電壓的供應決定)　　MCU的I/O 針腳必須正確設置來節約電源。所有未使用的I/O必須通過掛起或下拉的輸入來設置，或 簡單的輸出模式可輸出禁止外部電路的狀態?！　в虚W存的EEPROM仿真　　煙霧探測器使用EEPROM存儲數據，如地址和系統配置。16位對于這些數據足夠了。QG4的閃存可輕松用于模擬EEPROM。通過內部Vpp充電泵，無需外部Vpp。QG4的閃存可擦寫/編程10000次，是HC08 Flash MCU的10倍還多。而且建議采用一些解決方案來延長閃存的生命周期?！　　らW存擦寫/編程代碼樣本　　·在227·5 KHz FCLK 下正確操作?！　G4的Ffclk特性是在150KHz到200 KHz之間。FCDIV的注冊器必須被寫入正確的值以設置正確的Ffclk。如果是PRDIV8，此寄存器的六位必須被清除?！　　FCLK = fBus / (DIV + 1)　　通過外部455 KHz FBE模式，在此模式中總線頻率是227·5KHz。Ffclk只能被設置為227·5 KHz(不分開)或113·75 KHz(兩分)，它最接近特定的Ffclk?！　?duì)于可靠的操作來說，建議采用帶有113·75 KHz Ffclk的突發編程模式閃存。請注意突發編程與byte編程略有不同，所以源代碼應該為突發模式重寫?！　×硪环矫?，當閃存編程/擦寫時電源消耗更大，F(xiàn)LL加法器的供應電流可以被忽略，所以另一個建議是使FLL獲得更高的總線頻率，然后在完成閃存操作后回到正常的設置?！　　つMEEPROM的生命周期延長　　閃存只能被擦除為頁。QG4閃存的頁面大小是512個字節，由于只有少量字節用于煙霧探測器，所以可采用一些解決方案來延長模擬EEPROM的生命周期。解決方案之一就是存儲記錄數據在整個EEPROM上(參考圖5)。每個記錄有n個字節數據和1個字節標記組成，這個標記字節說明這n+1個字節地址是否被使用。如果沒被使用，用戶代碼可將新的數據寫入此位置;如果已被使用，那么將數據寫入下一個位置。當閱讀虛擬EEPROM時，用戶代碼應該首先檢測這個標記，然后從最后一個已使用位置上讀取數據，它包含最新的數據。當所有的地址(頁面尺寸/記錄尺寸)被使用時，下一個寫操作應該從頁面的第一個地址重新開始，結果閃存這一頁的生命周期就被(頁面尺寸/記錄尺寸)成倍延長了?！　?center>
　　如果15個字節被要求存儲地址代碼和配置數據，那么要使用額外的一個字節作為標記，所以記錄的尺寸是16個字節，一頁可被使用512/16=32次，其生命周期可延長至32*100,000=3,200,000循環。　　·當閃存擦寫/重新編程時的電流　　當刪除/編程閃存時要考慮提供電流。當Vdd = 3·2V, Ffclk = 227·5 kHz，擦除頁使用5·78 mA，并且花費4000Tfcyc，也就是17·58 ms?！　?center>

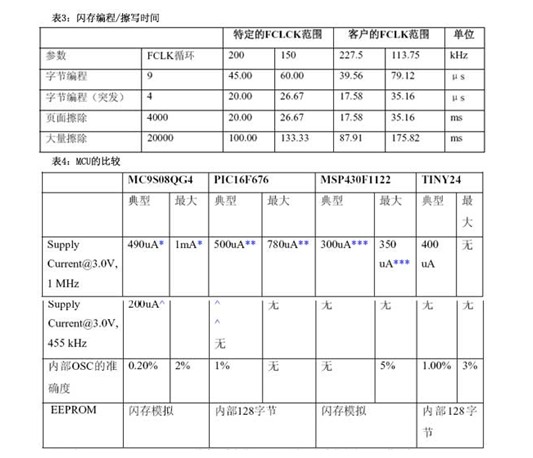

　　·閃存塊保護　　由于Flash編程/刪除代碼包括在用戶代碼中，所以閃存必須被塊保護以避免由于程序運行錯誤所導致的意外內存操作。要塊保護閃存，用最后一個未被保護內存的地址來設置NVPROT寄存器。例如，要通過0xFFFF保護0xFA00，0xF9FF是最后一個未保護地址，所以0xF8必須向NVPROT寫為15位到9位的內存地址(8位到0位都是邏輯1)?！　∪绻С謮K保護，確保向量是否被重新導向。如果向量被清除NVOPT寄存器內的FNORED位進行重新導向，用戶代碼必須改變，以從新的向量位置分配和接入向量。如果引導裝入程序被在系統內編程或更新使用，它就是塊保護，向量必須重新導向，或者引導裝入不能編輯默認的向量位置，因?yàn)槿绻恢С謮K保護，這些也被保護?！　∧?shù)轉換器(ADC)的配置　　·模數轉換器(ADC)時鐘選擇模數轉換器(ADC)能夠使用多點控制單元MCU總線時鐘、一個總線時鐘脈沖分為兩次或在模塊內的本地異步時鐘進行轉換操作。如果總線頻率低于fADCK的頻率，當支持短信號時，連續轉化的準確信號時間就不能保證。如果總線頻率低于fADCK頻率的1/11，當支持長信號時，連續轉化的準確信號時間就不能保證?！　‘?dāng)455kHz振蕩電路被使用，并且總線頻率是227·5kHz時，異步時鐘(ADACK)應該被選為模數轉換器(ADC)的時鐘源?！　”容^　　表4列出煙霧探測儀應用最常使用的MCU?！　?這是為Vdd=3V、Fbus=1 MHz、FBE模式(帶有外部2 MHz晶振)提供的電流。FLL使用大約220310uA，ICR一般使用100uA，對于FEI模式，一般490+250+100=840uA;同時OSC在LP模式下使用5uA,帶有32kHz外部表晶體振蕩器的FEE模式大概是490+250+5=745uA?！　?*這是為Vdd=3V、Fcpu=1 MHz，帶有外部4 MHz RC振蕩器提供的電流?！　?**這是為Vdd=3V、Fmclk=1 MHz，帶有32768表晶體振蕩器提供的電流。因此包括DCO和振蕩器的供應電流。　　^FBE模式，F(xiàn)bus=455(2*2)=113·75kHz?！　^Fmclk=455/4=113·75kHz。
