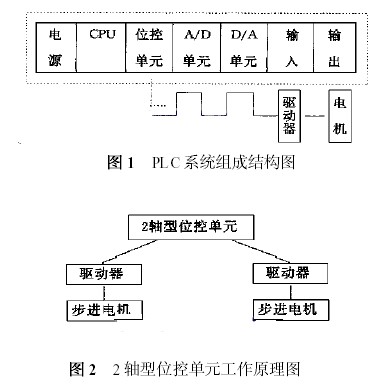

來源：網絡 2012-07-17 關鍵詞：PLC 自動化 自動控制 控制系統　　精密加工技術發展很快，新的加工方法和設備層出不窮，計算機的廣泛應用使精密加工技術更為普及和多樣。實現精密和超精密切削加工有三種方法： (1) 采用和研制高精度加工設備;(2) 采用新的切削工具材料;(3) 利用加工與測量控制一體化技術。前兩種方法成本較高，而后一種方法成本較低，具有廣闊的前景。在后一種方法中，除了要保證刀具的精度、夾具的精度以及測量精度外，還有一項重要內容就是微進給機構的精度及其控制精度。筆者在控制精密磨削的研究中，利用步進電機帶動滾珠絲杠作為進給機構，在滾珠絲杠確定后，步進電機的控制精度成為了主要矛盾.　　1 步進電機的控制　　步進電機在不失步的正常運行時，其轉角嚴格地與控制脈沖的個數成正比，轉速與控制脈沖的頻率成正比?？梢苑奖愕貙崿F(xiàn)正反轉控制及調整和定位。由于步進電機和負載的慣性，它們不能正確地跟蹤指令脈沖的啟動和停止運動，指令脈沖使步進電機可能發生丟步或失步甚至無法運行。因此，必須實現步進電機的自動升降速功能。為了實現速度的變化，輸入的位移脈沖指令相應地要升頻、穩頻、和降頻這些脈沖序列，可以由脈沖源加專用邏輯電路來產生，也可以由微型計算機產生。對于脈沖源加邏輯電路構成的控制器來說，控制邏輯是固定的，即控制電路一經固定，其控制邏輯也就固定了?！　∪绻淖兛刂七壿嫼涂刂品桨?，必須改變電路結構和元件參數，而使用計算機控制，不必改動硬件電路，只要修改程序，就可以改變控制方案。且可以從多種控制方案中，選取一種最佳方案進行控制和調節。也可以用同一套系統對不同控制方案的多臺步進電機同時控制。利用計算機控制的形式也很多，本文介紹PLC位控單元對步進電機的控制.　　2 PLC 系統組成及位控單元的工作原理　　本研究所利用的PLC 系統的組成包括如下七大模塊：電源，CPU ，位控單元， I/ O 單元，A/ D ，D/ A 單元，如圖1 所示。其中位控單元的主功能是當步進電機(或伺服電機) 與電機驅動器聯結時，輸出脈沖序列控制電機的轉速與轉角。進給機構可以是2 軸型，也可以是4 軸型。本文采用的是前者，即滾珠絲杠的橫向進給與縱向進給，如圖2所示?！　?center>
　　具體地說，位控單元實現速度以及位置的控制方法有多種，如E 點控制(單速度控制) ，如圖3(a) 所示;P 點控制(多級速度控制) ;線性加/ 減速和S型加/ 減速，( a ) ， ( b)為線性加/ 減速，S型如。除此之外還有絕對位置控制和相對位置控制等.　　表1 給出了E點控制不同模式的控制碼(P 點與其相同)?！　?center>

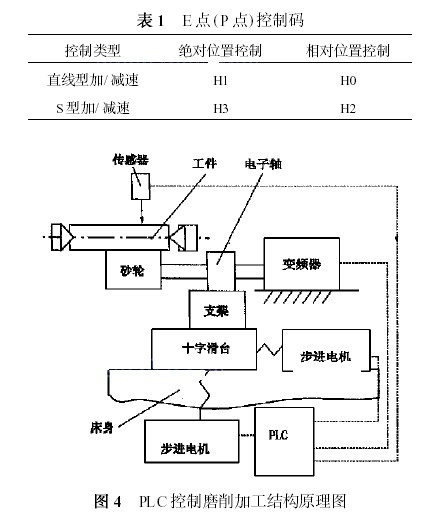

　　3 磨削加工PLC 控制原理　　如圖4 所示， PLC 可以控制變頻器、傳感器、步進電機?！　】偪刂瞥绦蛄鞒虉D如圖5 所示。其中兩個步進電機是利用PLC 的位控單元控制的?！　?center>

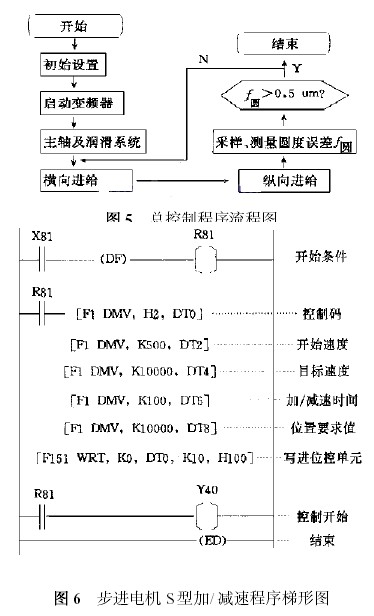

　　在進行精密磨削過程中，橫向進給將是十分重要的，PLC 的位控單元能較精確地控制步進電機的轉角，從而使?jié)L珠絲杠獲得精確定位。由于PLC 位控單元的控制方法有多種，對于磨削加工來講，橫向進給量不能大于215μm ，通過實驗的方法可以找出最佳方案。這里只通過一種控制方法來說明位控單元的具體應用。首先，設置原點，利用光柵尺粗對刀，測量出對刀位置距原點的距離。為防滾珠絲杠出現爬行現象，工作臺從原點出發，經過一段距離以后開始自動加/ 減速。此時，只要給定起始速度，目標速度，加速/ 減速時間以及位置要求值，并設定控制碼即可實現上述功能，相關程序如圖6 所示。如果假設滾珠絲杠的螺距為d ，步進電機的步距角為α°;進給速度為v (mm/ s) ;行程為s (mm) ;則要求的脈沖頻率(即程度中的目標速度) 為f = 360 v/αd (Hz) ;總脈沖數(即程序中的位置要求值) 為F =360s/da(個)　　4 結束語　　PLC 位控單元具有運行速度快、靈敏度高、精度高、編程簡單等眾多優點。因此，它對于在精密加工領域的研究開發與應用具有深遠的現實意義。
