來源：網絡 2012-7-22 關鍵詞：工業自動化 RS-485 中繼器 光電隔離　　光電隔離型中繼器(中繼器廠家：武漢波士電子)可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺中繼器可允許連接128個RS-422或RS-485接口設備，數據通訊速率300-500KBPS，帶有電源指示燈及數據流量指示燈可指示故障情況。其性能是其他廠家中繼器所無法超越的。　

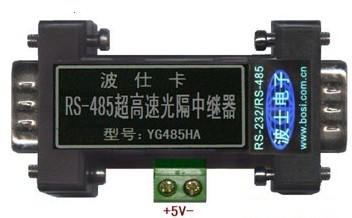

　　一 用途　　超高速光隔RS-485中繼器(YG485HA)用于延長RS-485的傳輸距離，還可以用于增加RS-485信號的驅動能力(帶負載能力)、可以實現RS-485信號的光電隔離。YG485HA具有零延時智能收發轉換功能，無需控制信號，確保適合所有軟件。　　2011新款的YG485HA比上一代產品改進了：1、最高速率增加到500Kbps;2、增加了上位機——外接電源——下位機三向隔離;3、減小了體積到DB-9/DB-9轉接盒大小?！　《?安裝及性能　　在RS-485通信線上串接一個中繼器，則可延長1200米(9600bps時)。在RS-485通信線上串接一個YG485HA能夠使RS-485的帶負載能力增加到128個。YG485HA支持最高通信速率為500Kbps。同時具有600W抗雷擊浪涌保護功能。由于YG485HA獨有內部零延時智能收發轉換技術，所以確保適合所有半雙工通信軟件?！　∪?外形圖　　YG485HA的外形為DB-9/DB-9轉接盒大小，如圖?！　?
　　兩端DB-9針引腳分配均如下(同波仕485A型轉換器，并配有接線端子)：　　
　　YG485HA的兩端不分方向，均為DB-9針座。注意本產品的特色：YG485HA兩端DB-9的信號(包括A、B、GND、+5V)之間是隔離的，而且任何一端與中間的5V供電電源也是隔離的，也就是說是三向隔離的，隔離電壓均為2500V。YG485HA對外接的+5V電源沒有嚴格要求(電壓4.5~5.5V，功耗電流<100mA)。建議選用波仕電子的微型開關穩壓電源(輸入交流220V，輸出隔離直流5V 500mA，插頭大小)。　　YG485HA特有波仕零延時智能收發轉換技術，所以可以用簡單方法直接進行檢測：首先在兩端加電源，然后在其中一端的+A與—B之間加一節電池(0.6到5V均可)，當+A接電池正極、—B接電池負極時則YG485HA的另外一端的+A與—B之間為正電壓，反之，當+A接電池負極、—B接電池正極時則YG485HA的另外一端的+A與—B之間為負電壓。RS-485零延時智能收發轉換技術是波仕獨有的技術，其他一些廠家號稱具有“零延時”的RS-485中繼器并不能通過上面簡單的檢測方法。
