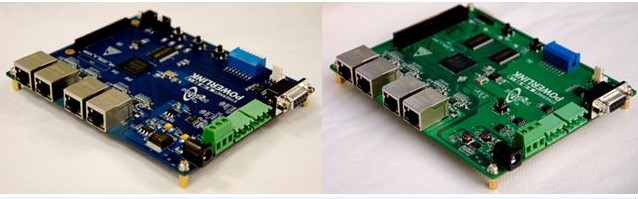

來源：網絡 2012-7-26 關鍵詞：自動化 POWERLINK 工業以太網 接口模塊　　近日，瀚儒通信推出了針對POWERLINK工業以太網的評估板和通信接口模塊。工業以太網評估板可以使POWERLINK產品開發更加快捷方便，并能在開發前充分驗證POWERLINK總線的性能，降低了產品研發風險。而通信接口模塊則可以為現有設備快速靈活的添加POWERLINK通信接口，實現對工業實時以太網的支持。評估板和通信接口模塊都采用了優秀的主從站一體設計方案，高度的靈活性和實用性使它們對于系統集成商和工控設備研發人員都具有很強的吸引力?！　」I(yè)以太網評估板系列　　圖1 POWERLINK評估板

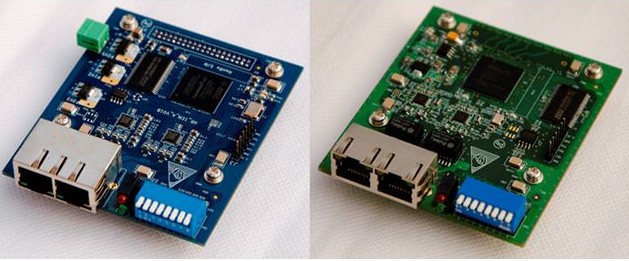

　　(左)HR-IEDB-A-V20B(ALTERA平臺) (右)HR-IEDB-X-V20A(XILINX平臺)　　瀚儒通信推出的工業以太網評估板提供了在FPGA上實現POWERLINK協議棧的參考設計，并且覆蓋了當前市場上最流行的兩大FPGA平臺：ALTERA公司的Cyclone IV系列和XILINX公司的Spartan-6系列FPGA。其主要特性在于：　　采用主從站一體兼容式設計，可充分評估驗證POWERLINK總線性能;　　FPGA方案應用嵌入式軟核構建片上系統，靈活高效;　　提供完整的硬件參考設計，方便用戶方案設計;　　40腳多功能擴展接口能夠靈活配置，滿足用戶的各種AP對接需求;　　豐富的外圍電路接口，包括了常用的RS-485、RS-232和CAN總線接口等;　　四網口設計能滿足POWERLINK基本功能測試需求和其他擴展功能測試需　　求?！　±霉I(yè)以太網評估板可以方便靈活的實現實時、高效、參數化的網絡通信與控制。我們有理由相信這款評估板是學習、驗證和測試POWERLINK協議棧的有效工具，能有效的減少用戶開發POWERLINK系統的時間和成本，有助于POWERLINK技術在工業以太網領域的推廣和廣泛應用?！　」I(yè)以太網接口模塊系列　　圖2 POWERLINK通信接口模塊

　　(左)HR-IEM-A-V10B(ALTERA平臺) (右)HR-IEM-X-V10A(XILINX平臺)　　瀚儒通信推出的工業以太網接口模塊是具有標準化軟硬件接口和可互換性的通信接口模塊系列。其可以集成到現有的工業自動化設備中，快速靈活的為當前設備添加兼容POWERLINK的通信支持?！　∵@個系列的通信接口模塊同樣采用FPGA方案實現POWERLINK協議棧功能，并支持ALTERA和XILINX兩大主流FPGA硬件平臺。模塊體積小巧，結構緊湊，可在生產階段集成在自動化設備中。其主要特征在于：　　僅需單5V電源供電;　　實現完整的POWERLINK工業以太網功能，包括物理連接、硬件接口和協議功能;　　40腳多功能接口，可配置成串行SPI或基于DPRAM的并行接口等與AP　　對接;　　主/從站一體化設計，主站和從站系列具有相同的硬件接口和尺寸;　　與自己開發相比可節省開發費用;　　縮短產品開發周期，加速產品上市;　　低投資風險CONTROL ENGINEERING China版權所有，快速市場回報;　　保證您的產品符合未來的網絡標準;　　可提供硬件定制;　　可提供客戶IP定制;　　由HanRu不斷地提供產品維護。　　采用這個系列的工業以太網通信接口模塊www.cechina.cn，可以組建穩定、健壯的 POWERLINK 網絡www.cechina.cn，使實時工業以太網的實現更加快速便捷。并且可以降低設備研發的成本，縮短研發周期，有助于POWERLINK技術在工業以太網領域的推廣和廣泛應用?！　″逋ㄐ诺腜OWERLINK評估板和通信接口模塊憑借其靈活的設計和高效的性能脫穎而出，為POWERLINK技術的推廣和POWERLINK兼容設備的開發揚帆助航。
