利用 MATLAB 和 Simulink 實現機器學習開發運營一體自動化

隨著越來越多的組織依賴機器學習應用來實現核心業務功能，許多組織正在更深入地研究這些應用的完整生命周期。他們已將關注觸角從最初的機器學習模型開發和部署，延伸到了持續監控和更新。輸入數據的變化可能會降低模型的預測或分類準確度。但及時地進行再訓練和模型評估，有助于構建更好的模型，并做出更準確的決策。 對于機器學習操作 (ML Ops)，在持續反饋循環(圖 1)中，開發領域的規劃、設計、構建和測試活動與運營領域的部署、操作和監控活動息息相關。許多數據科學團隊均已開始實現 ML Ops 周期各環節(例如部署和操作)的自動化。

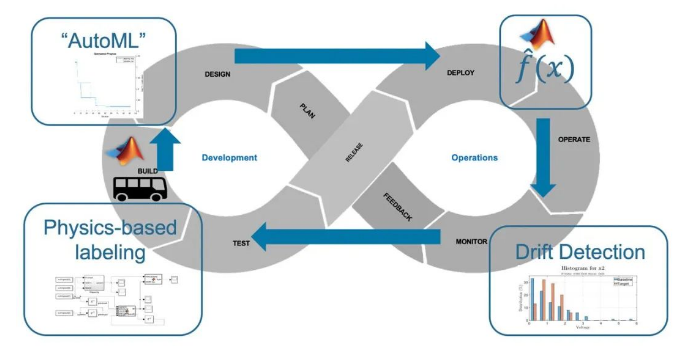

圖 1. ML Ops 周期。 但是，實現該周期的完全自動化還需要執行其他步驟：監控和評估模型性能，將該評估的結果納入性能更好的模型中，然后重新部署新模型。實現這種自動化大有裨益，讓數據科學家們能夠花更多的時間設計有用的 ML 解決方案，而花較少的時間進行 IT 管理和處理繁瑣易錯的手動任務。 為了說明如何在 MATLAB® 和 Simu ® 中使用基于模型的設計來自動執行 ML Ops 過程，我們實現了虛構的城市交通系統預測性維護應用。組織需要采用一種方法來規劃其電動巴士車隊電池的維護或更換，以免電池在途中面臨出現故障的風險。 這款應用包括一個機器學習模型，該模型使用電池荷電狀態 (SOC)、電流和其他測量數據來預測電池的健康狀態 (SOH)。其他組件包括一個應用服務器，用于大規模運行機器學習模型;一個漂移檢測組件，用于將觀察到的數據與訓練數據進行比較，以確定需要再訓練的時間;以及一個高保真電池物理模型，可用于自動標注觀察到的數據。 最后一個組件是高保真物理模型。對許多組織來說，這是實現完全自動化過程中缺失的一個環節。沒有它，就需要有人來審查觀察到的數據并應用標簽;有了它，這個基本步驟乃至整個 ML Ops 周期便可實現自動化。 ▼ 構建模型以生成電池數據和自動標注 在開始訓練機器學習模型，用于預測電池的健康狀態之前，我們首先需要有數據。在一些情況下，組織可能擁有大量從運行中的真實系統收集的數據。而在另一些情況下，數據必須通過仿真來生成，包括用于我們的虛構交通系統的數據。 為了生成用于該交通網絡的電池系統的訓練數據，我們使用 Simu 和 Simscape™ 創建了兩個基于物理的模型。第一個模型運用了電和熱領域的動態特性，可生成真實的原始傳感器測量數據，包括電流、電壓、溫度和 SOC(圖 2)。第二個模型可根據電池的估計容量和內阻(源自第一個模型生成的測量數據)計算 SOH。正是因為這第二個模型，我們才能自動標注觀察到的數據，并大大減少人為干預再訓練循環的需求。

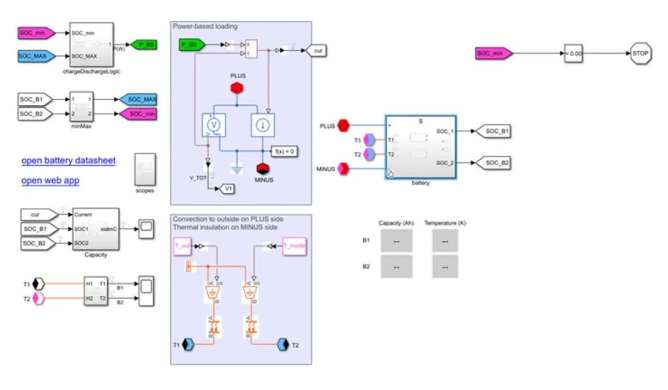

圖 2. 基于物理的 Simu 電池模型，用于生成原始傳感器測量數據。 通過對各電池應用獨立的老化配置，并改變第一個模型的輸入環境溫度，我們?yōu)橐粋€大型車隊創建了歷史數據集，該數據集適用于訓練我們的預測性維護機器學習模型。 ▼ 構建和部署 ML 模型 有了訓練數據之后，我們便將注意力轉向了 ML 模型。我們使用了診斷特征設計器(點擊“閱讀原文”獲取 App)來探索原始測量數據，提取多域特征，并選擇具有最佳狀態指標的特征集。鑒于我們的目標是實現整個周期自動化，我們也需要實現模型選擇和訓練自動化。為此，我們創建了一個稱為 AutoML 的組件。該組件通過 Statistics and Machine Learning Toolbox™ 內置在 MATLAB 中，專用于根據一組給定的訓練數據自動尋找最佳機器學習模型和最佳超參數。AutoML 組件也是從以下周期開始的：基于原始訓練數據和我們的特征集生成初始機器學習模型。 除了支持向量機，AutoML 組件還用于訓練和評估線性回歸模型、高斯過程回歸模型、提升決策樹集成、隨機森林，以及全連接前饋神經網絡(圖 3)。AutoML 組件使用 MATLAB Parallel Server™，通過同時訓練和評估多個模型來加速這一過程。









<p style="margin: 8px 0px; padding: 0px; outline: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important; clear: both; min-height: 1em; color: rgb(34, 34, 34); font-family: system-ui, -apple-system, MacSystemFont, " helvetica="" neue",="" "pingfang="" sc",="" "hiragino="" sans="" gb",="" "microsoft="" yahei="" ui",="" yahei",="" arial,="" sans-serif;="" font-size:="" 17px;="" font-style:="" normal;="" font-variant-ligatures:="" font-variant-caps:="" font-weight:="" 400;="" letter-spacing:="" 0.544px;="" orphans:="" 2;="" text-indent:="" 0px;="" text-transform:="" none;="" white-space:="" widows:="" word-spacing:="" -webkit-text-stroke-width:="" background-color:="" rgb(255,="" 255,="" 255);="" text-decoration-thickness:="" initial;="" text-decoration-style:="" text-decoration-color:="" text-align:="" center;"="">

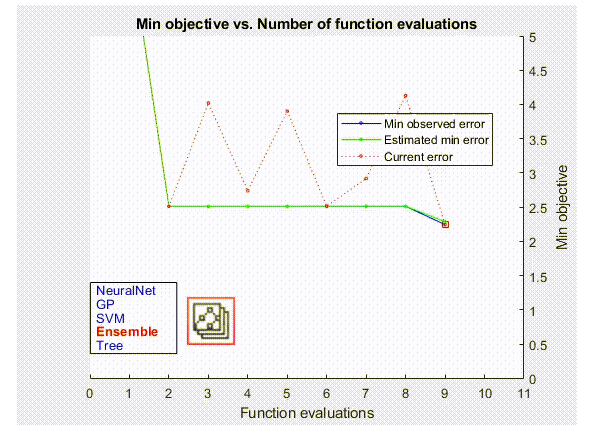

圖 3. 動畫顯示 AutoML 進程在評估各種模型和超參數選項時生成的結果。 當 AutoML 進程完成后，我們便使用 MATLAB Production Server™ 將最佳模型部署到了我們的本地生產環境中。 ▼ 識別并處理數據漂移 在許多機器學習問題中，都存在著一種隱式假設，那就是用于訓練模型的數據完全代表著整個特征空間的底層分布。換句話說，假設數據分布不變。實際上，情況并非總是如此。例如，在我們的電動巴士應用中，我們可能已經基于車輛將在一定溫度范圍內運行這一假設訓練了我們的模型。但在實際生產環境中，我們發現，巴士經常以高于這一范圍的溫度運行。數據的這種變化稱為漂移。隨著漂移的增加，模型預測的準確度往往會降低。因此，數據科學家經常需要檢測數據隨時間的推移而發生的變化并做出反應，這通常是通過訓練新模型來實現的。 這里，我們應當區分概念漂移和數據漂移。對于機器學習，概念漂移是指觀察到的特征和標簽或響應的聯合概率隨時間的推移而發生的變化。在生產環境中，將概念漂移用于機器學習模型可能相當困難，因為特征值和響應值需要同時已知。因此，許多組織都關注的是另一個最佳選擇，即數據漂移，也就是說僅限觀察到的特征而非標簽的分布變化。這就是我們所采用的方法。 我們開發了一個用于檢測漂移的 MATLAB 應用，可將新觀察到的數據中的值與模型訓練集中的值進行比較。 在生產環境中，該應用從 Apache® Kafka 流中近乎實時地讀取觀察到的數據，并使用 MATLAB 函數進行電池健康預測，該函數使用我們的機器學習模型處理觀察到的數據(圖 4)。這一 MATLAB 函數是我們使用 Streaming Data work for MATLAB Production Server 框架開發的，后者使我們能夠輕松地從處理文件中的歷史數據轉為處理 Kafka 流中的實時數據。該框架通過一系列迭代來處理流數據，因為并非整個流都納入內存中。每次迭代分為四個步驟：從流中讀取一批觀察到的數據，加載模型，做以預測并將其寫入輸出流，然后根據需要保存下一次迭代所需的任何數據。每批數據的大小要跨越足夠長的時間間隔，以確保提取的特征所捕獲的電池特性足以用于實現有效的 SOH 預測。

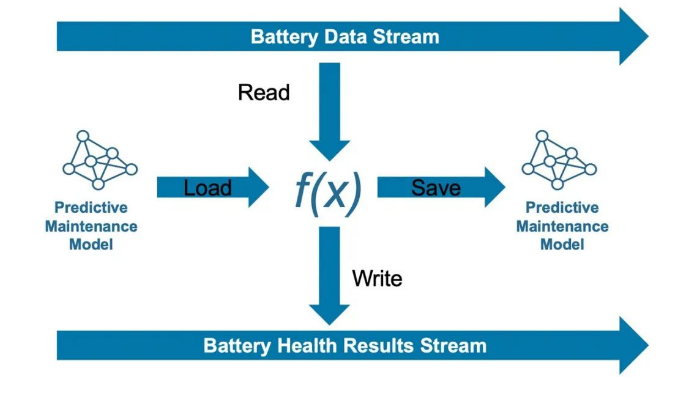

圖 4. 使用數據流的預測性維護模型。 值得一提的是，即使漂移檢測應用確定觀察到的數據已發生了重大變化，這也不一定就意味著機器學習模型已經過時。該應用通過在整個基于物理的 SOH 模型中傳播新數據來獲得新觀察到的數據的響應值(或標簽)。在獲得這些值(或標簽)之前，它無法確定模型是否過時。此時，該應用可以將來自基于物理的模型的響應值與來自機器學習模型的響應值進行比較;如果這些值發生顯著變化，則應使用新數據調用 AutoML 組件，并自動創建針對當前來自車隊的數據進行了優化的新機器學習模型。 您一定會問，既然我們可以先通過仿真來估計電池的健康狀態，為什么還需要使用機器學習模型來預測呢?答案是，ML 模型可以近乎實時地生成預測結果，其速度可能比使用基于物理的仿真快得多。 ▼ 可擴展可廣泛適用的架構 我們已將用于實現 ML Ops 自動化的架構設計為可水平擴展。預測和監控組件都在 MATLAB Production Server 上運行，而模型訓練在 MATLAB Parallel Server 上完成(圖 5)。該架構也具有廣泛的適用性。雖然我們主要以電動巴士的預測性維護和漂移檢測為例，但該架構可以輕松地適用于其他應用和用例。例如，基于物理的 Simu 模型可以用在 MATLAB 中開發的數值模型代替。同樣，我們所用的許多現成組件，例如用于數據流傳輸?shù)?Apache Kafka，以及用于控制板框架的 Grafana，都可以用其他云原生服務代替。

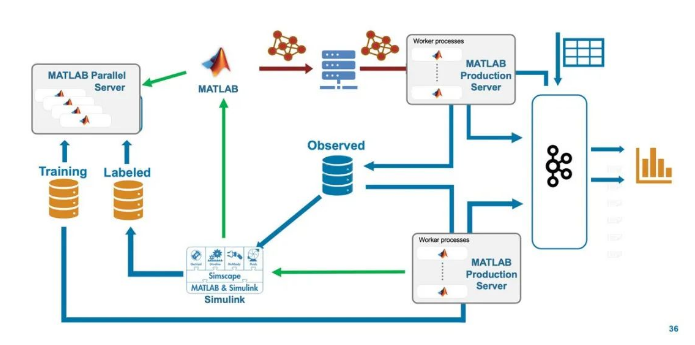

圖 5. 用于實現 ML Ops 自動化的水平可擴展架構。 使用現成組件讓我們能夠?qū)Ｗ⒂诩軜?gòu)，而不是實現細節，就好像完全自動化的 ML Ops 周期使數據科學家能夠?qū)Ｗ⒂跈C器學習解決方案設計，而不是 IT 管理細節。

◆◆◆◆
