【創新之舉】“卡脖子”突破！中國電氣裝備成功研制國內首臺
550千伏/80千安/8000安高參數、高互換性、高可靠性GIS設備！


　　習近平總書記指出，裝備制造業是國之重器，是實體經濟的重要組成部分，要把握優勢，乘勢而為，做強做優做大。

　

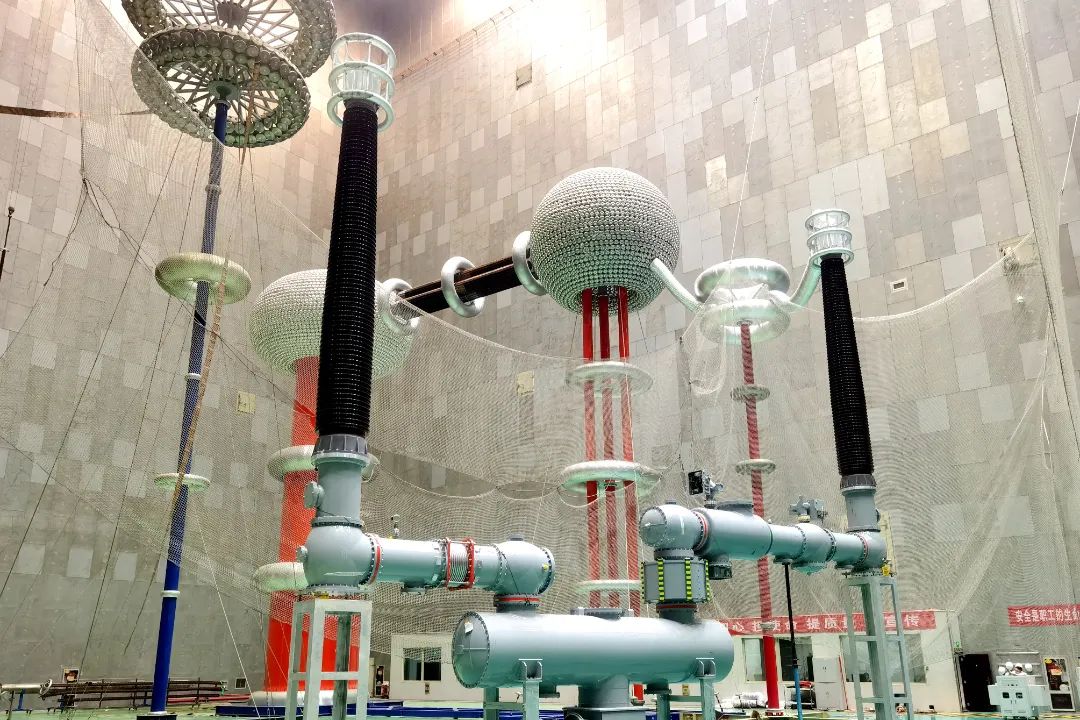

　　近日，中國電氣裝備所屬中國西電西開電氣成功完成550千伏/80千安/8000安GIS設備全部型式試驗，標志著國內首臺高參數、高互換性、高可靠性大容量GIS設備研制成功，為我國在大容量GIS等核心技術領域不斷創新奠定了堅實基礎。550千伏GIS家族再添重量級成員，充分彰顯了集團公司永攀科技高峰，努力攻克國家“卡脖子”難題的擔當與責任。

　　現狀分析

　


　　隨著我國經濟社會的發展，電網規模不斷擴大，國內諸多變電站對斷路器短路電流開斷能力提出更高要求，提升斷路器開斷能力將為我國珠三角、長三角、京津唐等負荷中心電網安全穩定運行提供強有力的支撐。同時，新型電網的發展對GIS產品也提出了更新的標準，更高的要求。

　　01高參數要求

　　隨著短路電流與額定電流的增加，常規產品越來越難以滿足電網發展需要，用戶迫切需要更高參數、更大容量的開關設備。

　　02高互換性要求

　　越來越多的舊站面臨著短路電流超標問題，如何在提升參數的同時，又不改變間隔尺寸與地基等要素，是用戶的迫切訴求。

　　03高可靠性要求

　　大容量開關設備一般應用于負荷中心區域，對電氣、機械、通流及開斷可靠性提出了更高要求。

　　參數的提高帶來了一系列需要克服的挑戰，諸如在進行T100a延長大半波開斷時，當時間常數為120毫秒時，其短路電流峰值可達188千安，在如此高的短路電流情況下，零件耐燒蝕性問題及有效開斷問題成為研發的難點與關鍵點。同時，為提高產品的開斷能力，常規做法是增加尺寸與提高操作功，但尺寸的增加不僅意味著新建站占地面積的增加，更意味著舊站升級改造困難，與用戶高互換性要求矛盾。同時操作功的提高則意味著振動的增加與可靠性的降低，與用戶高可靠性要求矛盾。這就造成了在滿足“三高”要求下大容量開關設備自主研發難度極大，當前，大容量開關產品僅有少數幾家國外公司可以生產。

　　·

　　01著力“卡脖子”攻關，突破“三高”技術難題

　　2022年上半年，西開電氣聯合南網科研院、廣東電網公司、西安交通大學等多家用戶、科研院所與高校，針對解決產品高參數、高互換性與高可靠性要求開展聯合攻關，經過不斷的摸索和試驗，克服難關，取得了產品型式試驗的成功。

　

　　01高參數方面

　　該產品額定電流為8000安（常規為6300安）、短路開斷電流為80千安（常規為63千安）、時間常數120毫秒（常規為45毫秒），短時耐受電流80千安/3秒（常規為63千安/3秒），峰值耐受電流216千安（常規為158千安）。

　　02高互換性方面

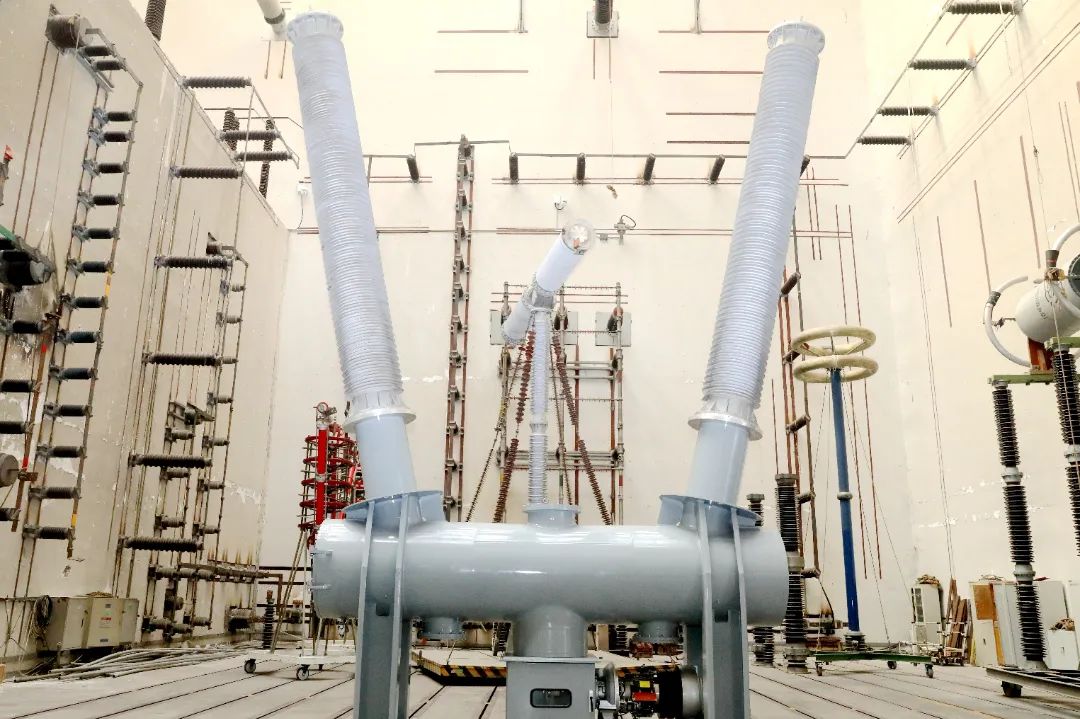

　　GIS總體尺寸及間隔距與常規550千伏GIS保持一致，隔離開關、接地開關等核心零件尺寸基本相同，保證了GIS整體可替換性。作為GIS的核心部件，550千伏/80千安/8000安斷路器采用最新一代自能式滅弧結構，與常規斷路器相比，罐體尺寸、操作機構、傳動機構及套管等部件全部保持不變，具有很高的互換性，當舊站需要大容量升級改造時，只需要更換滅弧室部分即可。

　　03高可靠性方面

　　大規模成熟結構的應用確保了可靠性，新研制的550千伏/80千安/8000安斷路器操作功比常規550斷路器還要小，是目前已知所有大容量550千伏斷路器中操作功最小的。作為對比，其操作功僅為國外某同類產品的一半，操作功的減少，一方面使得機械可靠性明顯提高，另一方面由于振動的減小，對核心零部件的絕緣可靠性提升也較為有利，同時安裝地基也無需進一步加強。

　　·

　　02踐行使命擔當，奠定大容量開關設備國產化根基

　　

　　該產品的成功研制填補了國內空白，實現我國大容量開關設備的國產化，為開關設備的自主研發積累了技術與經驗。其中最重要的就是在產品研發過程中引入可預測性仿真技術，可預測性仿真是指產品設計階段，在虛擬狀態下提前對各種性能作出準確仿真與預測，形成“設計-仿真-優化”的閉環，實現仿真有效指導產品設計0到1的突破。利用可預測性仿真技術，提前對該產品中涉及的絕緣性能、機械性能、開斷性能及溫升性能進行仿真優化，實現了產品設計由“黑箱狀態”向“可預測性狀態”的轉變，達到“試驗即成功”的目標，大幅縮短大容量產品的研發周期。

　　·
　　中國電氣裝備

　　始終胸懷“國之大者”

　　不斷加大“卡脖子”核心技術攻關

　　著力打造輸配電裝備原創技術策源地

　　不斷掌握核心關鍵技術和產業發展主動權

　　努力引領輸配電行業發展

　　為加快建設新型電力系統

　　保障我國電力安全、能源安全貢獻應有力量
