　　本次是迎來“CASE”時代的汽車趨勢和技術課題的第二次，我們將在本講中介紹電池和電池管理系統(BMS)，這是因為在控制CO2排放的背景下，全球范圍內正在向電動汽車(EV)轉變。

　　加速電動車（EV）實際使用的鋰電子電池

　　電動汽車(EV)的開發目標是實現與汽油動力車和柴油動力車相媲美的駕駛性能和巡航里程。在各種技術開發促進電動汽車發展的進程中，體積能量密度和重量能量密度都比傳統的鎳氫電池高數倍以上的鋰離子電池的出現可以說大大加速了電動汽車的實際應用。

　　鋰離子電池一般是指用鋰過渡金屬復合氧化物作正極，用碳材料作負極的電池，但也有用鋰基氧化物作負極而不是正極的電池，各種材料的組合已進入實際應用階段。

　　鋰離子電池具有優異的體積能量密度和重量能量密度，但為了達到與汽油動力車和柴油動力車相同的巡航里程，傳統上必須配備一個相當大的電池單元。但是現在，不僅電池的性能得到了提高，驅動馬達的功率半導體的效率等也得到了提高，甚至小型電動汽車的巡航里程也超過400km(WLTC模式)。

　　安全的充放電控制中不可或缺的電池管理系統（BMS）電池管理系統(BMS)在提高安裝在電動汽車上的電池性能方面起著重要作用。該系統由電子電路和軟件構成，主要具備以下兩個功能：

　　過電壓、過電流、異常發熱等的檢測及切斷控制；充電控制和作為剩余巡航里程大致標準的電池剩余電量（充電狀態：SOC=State of Charge）的推算。

　　鋰離子電池，充電超過完全充電電壓或放電超過終止電壓都有可能導致異常發熱等，因此準確理解SOC對于安全充放電管理也是必不可少的。

　　此外，BMS還具有以下功能作為選項：

　　電池平衡控制，通過調整電池單體的充電狀態使得電池組的容量最大化。

　　其中，(2)是BMS的基本功能之一，這里對此予以說明。

　　推算電池組充電狀態（SOC）的方法

　　在汽油動力車和柴油動力車上，可通過燃料箱中的浮子高度來從物理上把握燃料水平，而在電動汽車上，無法從外部了解多少能量存儲在電池組中，因而必須使用專用的電路和算法來進行“推算”。

　　了解SOC大致上有兩種方法：

　　測量電池單體電壓的方法；

　　累計電池組輸入輸出電流的方法。

　　測量電池單體電壓的方法

　　首先說明從電池電壓了解SOC的方法(圖1)。

　　用AD轉換器來讀取構成電池組的各個電池單體兩端的電壓，賦予SOC的推算邏輯。此外，電池單體電壓會隨著溫度而變動，所以還要測量電池組的溫度，并賦予SOC推算邏輯。

　　但是，在成本和安裝方面準備與電池單體數量一樣多的AD轉換器會有較多的浪費，所以通常將多路復用器置于AD轉換器前段，在一定周期內一邊掃描一邊進行測量。

　　測量電池單體電壓的AD轉換器不怎么要求高速性，但它要求數mV的精度，因此似乎經常使用比較容易確保10位以上ENOB(有效位數)的ΔΣ型。

　

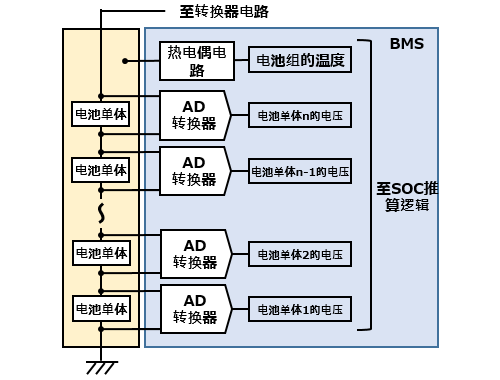

　　圖1 測量電池單體電壓的BMS的概念圖

　　作為一個示例，假設完全充電時的電壓為3.4V，終止電壓為2.7V，但這要取決于正極和負極中使用的材料(圖2)。

　　換句話說，假設3.4V時為100%，2.7V時為0%，只要根據電池單體電壓計算SOC就可以了。但是，要以1%的單位計算SOC，必須以0.7÷100＝0.007V(7mV)的高精度測量電池單體電壓。實際上，電池單體電壓具有溫度系數，在高溫時升高，在低溫時降低。特別是在行駛和充電(包括再生制動)過程中，溫度會隨流過的電流而變動，所以電壓也會有微妙的變動，不穩定。雖然可以根據電池單體和電池組的溫度在一定程度上進行校正，但在不穩定的狀況下很難保持較高的測量精度。

　　由于這些制約，在測量電池單體電壓求取SOC時，似乎經常設定相應的裕度(譬如，假設測量誤差為±10%，將實際的10％～90％作為0％～100％予以標示等)。

　

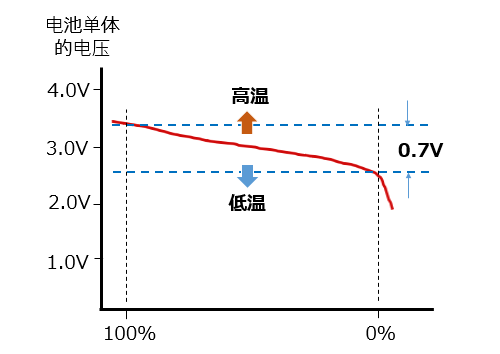

　　圖2 鋰離子電池電芯電壓與SOC關系示意圖

　　累計電池組輸入輸出電流的方法

　　是一種對流入和流出電池單體的電流進行累計，并根據將會殘留在電池單體中的電荷(能量)求取SOC的方法(圖3)。

　　這種方法也被稱為庫侖計數法。譬如，如果電池組的容量是1000Ahr，并且測量出相當于10.0Ahr的電荷流過時，則可求得SOC減少了1.00%。相反，在充入的電荷相當于10.0Ahr時，可求得SOC增加了1.00%。

　　利用A/D轉換器將μΩ級的檢測電阻(匯流排等)的兩端電壓予以轉換并累計，而為了抑制誤差的累積，有效位數必須相應地多，且必須在一定程度上提高采樣率以便捕獲變動。

　　


　　圖3 對流入和流出電池組的電流進行累計，求取SOC的庫侖計數器的模式圖

　　但是，前面描述的和的方法只是脫離實際的空論，實際上必須在考慮電池單體的經時老化(SOH：State of Health)等因素的同時求取SOC。安裝因汽車廠家而不同，詳情不得而知，但SOC是在使用圖1和圖3所示的手法測得的電壓和電流等信息的同時，使用卡爾曼濾波器等數學手法進行推算的。

　　此外，作為BMS的基本作用而列出的“(1)過電壓、過電流、異常發熱等的檢測和切斷控制”基本上是通過擴展測量電池單體電壓和溫度的電路、及測量電池組流入和流出電流的電路來實現的。

　　通過平衡控制使得電池性能最大化

　　鋰離子電池在反復充放電過程中會逐漸老化。如果構成電池組的所有電池單體都同樣老化，則不會有多大的問題，但實際情況是會出現偏差。

　　在電池組內，電池單體如圖1和圖3所示是串聯連接的，但在模式上如圖4所示考慮并聯連接電池單體的情形。

　　在電池單體的特性或性能因經年變化等原因而出現偏差時，需要在剩余電量(SOC)最小的電池單體達到放電下限的時點停止放電(圖4左下)。換句話說，無法使用其他電池單體中紅色箭頭之間部分的能量。

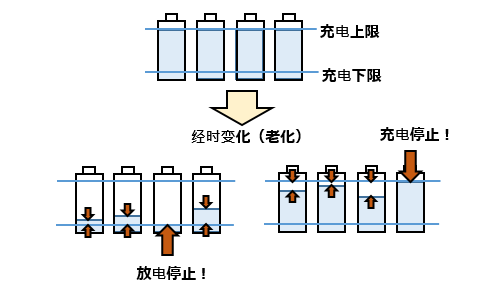

　　圖片圖4 電池單體不平衡的模式圖

　　此外，充電中，需要在剩余電量最多的電池單體到達充電上限電壓時停止充電(圖4右下)。無法對其他電池單體中紅色箭頭之間的部分進行充電。也即，有效容量將由于某些電池單體的速率出現偏差而減少。

　　用來抑制這種偏差的就是電池平衡。其手法包括無源平衡和有源平衡，無源平衡讓剩余電量多的電池單體與電阻負荷連接令其放電，并將各電池單體的SOC調整到放電下限，有源平衡將能量從高剩余電量多的電池單體分配給剩余電量少的電池單體。電路當然是后者變得復雜。

　　繼續

　　繼續關注不斷凈化的

　　的一部分在模式上如圖1和圖3所示，但實際上它更為復雜，需要很多組件。為了實現小型化，集成了這些功能的BMS IC和電路零部件已經被各種電子零部件廠家推向了市場。

　　此外，包括SOC的推算在內，每天都在不斷開發新的控制方式。本次列出的傳統思維方式最終可能都會被歸類為“古典手法”。

　　就電池本身而言，新型正極材料和負極材料的研發正在進行中，能量密度有望進一步提高。

　　今后我們?nèi)詫⒗^續關注BMS的普及和進化。
