　　自動化監測 | 如何將全站儀變成24/7實時監測系統


　　變形監測是測量物體隨著時間變化而發生位移的任務，在協助施工過程和了解結構資產的健康狀況方面發揮著至關重要的作用。業主、運營商和承包商依靠自動化監測系統來測量和報告這些物體的位移，以確保公共安全、保護資產并做出明智的決策。測量員可以輕松地采用現有的測量原則和設備，并將其應用到自動化監測項目中。全站儀能夠提供準確、可重復的測量，從而捕捉到關鍵的位移，并通過附帶的軟件平臺，以滿足用戶需求的方式可視化和報告數據。

　　本文介紹了自動化和半自動化監測之間的差異，自動化系統的應用，以及使用 Trimble 4D Control (T4D) 將現有測量機器人轉換為自動化監測系統的步驟。

　　自動化監測

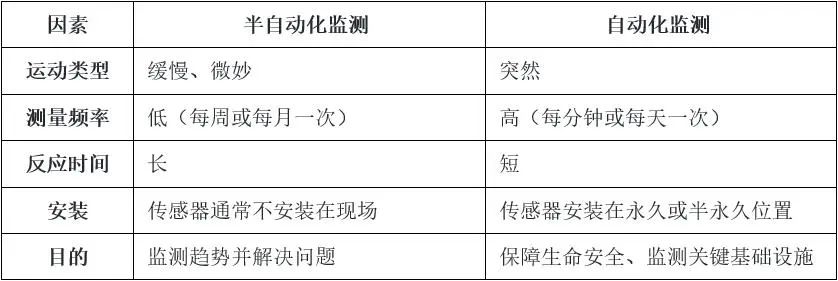

　　半自動化和自動化監測系統

　　1. 半自動化監測系統

　　半自動化（也稱為手動、定期或基于活動的監測）監測方案在行業中并不少見。通常，當測量頻率較低（例如，每周或每月一次）并且不需要現場安裝儀器（例如，三腳架、全站儀和數據采集器）時，會采用半自動化監測方案。這些操作用于檢測緩慢而微妙的運動，例如大陸板塊漂移。半自動化監測在特定操作期間也很有用，例如在橋梁上移動大型負載，項目持續時間不到一天，而且工作人員可以隨時在現場的情況。

　　

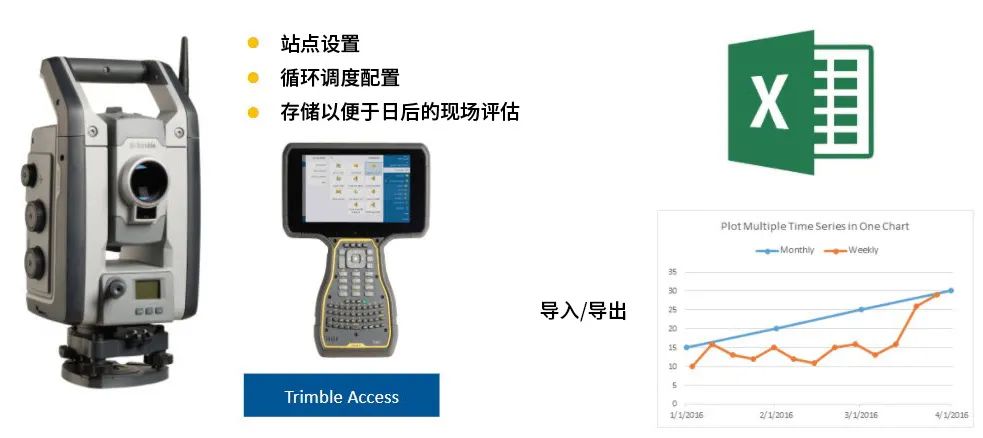

　　圖1：使用 Trimble Access外業軟件和S系列測量機器人測量數據，然后使用Microsoft Excel顯示數據來執行半自動化監測的示例系統。

　　2. 自動化監測系統

　　自動化監測系統已成為建筑和結構行業的常態。當檢測到位移后，涉及到生命安全和需要快速反應時間的情況，需要使用自動化監測系統。它們能夠連續測量和分析來自大地測量傳感器和巖土傳感器的數據。儀器永久或半永久地安裝在現場（例如，全站儀外殼上的混凝土支柱，用于將全站儀安裝在永久性的基礎設施上），以減少返回現場并提高無縫收集數據的能力。為了確保業主和承包商能夠?qū)ν蝗坏奈灰谱龀龇磻?yīng)，數據的收集頻率很高，如每分鐘或每天一次。

　

　　自動化監測系統的應用

　　交通基礎設施建設需要對周圍基礎設施進行監測分析，以確保施工活動不會對周圍基礎設施造成干擾或威脅公共安全；

　　對建筑物和歷史古建（如雕像或紀念碑）進行監測，以便及時發現缺陷并通知相關部門，以便他們及時做出決策；

　　露天和地下礦井同樣受益于監測系統，用于保障挖掘和作業過程中工人的安全和礦井墻的穩定性；

　　所有類型的水壩，無論是混凝土水壩、土壩還是尾礦壩，一旦發生事故，都可能對下游居民的安全造成災難性的后果。借助自動化監測系統，工程師和業主可以監測位移，并在事故發生之前向他們發出警報。

　　

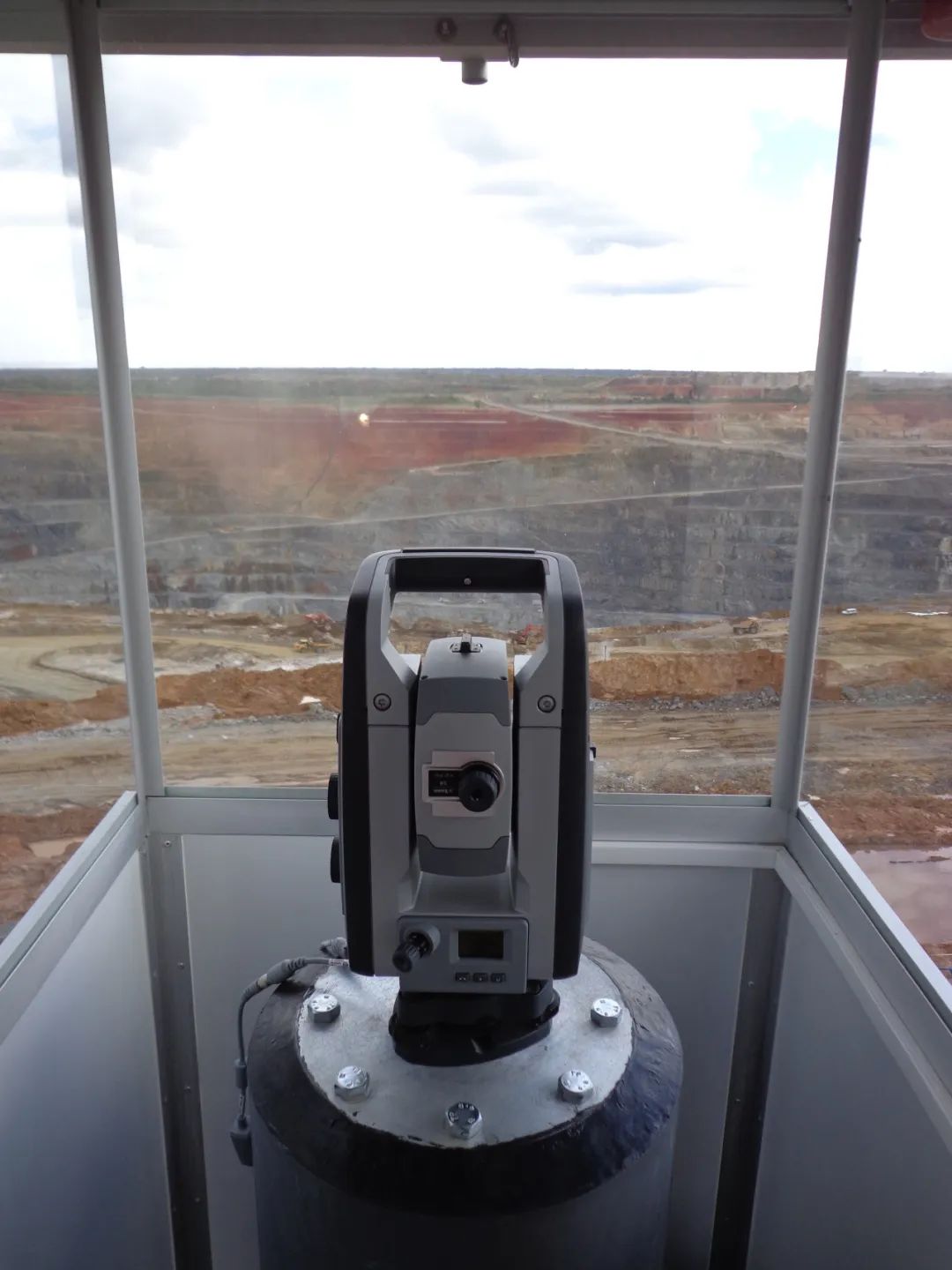

　　圖2：在剛果某礦場，正在采集數據的自動化監測系統。

　　

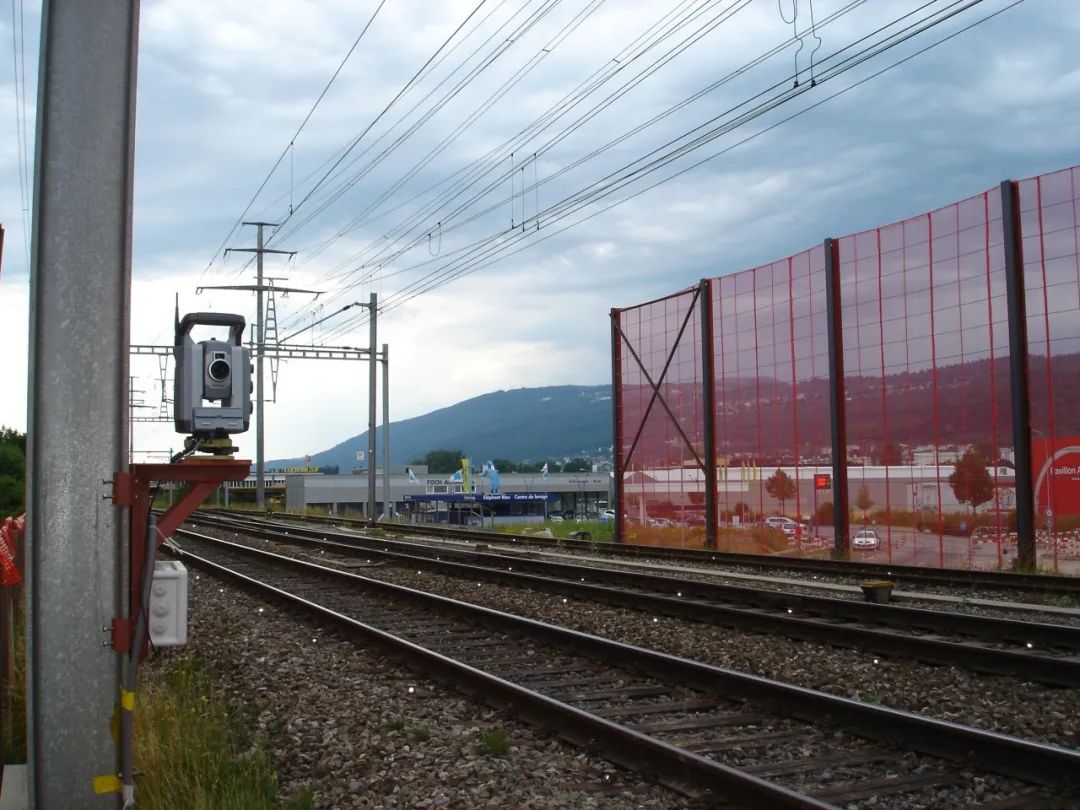

　　圖3：Trimble S系列測量機器人時刻緊盯著瑞士比爾鐵路軌道。

　　自動化監測系統組件

　　自動化監測系統由四個部分組成：

　　基礎設施和建筑物：這是被監測的對象，例如橋墩、建筑立面、大壩墻等。

　　具有電源和通信功能的傳感器：測量基礎設施狀態的傳感器/設備，例如測量機器人、GNSS接收機或巖土傳感器。

　　配置、存儲和數據管理：部署在本地服務器上的軟件，與傳感器通信以接收數據并進行后處理，然后將其存儲在某個位置。

　　可視化、報告和警報：用于創建所收集數據的可交付成果的軟件，例如位移報告和閾值警報。

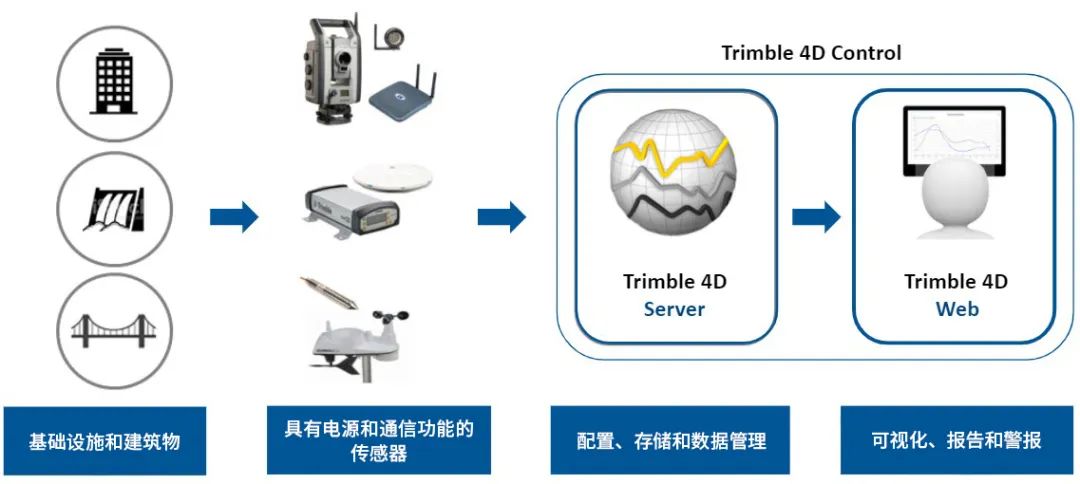

　　圖4：構成自動化監測解決方案的系統組件。

　　自動化監測系統的設置

　　您可以按照以下步驟，將您的測量機器人設置成為自動化監測系統：

　　Trimble S系列測量機器人：可以使用S5、S7、S9或S9 HP儀器。T4D還支持非Trimble制造的其他品牌全站儀。

　　Settop M1全站儀控制器：該設備驅動、調度和控制全站儀監測，并將數據發送到T4D數據庫。它還具有機載存儲功能，以防止數據通信間隙造成的數據丟失?？赏ㄟ^USB電纜將Settop M1與全站儀相連。

　　Settop M1電源線：此電纜通過本地電源為Settop M1設備供電。

　　Settop M1與T4D的通信：可通過蜂窩網絡或局域網進行通信。

　　Trimble 4D Control高級版：您可根據需要進行3個月和12個月的訂閱,或購買永久許可。它需要安裝在托管數據的計算機上。

　　

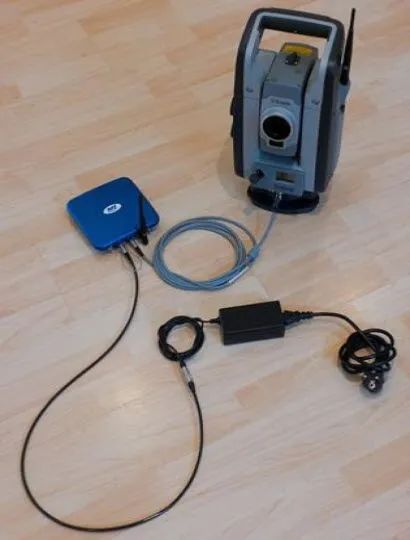

　　圖5：使用Settop M1和Trimble S系列測量機器人的自動化監測系統的硬件設置。

　　配置自動化監測系統

　　設置并安裝硬件后，下一步是配置數據通信和存儲。首先用Settop M1 Web應用程序來配置數據收集的目標和調度，然后是T4D控制服務器來接收、處理、存儲和可視化數據。

　　

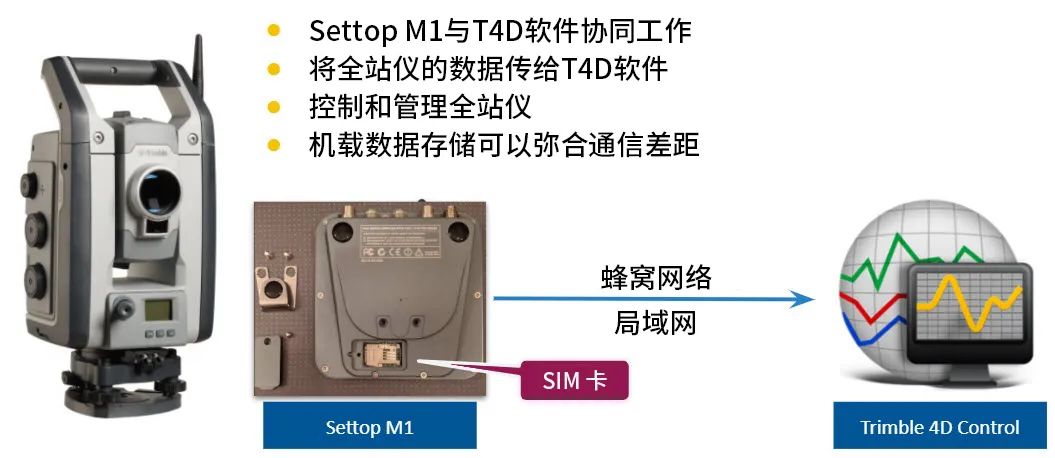

　　圖6：使用Trimble 4D Control軟件、S系列測量機器人和Settop M1控制器的自動化監測系統。
