　　大壩自動化變形監測案例分享

　　項目概況

　　本項目位于河北省境內某水庫大壩，建設內容為新增溢洪道水平位移自動化監測系統建立，實現新增溢洪道水平位移的動態、實時監測，實時掌握新增溢洪道運行狀況。

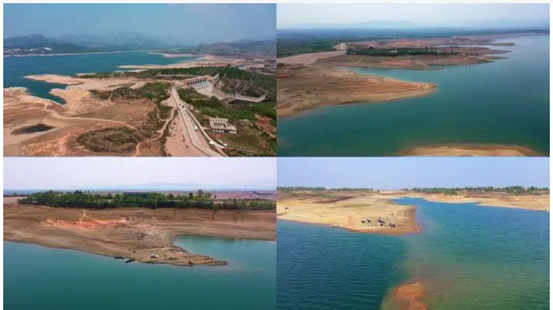

　　圖片水庫航拍圖

　　實施內容

　　本項目使用光纖將現場觀測房與管理處機房進行網絡通訊連接，將QimMoS+自動化變形監測系統軟件安裝至服務器作為自動化監測系統控制端，采用徠卡TM60&QM3000-PRO作為前端采集設備。并在觀測房處安裝串口攝像機及網絡音柱，以便后續自動化監測管理及維護工作。

　

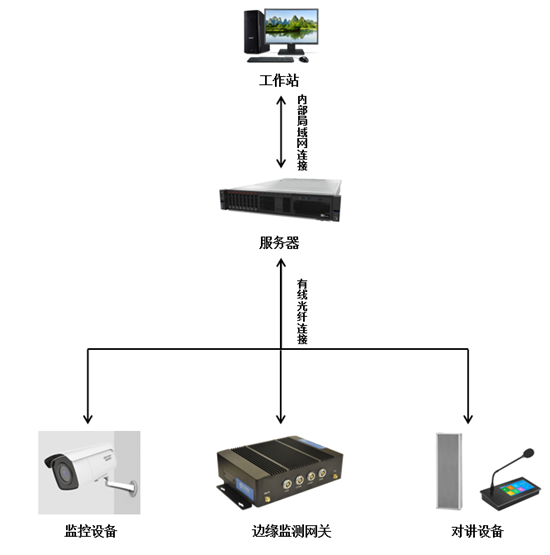

　　系統組成圖

　　監測點布置情況

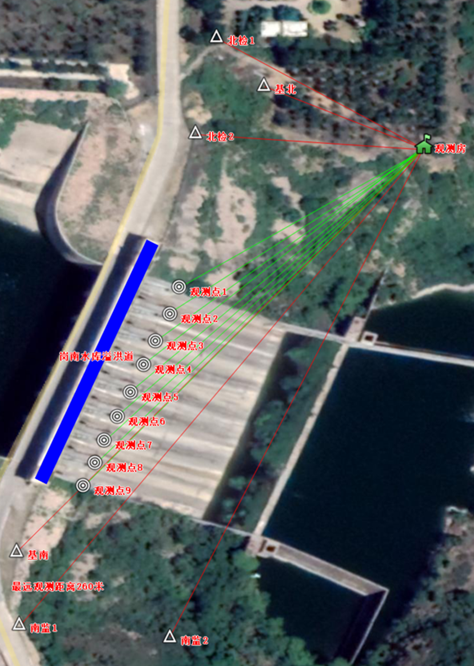

　　本項目新增溢洪道區域布設南檢1、南檢2、基南、北檢1、北檢2、基北共6個基準點，新增溢洪道布設9個監測點監測點布設位置如下圖:

　　

　　崗南水庫新增溢洪道水平位移自動化監測布置圖項目重難點分析

　?。?）網絡通訊線路布設

　　本項目要求前端設備與服務器之間使用內部局域網連接，以保證數據安全性，前端設備與服務器之間需進行長距離有線光纖（＞10km）布設連接通訊。為了保證光信號遠距離、低損耗的傳輸，整條光纖鏈路必須滿足非?？量糖颐舾械奈锢項l件。任何細微的幾何形變或者輕微污染都會造成信號的巨大衰減，甚至中斷通信。因此也對現場實施造成了極大的難度。

　?。?）監測設備保護

　　自動化監測設備實行無人值守工作模式，設備長期放置人煙稀少處，容易受自然環境、天氣、人為等因素，造成監測設備損壞、丟失引起的財產損失。

　　主要設備選型

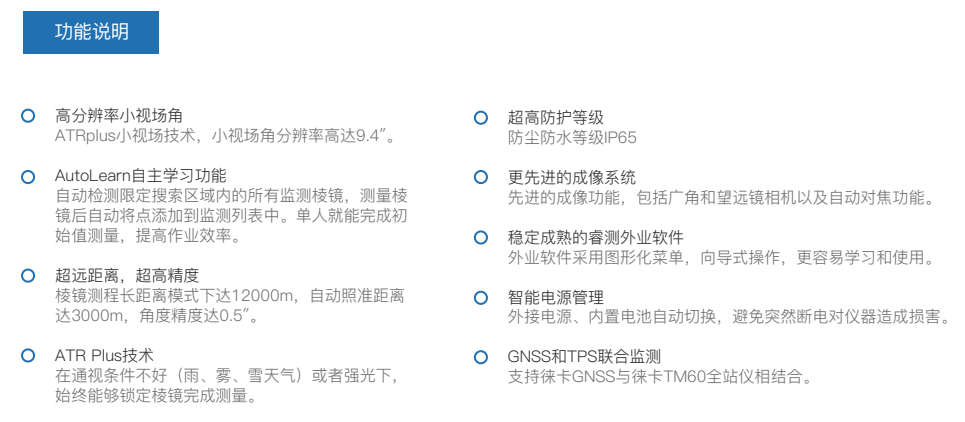

　　測量機器人

　　

　　徠卡TM60

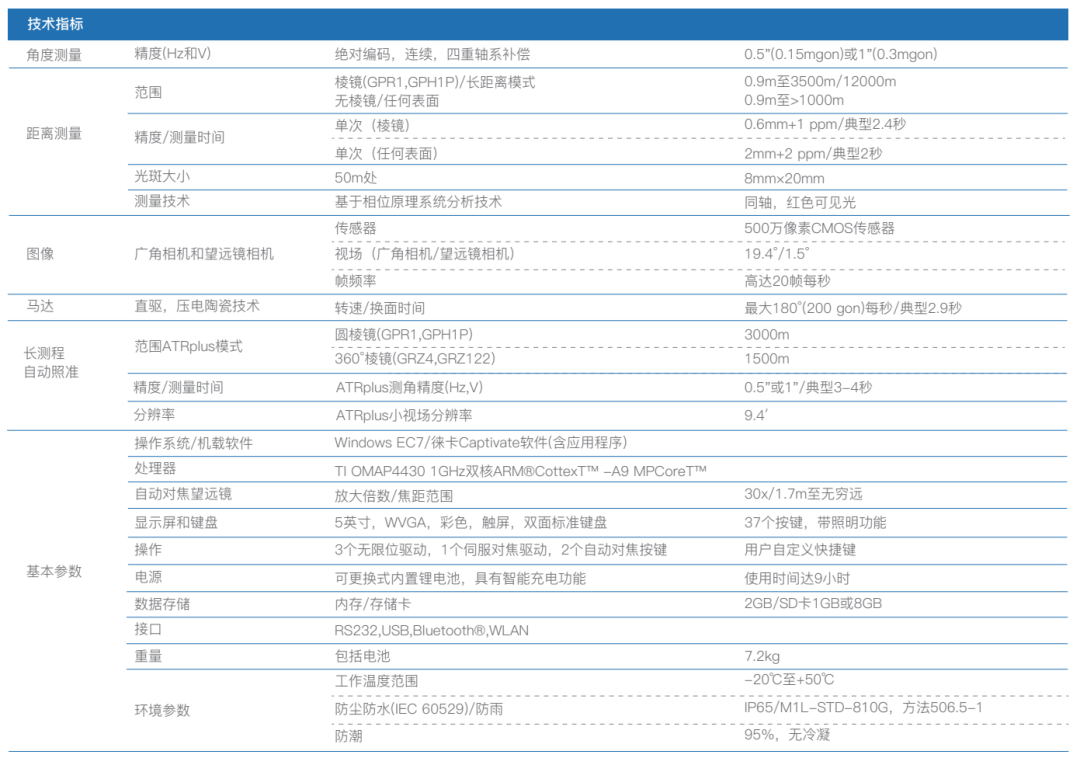

　　技術參數：

　　

　　


　　監測邊緣網關

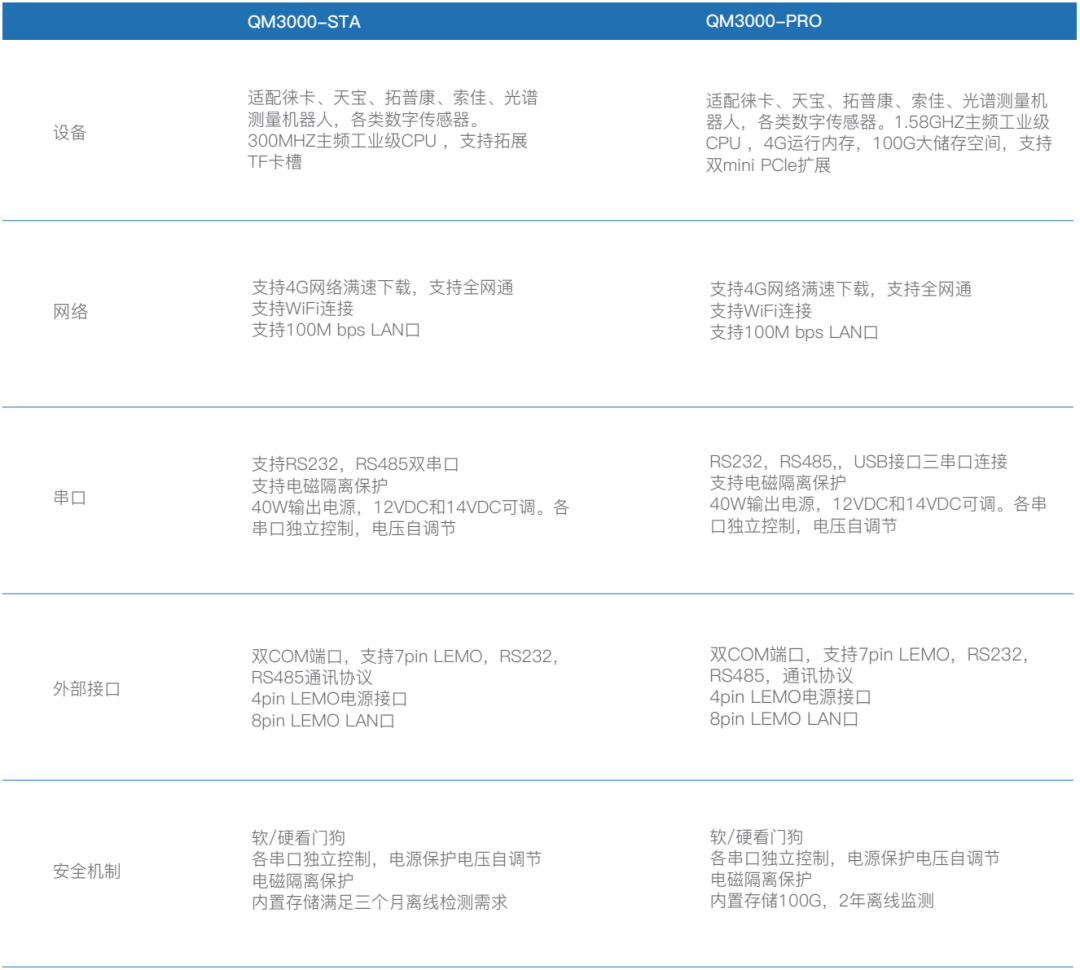

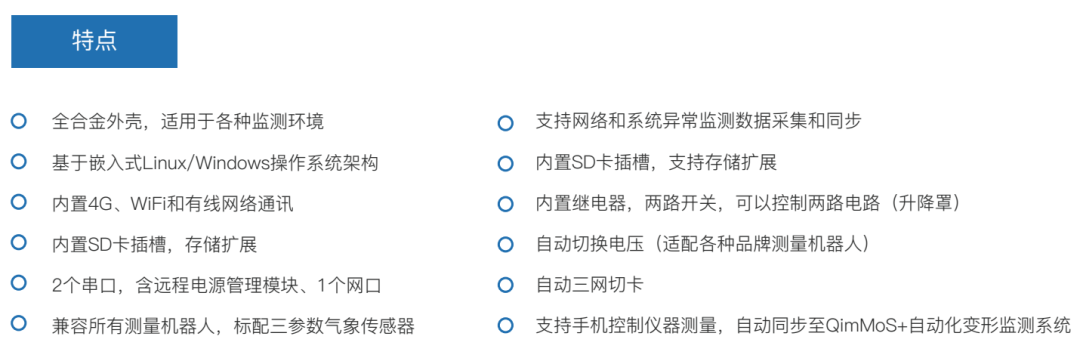

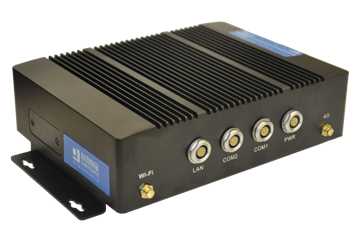

　　QM3000-PRO監測邊緣網關

　　

　　氣象傳感器

　

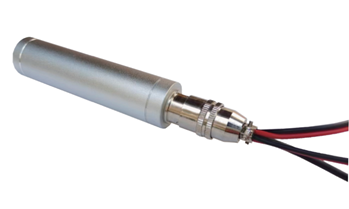

　　三參數QMSD-191

　　三參數（溫濕壓）氣象傳感器采用進口芯片，金屬殼體結構，具有使用壽命長、測量精度高、穩定性好、微功耗、傳輸距離長、抗干擾能力強等特點，符合世界氣象組織(WMO)規范，傳感器尾端采用標準航空插頭，連接方便快捷?？蓮V泛用于氣象、環境、農業、養殖業等各類的氣溫、氣濕、氣壓監測。

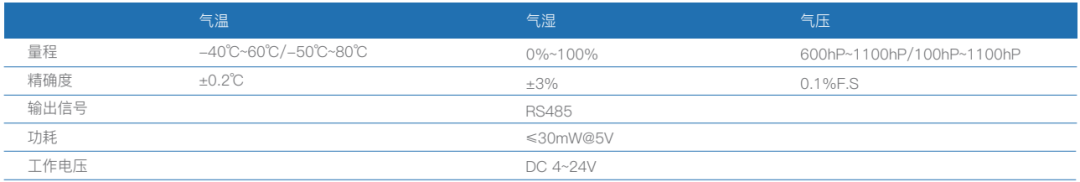

　　技術參數：

　

　　現場照片

　　

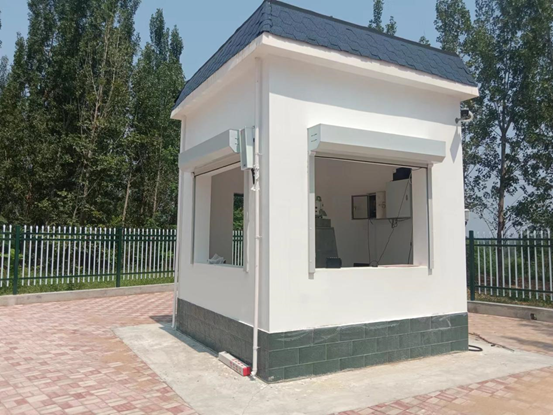

　　觀測房

　　總結

　　以上是本次大壩變形監測自動化項目實施案例分享，武漢巖石科技有限公司自動化監測平臺關于水利工程監測：支持GNNS、雨水情、大壩滲壓、滲流、裂縫、應力應變、內部變形等多種監測設備接入。監測軟件、平臺及產品適用于高鐵、鐵路、基坑、地鐵、隧道、礦山、水利工程建筑、橋梁、文物建筑等等多種場景，歡迎業內人士來電咨詢及技術交流。
