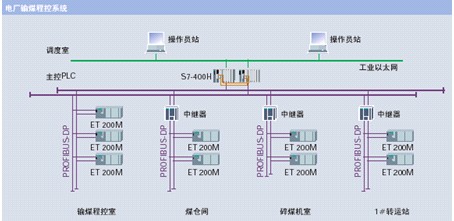

　　凝結水精處理系統、補給水系統、綜合水系統、輸煤系統、灰渣系統的程控系統配置基本相同，只是I/O點數不同，因此此處僅以輸煤系統進行說明。電廠輸煤程控系統典型配置圖如下圖所示：


　　此系統包括控制級的工業以太網和現場級的PROFIBUS網絡。共配置2臺操作員站，其中一臺作為工程師站，對系統進行組態和編程，完成后作為操作員站使用?？刂破鞑捎肧7 400H系統，并通過工業以太網與操作員站相連。

　　I/O采用遠程I/O的方式，并通過PROFIBUS與控制器S7400H相連。為保證長距離通訊的通訊速率，在PROFIBUS加裝了中繼器，用于對信號進行放大處理。

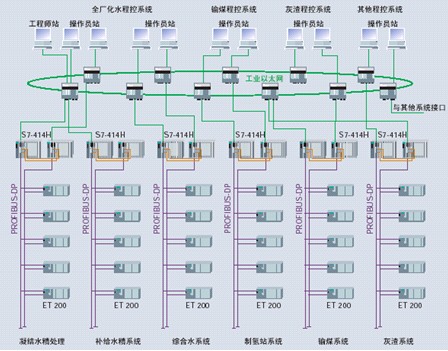

全廠輔機程控系統圖：


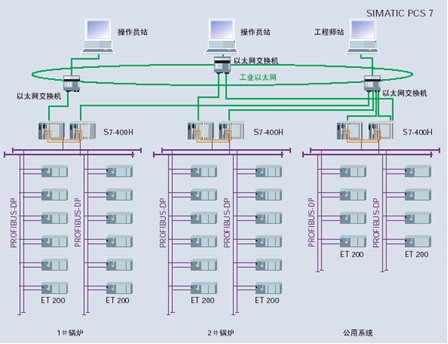

脫硫控制系統圖：
