中國人自己的高端運動控制網絡總線——固高gLink協議簇








伴隨工業4.0時代發展，機器人、自動化設備的快速演進，智能裝備相關的技術和產品都對運動控制網絡的性能、可靠性提出了更高的要求。運動控制網絡建立的基礎便是以太網總線，由于目前并沒有國際統一的標準，近幾十年來，以太網總線的發展百花齊放，大家常見的有EtherCAT，PROFINET，POWERLINK等。



其中發展最為迅速，規模最廣泛的莫過于是EtherCAT。因其優異性能，可以實現用傳統現場總線系統所無法實現的控制方法；在生態方面，目前市場上有大量的EtherCAT主站與EtherCAT從站的設備與產品，同時國內外有很多專業的第三方公司做EtherCAT方面的技術咨詢與技術服務；在芯片載體方面，F(xiàn)PGA廠家如Intel（Altera）和AMD（Xilinx），其他半導體廠家如TI，Infineon，Microchip等均支持EtherCAT從站芯片，當然倍福公司也提供EtherCAT接口芯片。對于從業人員，或許早已習慣使用國外的芯片載體作為設備設計的一部分，但是這種有限的授權模式，真的能夠適應復雜多變的國際形勢，充分保障供應安全嗎？

基于獨立自主的強烈訴求，固高公司耕耘十余年，發布了創新的、中國人自己的，高端運動控制網絡總線—gLink-II協議簇，將會搭載在易靈思FPGA中，為中國人自己的運動控制設備保駕護航。在技術層面，固高定位在工業網絡通訊協議，通過對國外主流品牌現場總線協議的分析，找到其中存在的共性和瓶頸問題，并以此著手進行研究突破。在商業模式上，摒棄市場主流工業總線技術的兩端封鎖（開發、應用），固高要做真正意義上的全互聯網絡技術平臺，實現自底向上高帶寬動態可觀可測可控的業務模式，以及自頂向下柔性可重構的生態模式。gLink-II總線技術以千兆以太網、高通信帶寬進行高速控制，采用環形冗余拓撲結構，實現數據冗余和鏈路冗余，保證了系統的高速實時響應和大數據傳輸，提高了系統的通信可靠性。


GLink-II & GLink-I協議拓撲

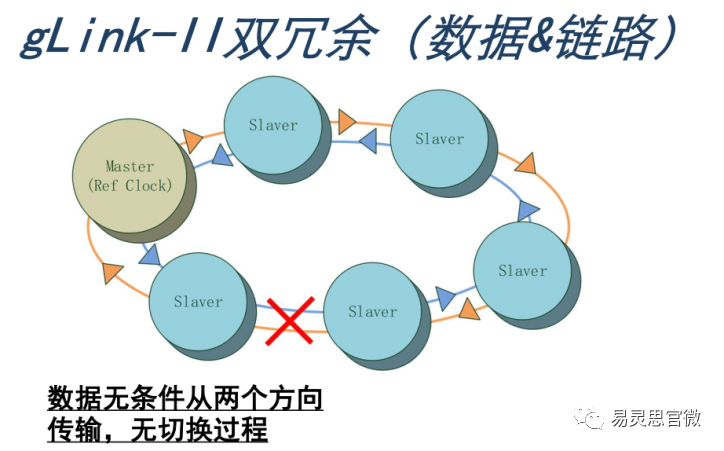

gLink-II 雙冗余設計

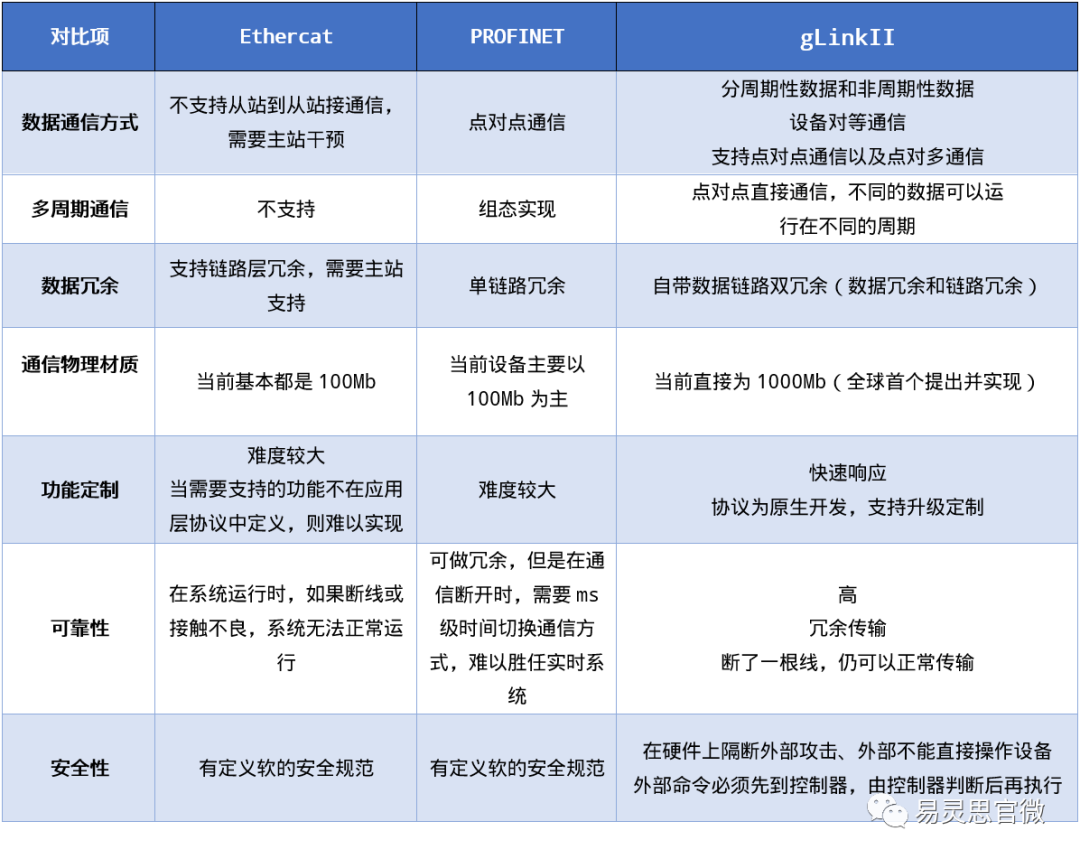

與市場主流的總線進行對比，固高具備多項創新優勢：


易靈思作為一家國產FPGA公司，同樣秉承著創新思想，研發革命性的Quantum架構，以及獨特的Efinity IDE工具，具備低功耗、小體積、高性價比的特點，在工業領域有著廣泛的客戶應用經驗。40nm Trion系列FPGA已在固高多項運動控制產品中批量使用。同時，固高gLink-II總線也已在Trion T13F256 FPGA進行充分驗證，配置主從站的情況下，僅需消耗約8K LUTs。

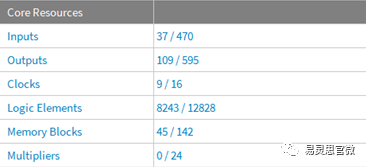

基于T13F256 FPGA配置主從站的資源占用情況

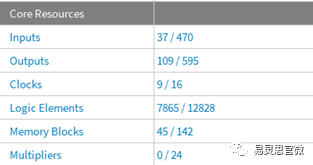

基于T13F256 FPGA僅配置從站的資源占用情況

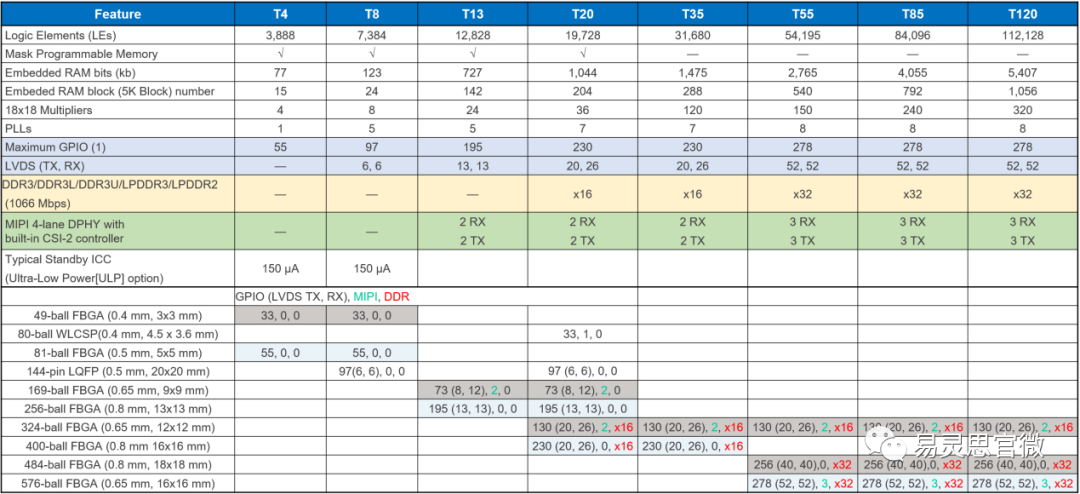

易靈思40nm Trion系列FPGA選型表

如果您對固高科技的gLink-II運動控制總線，或易靈思在工業領域的應用感興趣，請聯系：sales@elitestek.com
