　　華大九天PowerMOS版圖自動化工具助力電源管理集成電路設計

　　在電源管理集成電路(PMIC)設計中，為確保PowerMOS器件滿足電流密度（EM）和導通電阻（RDSon）的指標要求，傳統方法依賴于人工重復工作和版圖迭代調整。這個過程繁瑣耗時且易出錯。為了更好優化，設計廠商積極嘗試利用自動化工具，以提升設計效率和產品質量。


　　Empyrean Andes™Power解決方案

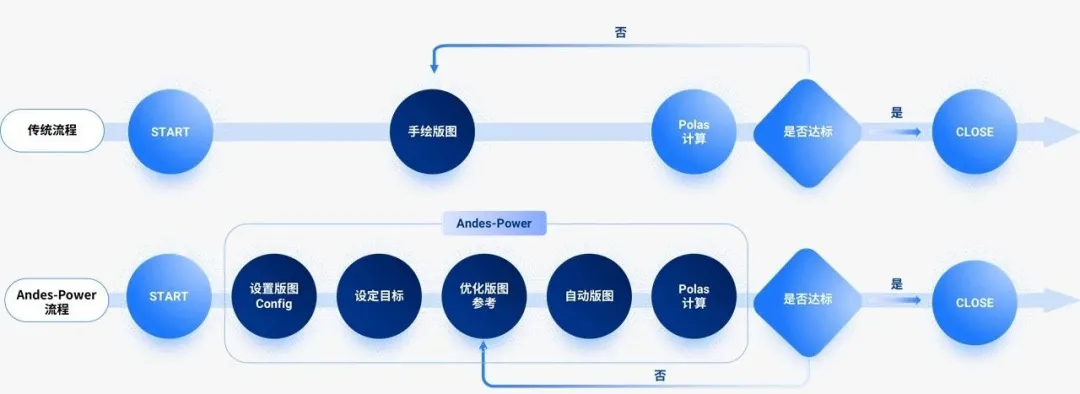

　　針對上述問題，華大九天推出了Empyrean Andes™Power工具，該工具包含兩大主要功能：PowerMOS版圖自動生成工具（Andes-Power Generator）和基于仿真加數學算法的版圖優化工具（Andes-Power EM/RDSon Iteration-Correction）。Andes-Power通過智能算法，有效避免了用戶手工反復繪制迭代版圖的繁瑣過程，能夠自動尋優以滿足或超越用戶設定的Sign-Off目標。此外，該工具運用迭代技術，不僅有效減輕了人力資源的負擔，還利用并行計算和自動化參數生成顯著提升了迭代效率。參數化后的版圖不僅為相似的設計提供了初始參考和經驗積累，還為版圖經驗較少的設計人員提供了快速上手的便捷途徑。

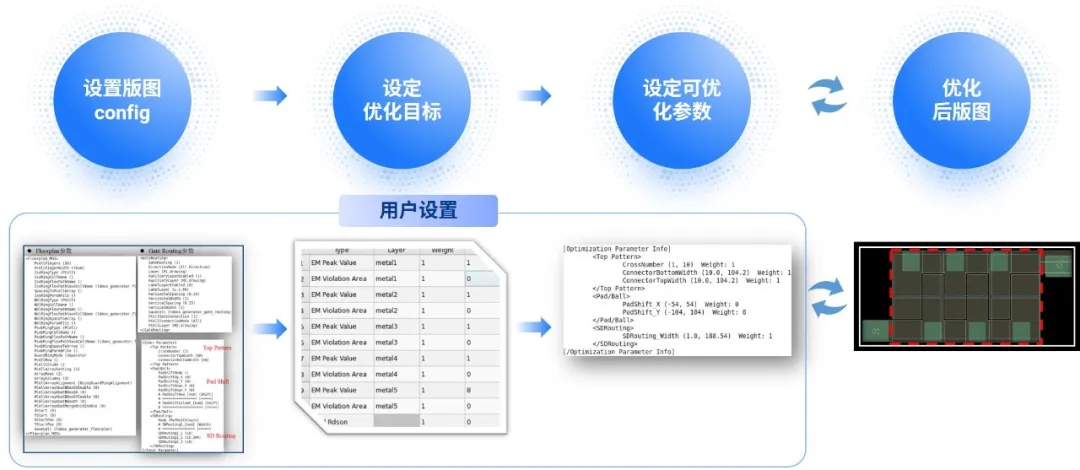

　　Andes-Power Generator將PowerMOS版圖劃分為符合用戶習慣五大功能模塊：Floorplan、SD Routing、Gate Routing、Top Pattern和VIA/Cup Pad。這些模塊為用戶提供了豐富的Config選擇和Pattern樣式，以支持其便捷地實現不同的封裝設計、GuardRing隔離案例、Metal Option下各層橫縱繞線、Gate分區模式以及繞線模式等。版圖一旦形成參數化后，可在幾分鐘內實現快速調整。此外，Andes-Power的EM/RDSon Iteration-Correction功能可以設置每層金屬的EM Peak、違例面積、Total RDSon等指標，提供多種評價方式，通過數學優化算法尋找優化方向并且反復迭代，以快速獲得滿足或優于指標的版圖。

　　應用實例

　　國內某知名晶圓制造企業的設計流程中采用了華大九天的Andes-Power解決方案，不僅實現版圖設計過程全面自動化，還顯著提升了版圖質量。


　　01

　　工作效率提升

　　用戶首次配置某一特定工藝條件時，盡管需要花費一定的時間，但后續的配置過程更加高效，甚至可能免去重復配置的繁瑣過程。在首次配置過程中，用戶僅需1個小時就完成了環境和Config設置，并生成初始版圖。隨后，用戶僅需10個小時便完成了版圖優化的全部工作，較之耗費7天的傳統流程，工作效率得到顯著提升。

　　02

　　EM/RDSon效果顯著

　　在滿足EM規則的前提下，RDSon實現顯著優化。以24V NLDMOS設計為例（Total Width 16200），在版圖優化過程中以及滿足EM規則的前提下，成功實現將RDSon降低了7%。在這個例子上，原本Metal1的臨界尺寸（CD）超EM規則36%，但經過優化后，CD為0.4032，不僅滿足EM規則，且過電流密度能力得到了3倍以上的提升。

　　借助Andes-Power工具，用戶可以高效、便捷地產生Device版圖，在提高設計質量的同時還可以節省設計時間，帶來了約16倍的加速比。

　　結語

　　華大九天推出的Empyrean Andes™Power工具，通過自動化生成和優化PowerMOS版圖，相較于傳統的人工設計版圖方式，極大地簡化了用戶工作流程，有效避免重復勞動，顯著提高了設計效率和產品質量。
