　　西門子EDA的全流程產品組合助力工程師實現出色的IC設計驗證效率

　　設計人員需要一套能夠無縫地運行前端到后端設計的集成式工具。西門子EDA的全流程產品組合提供了執行模擬/混合信號集成電路(IC)設計所需的所有不可或缺的工具。本文將簡要概述使用S-Edit原理圖輸入環境的前端流程，然后更詳細地描述Analog FastSPICE™(AFS)平臺仿真器以及使用該仿真器進行基本放大器設計驗證的步驟。

　　S-Edit

　　S-Edit通過一個直觀且高度可定制的圖形界面與所有西門子仿真器產品無縫集成。S-Edit開箱即用，非常容易上手，消除了切換工具時常常需要的大量學習時間。S-Edit頂部提供了全面且可自定義的工具欄，可以輕松訪問許多設計功能的快捷方式并提高生產效率，因?yàn)闊o(wú)需在復雜的子菜單和下拉選項中查找功能。與設計相關聯的庫和單元、命令窗口以及與實例或測試電路相關聯的屬性，在S-Edit中的位置都很靈活，可以分離并且易于重新配置，以適合任何工作方式或顯示風格。

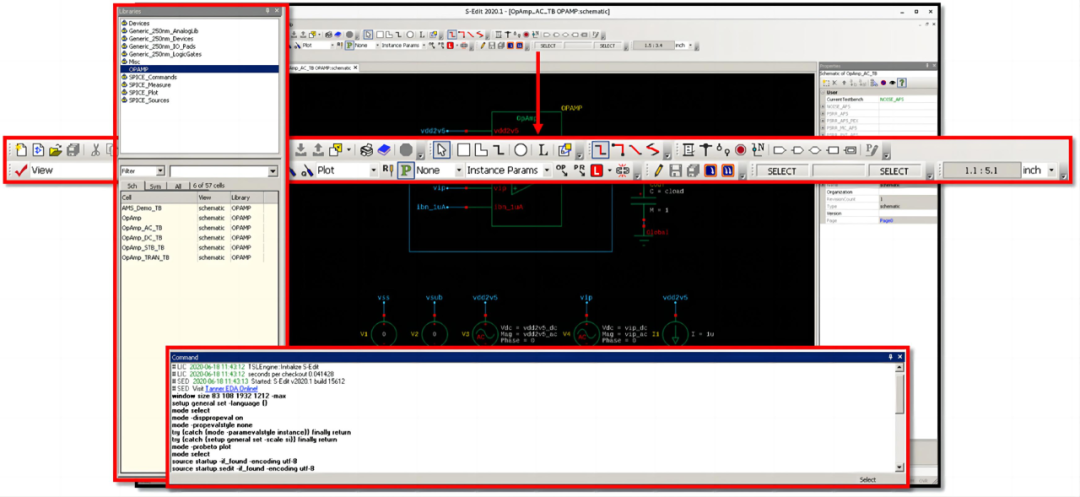

　　S-Edit原理圖輸入環境

　　運算放大器設計

　　S-Edit中繪制了一個八晶體管、兩級運算放大器(op amp)設計實現的簡易原理圖。底部繪制了虛設器件，以便為NMOS下拉電流構建完整的矩形中心對稱版圖結構。下圖所示為運算放大器設計單位增益反饋配置的輸出補償放大器的簡易直流測試電路。

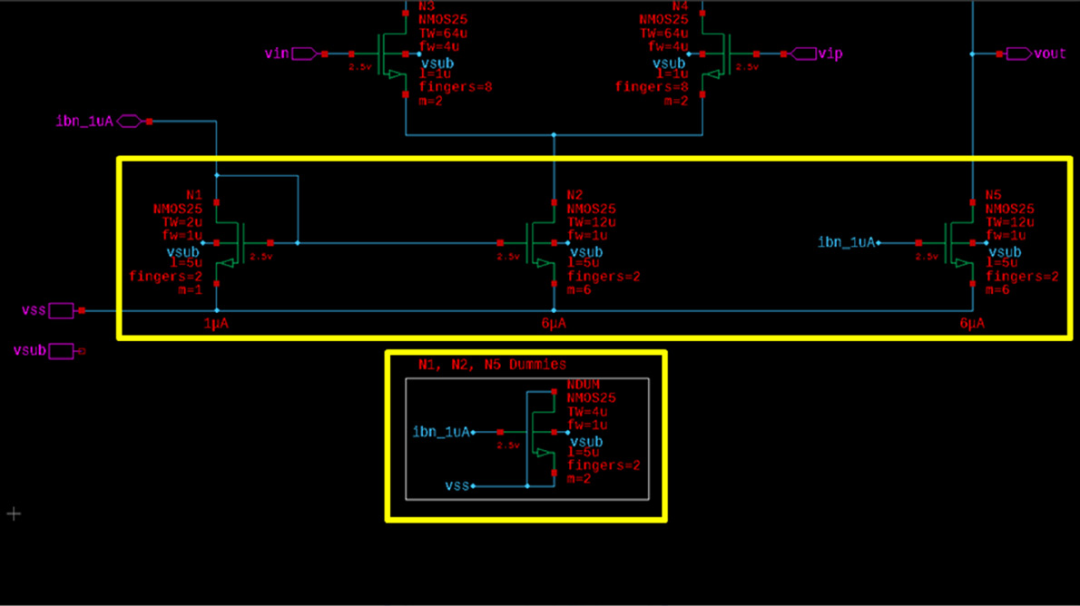

　　一個兩級運算放大器的原理圖

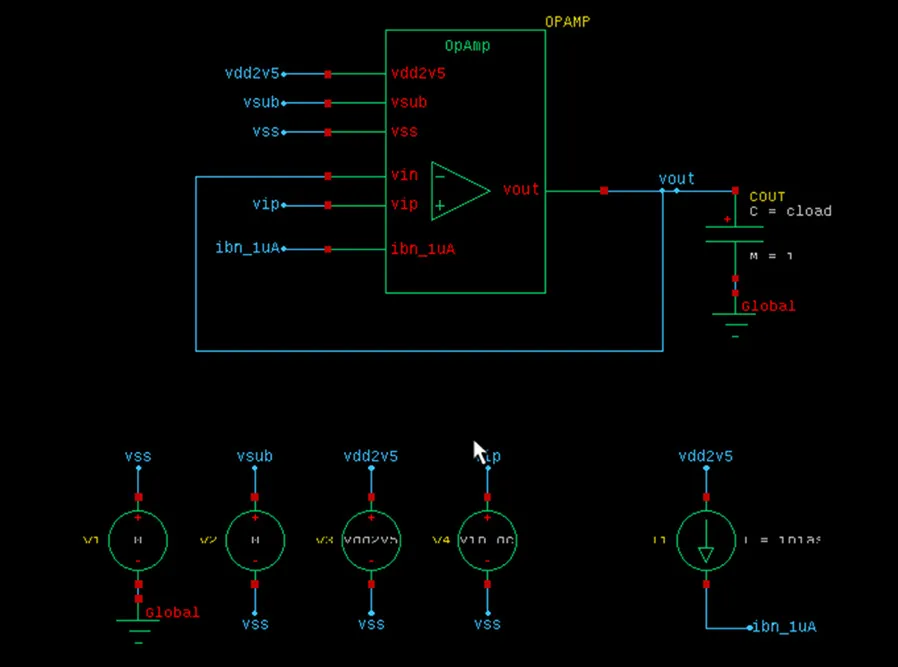

　　直流測試電路

　　仿真設置

　　仿真設置可以使用下圖所示的相關工具欄按鈕啟動，允許用戶對各種仿真分析及測試電路進行設置。

　　用于啟動仿真設置窗口的菜單圖標

　　在仿真設置窗口中，可以使用Sim testbench（仿真測試電路）下拉菜單創建測試電路。選擇仿真器后，圖形界面上的所有相關仿真選項和分析都會相應地調整。S-Edit支持三個仿真器：T-Spice、Eldo™和AFS。針對此設計，已創建若干直流仿真測試電路。原理圖測試電路可能與幾個全部在此菜單下創建、重命名、復制和保存的不同仿真測試電路相關聯。

　　用于直流掃描分析的仿真測試電路設置

　　值得注意的是，其中沒有隱藏選項或彈出式菜單，所有內容全部顯示在仿真設置中各個相應的子窗口中。例如，AFS的Simulation Options（仿真選項）子菜單如下圖所示。選擇一個選項會在底部顯示用戶手冊中的簡要說明。

　　仿真設置窗口及幫助
