　　摘要：本文介紹的系統首先將水位計、雨量計等數據采集到PLC處理，然后PLC通過串口線連接DTU，廈門物通博聯把數據通過移動的GPRS網絡傳輸?shù)奖O(jiān)測中心進行監測和管理?！　‰S著我國經濟社會的發展，對行業信息化建設不斷提出新要求，對觀測手段和方法以及水行業的監測技術的研發和應用提出了越來越高的要求;現代電子技術、傳感技術、通信技術和計算機技術的迅速發展，也促進了水行業監測技術自動化的發展。　　本系統首先將水位計、雨量計等數據采集到PLC處理，然后PLC通過串口線連接DTU，廈門物通博聯把數據通過移動的GPRS網絡傳輸?shù)奖O(jiān)測中心進行監測和管理。 　　一、水行業監測自動化技術的應用　　(1)水行業監測的范圍與內容：　　水行業監測是傳感器技術與采集、存儲、傳輸、處理技術的集成?！　”O(jiān)測范圍：江、河、湖泊、水庫、渠道和地下水等?！　”O(jiān)測內容：水位、流量、雨量、流速、壓力和水質等?！　?2)水位的采集和傳輸　　用于自動化監測的水位傳感器主要有浮子式水位計、壓力式水位計、電子水尺和超聲波水位計等。這些傳感器可以直接接到PLC上，自動監測水位參數。廈門物通博聯地下水位的監測與地表水相同。目前，省水文監測站與各采集點之間的數據通信主要采用手工抄錄或PSTN電話線傳輸。采用電話線傳輸數據時，由于每次撥號都需要等待，速度慢，而且費用也較高。同時，由于各監控點分布范圍廣、數量多、距離遠，個別點還地處偏僻，因此需申請很多電話線，而且有些監控點有線線路難以到達。　　GPRS具有速度快、使用費用低的特點，其傳輸速度可達171.2kb/s。與有線通訊方式相比，廈門物通博聯采用GPRS無線通信方式則顯得非常靈活，它具有組網靈活、擴展容易、運行費用低投，維護簡單、性價比高等優點因此，目前正考慮采用GPRS無線傳輸方式解決污染源監測數據的實時傳輸問題。 　　二、解決方案介紹　　1　系統結構

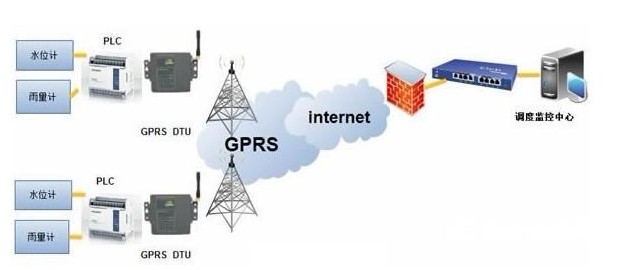

　　2　GPRS無線網絡與中心軟件的連方式　　中心用一個服務器組作為中心接收，中心采用ADSL等INTELNET公網連接，采用公網固定IP或者公網動態IP+DNS解析服務。廈門物通博聯此種方案先向INTERNET運營商申請ADSL等寬帶業務。　　1) 中心公網固定IP：監控點直接向中心固定IP發起連接。運行可靠穩定，推薦此種方案。(當然固定IP費用比較高，視客戶需求而定)　　2) 中心公網動態IP+DNS解析服務：大部分IP都是動態的，而且費用相對便宜?！　?　組成部分　　如上圖所示水文遠程測控調度系統由調度中心、無線GPRS網絡、遠程終端單元(GPRS無線傳輸設備，PLC)幾個部分組成：　　1)遠程終端單元　　遠程終端單元分散的分布在遠程各個遙測點上，主要由GPRS模塊、電源、天線、PLC及各種水行業傳感器等幾部分組成。PLC與現場儀表(傳感器)相連，對現場儀表(傳感器)的開關量、模擬量信號進行數據采集、處理、存儲并通過GPRS模塊向調度中心傳送數據，廈門物通博聯接收并執行調度中心的命令。PLC可根據客戶要求選擇使用，如LG、西門子、三菱、歐姆龍等?！　o線傳輸設備：GPRS DTU透明無線數據傳輸終端，通過RS232/RS485/TTL與水行業設備采集點的各個PLC連接，通過GPRS網絡,把數據傳到調度中心。　　2)調度中心　　調度中心計算機處理系統是一個開放式實時應用系統，實現全部的數據處理工作。中心的功能有：數據收發管理、站點管理、水行業數據管理和系統管理?！　?shù)據遙測功能：定時巡測、手動巡測、隨機抽測、分組召測?！　∵b控功能：控制RTU開關量輸出點的開、關狀態、遙信開關狀態?！　?shù)狀態管理功能：設置修改各測量數據上、下限值，通訊參數?！　≡诰€組態功能：新增數據采集點等參數通過組態定義即可完成?！　?shù)據庫管理功能：對測得的數據建庫，對數據進行處理，查詢歷史數據，報表打印?！　?shù)據顯示功能：能顯示測量的各種數據、遙信開關狀態、各種系統圖形等，具有圖形功能,模擬顯示管網圖、水廠工藝流程圖等?！　屝扌蘩怼⑼Ｋ?、管網沖洗等數據錄入及統計?！　?shù)據共享功能：提供一個WEB站點，該WEB站點使公司寬帶內部網的任意一臺工作站只通過WEB瀏覽器就可以登陸查看所有監控點的實時數據和存儲的任何時間段的歷史數據?！　B門物通博聯WEB站點通過用戶身份認證授權方式控制該用戶可訪問那些監控點的實時監控?cái)?shù)據和存儲的任何時間段的歷史數據。調度中心系統管理員能增加、刪除可訪問用戶，并對用戶進行不同權限的授權。該WEB站點應能通過超鏈接方式聯入公司統一平臺。
