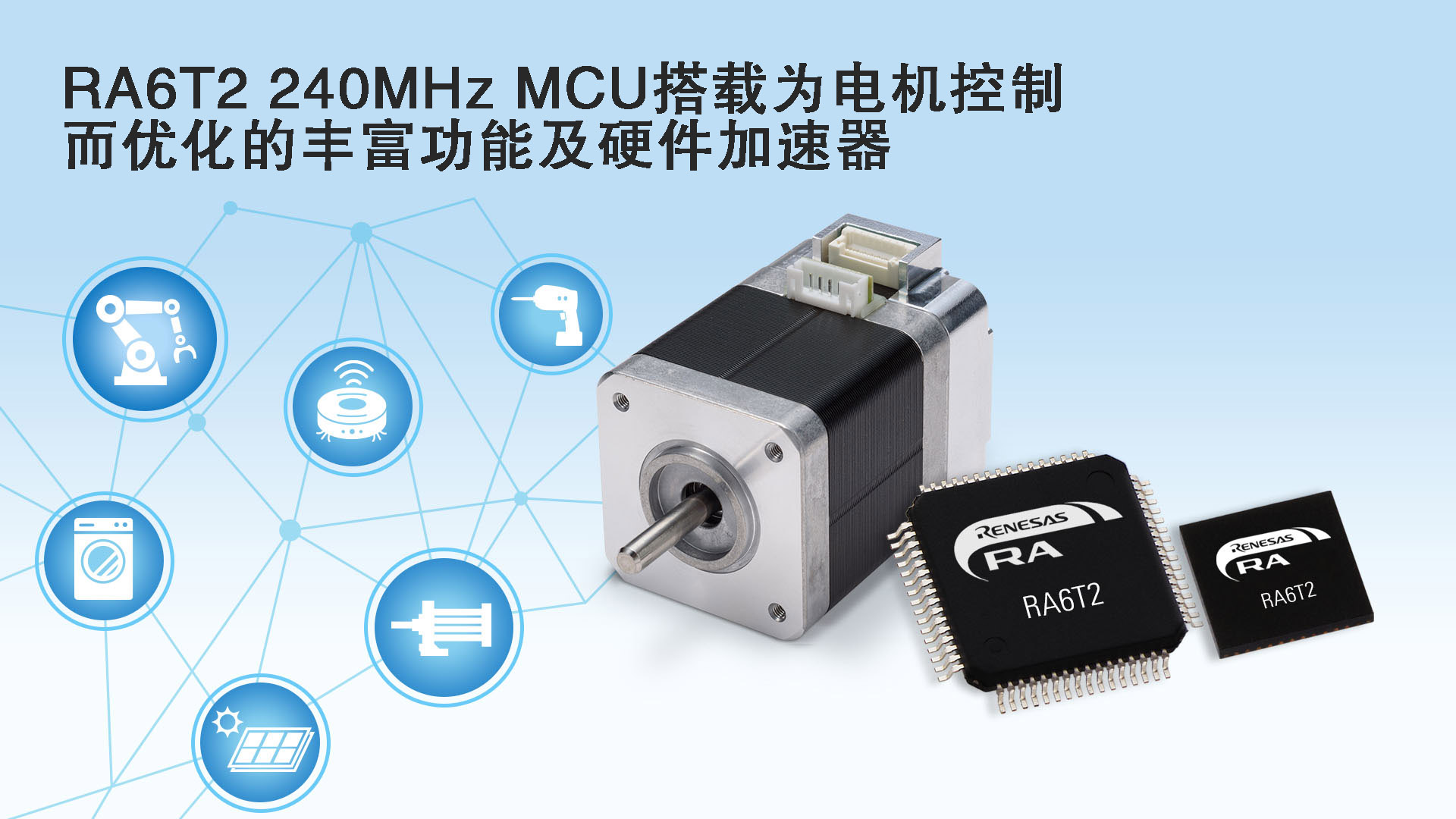

瑞薩電子推出RA6T2 MCU，適用于變頻設備、樓宇自動化和工業驅動應用中的下一代電機控制

全新MCU憑借高頻Arm Cortex®-M33核、硬件加速器和特定功能配置實現更高性能、更經濟的電機控制功能；新型、易用的電機控制工具和套件可加速設計進程

2021 年 12 月 8 日，日本東京訊 - 全球半導體解決方案供應商瑞薩電子集團（TSE：6723）今日宣布，推出RA6T2 MCU產品群，該產品具備專為電機控制設計的豐富外設功能和硬件加速器，為家電、智能家居、工業和樓宇自動化以及變頻器控制中的電機控制設計，提供了卓越的性能、功能和成本效益組合。

基于240MHz的Arm Cortex®-M33內核，全新RA6T2 32位MCU具有針對高性能和精密電機控制而優化的外設，以在提高性能的同時降低材料清單（BOM）成本。例如，兩個獨立的ADC單元實現最大速度為0.16μs的高速轉換，包括三個通道的同步采樣和保持功能，以檢測電機的三相電流。產品還內置了可根據輸入電壓范圍設置增益的放大器，并將檢測異常電壓輸入和過電流的比較器等外部模擬元件整合在內。此外，可調節的PWM定時器使移植現有算法變得更加便捷。該產品還與其它模擬功能配合，提供異常情況下的PWM輸出關斷安全功能。憑借這些功能，RA6T2單芯片可同時控制多達兩個無刷直流（BLDC）電機。

嵌入式硬件加速器包括一個三角函數單元（TFU）和一個無限脈沖響應（IIR）濾波器。其中，TFU無需查表即可執行高速計算，從而有效利用ROM。IIR濾波器則提供了系數設置方法，可簡化現有算法的移植。

瑞薩電子物聯網及基礎設施事業本部高級副總裁Roger Wendelken表示：“我們電機控制領域的客戶期待在競爭激烈的市場中實現產品差異化。RA6T2產品群帶來獨特的性能和功能組合，可面向各種應用提供經濟高效、功能強大的設計。”

RA6T2產品群MCU的關鍵特性

Ÿ 240MHz Arm Cortex-M33內核，512KB閃存，64KB ECC SRAM，16KB數據閃存

Ÿ 工作溫度范圍為Ta = -40ºC至105 ºC

Ÿ 工作電壓為2.7V至3.6V

Ÿ 提供五種封裝選項：100引腳LQFP、64引腳LQFP、48引腳LQFP、64引腳QFN和48引腳QFN

Ÿ Trustzone安全功能

Ÿ 由瑞薩靈活配置軟件包（FSP）支持，便于從其它瑞薩MCU移植設計

Ÿ 集成TFU和IIR濾波器的硬件加速可提高性能并降低CPU負載，實現通信等并行任務

Ÿ 集成的模擬功能包括兩個12位ADC、一個12位DAC、一個比較器和一個可編程增益放大器（PGA）

Ÿ PWM定時器支持七種互補的PWM載波生成方式，實現多種控制算法，支持最小156psec改變占空比的高分辨率PWM輸出

Ÿ 集成了10通道通用定時器（GPT）、2通道異步定時器和一個看門狗定時器

Ÿ 集成通信接口：CAN FD、2個I2C、6個SCI、2個SPI

Ÿ DMA控制，時鐘發生器，片上振蕩器，中斷控制器

Ÿ 安全功能包括一個PWM輸出使能單元（當檢測到異常時會關閉PWM輸出），存儲器保護單元，ECC SRAM，ADC自檢功能

成功產品組合

瑞薩將RA6T2與其他產品互補進行無縫協作，面向電機控制打造“成功產品組合”。例如其中一款成功產品組合，BLDC牽引電機控制包含了瑞薩為電機控制而優化的新型RAA227063智能柵極驅動器。瑞薩現已基于其兼容產品推出適用于各種應用和終端產品的250余款“成功產品組合”。

動感瑞薩電子：工業自動化業務部副總裁坪井俊秀評價電力線通信（PLC）解決方案

2021 年 11 月 30 日，日本東京訊 - 全球半導體解決方案供應商瑞薩電子集團（TSE：6723）今日宣布，推出電力線通信（PLC）調制解調器IC——R9A06G061。該產品無需中繼器即可在1公里或更遠的距離上實現高達1Mbps的高速通信，這一卓越性能無疑擴展了PLC的實際應用范圍。其優化的模擬外設功能減少了外部所需的組件數量，使系統成本更低、結構更為緊湊。由此，全新R9A06G061非常適用于智能電表（過去為PLC的主要應用領域），以及暖通空調（HVAC）控制、寫字樓照明系統控制和太陽能發電系統的串聯監測與功率調節器控制等應用。由于無需部署專用線纜，R9A06G061還可在蜂窩天線監測或潛水泵電機控制等應用中實現低成本系統監測功能。

瑞薩目前的R9A06G037 PLC調制解調器IC支持G3-PLC和PRIME標準，可用于實現具有網狀拓?fù)浣Y(jié)構的大規模多跳網絡，而全新R9A06G061則專門設計用于配置具有總線或星形拓?fù)浣Y(jié)構的簡單點對點（P2P）網絡。改進的傳輸驅動能力使設計人員能夠?qū)⒖蛇B接的設備數量翻倍，達到200多個。此外，該IC卓越的噪聲容限使其適用于廣泛的應用和環境。

瑞薩電子工業自動化業務部副總裁坪井俊秀表示：“安裝專用信號線纜所產生的相關成本、延長的施工時間，以及額外設備的維護開銷已成為樓宇和基礎設施設備管理中的關鍵問題。PLC則是克服這些問題的出色解決方案。我相信，瑞薩專為P2P網絡設計的全新產品將進一步拓寬PLC的實際應用范圍。”

開發環境

瑞薩還發布分別用于交流與直流供電的評估套件。這些評估套件以及在PC上運行的通信性能評估工具支持通信特性評估、錯誤分析和故障排除。瑞薩同時提供評估軟件和各種文檔，使開發人員能夠即刻啟動開發及調試。評估套件硬件的設計數據可應要求提供，以支持更迅捷的產品開發。

成功產品組合

瑞薩將R9A06G061與其它互補且無縫協作的模擬和電源產品相結合，打造面向各類應用的“成功產品組合”。其中“用于交流/直流供電的高速和長距離電力線通信單元”成功產品組合也包含了AC/DC和DC/DC轉換器。瑞薩現已推出適用于各種應用和終端產品的250余款“成功產品組合”。
