【TWINHOW推好高質量發展科技觀察：工業自動化中的工業現場總線的干擾問題】

在現場總線控制系統中，依據行業工藝不同、系統結構不同、類型設備不同、運行環境不同等眾多因素，具體的干擾問題也是五花八門。各種各樣的干擾極易引發通信故障，因此通過一些直接有效的手段去提高系統的抗干擾能力，對于保障生產是非常有必要的。

博森泰克：工業自動化中的工業現場總線的干擾問題

眾所周知，無論是在工廠控制領域還是過程控制領域，干擾是每個工控人繞不開的永恒話題，可以說，如果從事工業自動化現場的系統維護工作，干擾問題可能會遲到，但絕不會缺席。
什么？你還沒有遇到過？那你的幸運基本上已經超過90%的維護工程師！


事實上，所謂的“干擾問題”只是一個籠統的說法，作為一個復雜的綜合性問題，其中涉及到的相關技術非常廣泛，值得深入探討。今天，我們就先淺聊一下關于現場總線應用中的“干擾問題”。
在現場總線控制系統中，依據行業工藝不同、系統結構不同、類型設備不同、運行環境不同等眾多因素，具體的干擾問題也是五花八門。各種各樣的干擾極易引發通信故障，因此通過一些直接有效的手段去提高系統的抗干擾能力，對于保障生產是非常有必要的。


SOURCE

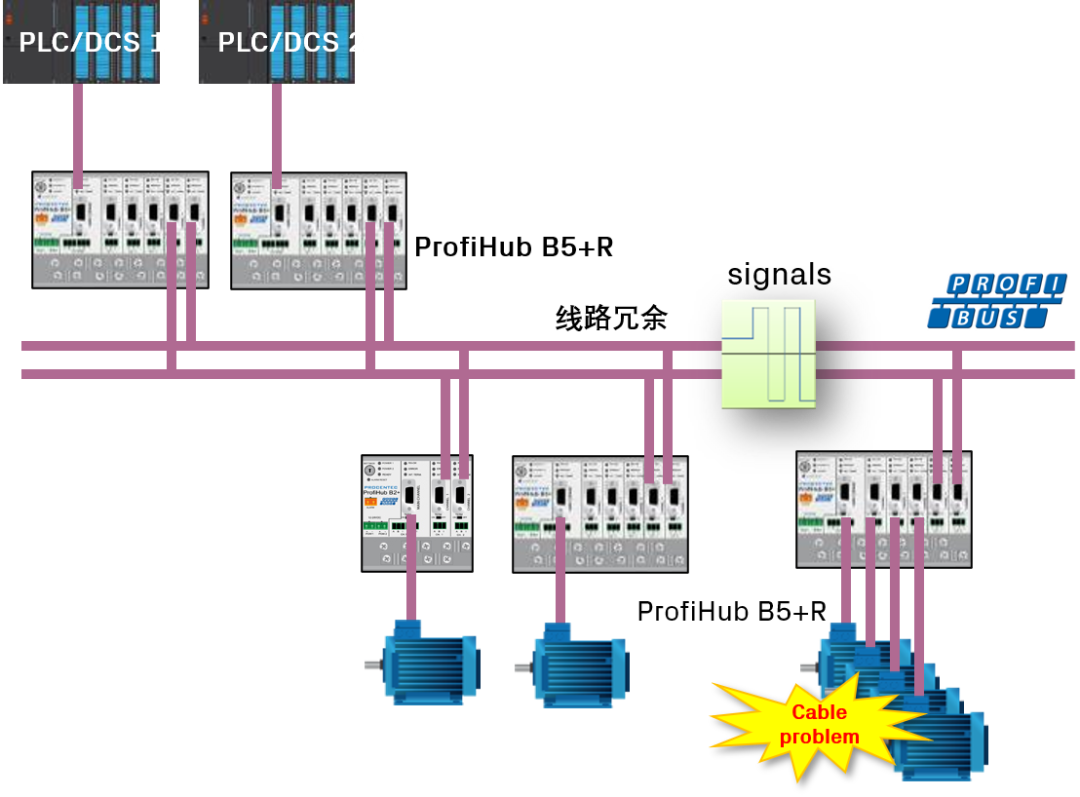

造成總線控制系統干擾的一些原因


根據多年的排故經驗我們發現，對于現場總線系統來說，常見的干擾來源有以下幾種:

電纜混絞導致的干擾
我們在排故的過程中經常會發現，現場電源線纜與信號傳輸線纜距離很近甚至混絞在一起的現象。
電力線纜周圍有比較強烈的電磁環境，極有可能造成通訊的不穩定。



來自儲能負載的干擾
在控制系統中，往往有很多具備儲能特性的負載，如果沒有加裝信號隔離裝置或者浪涌吸收器，在一些特定情況下會產生較大的反電動勢，對系統通信信號造成影響。



接地不規范引起的干擾
PLC控制柜與大地之間存在著電位差,不規范的接地系統會因為這種電位差而引起干擾。


電網波動導致的干擾
在電網負荷發生變化的情況下，如大型設備啟停引起的諧波，會對電網質量產生影響，嚴重時會影響到總線系統的正常通信。




SOLUTION
總線控制系統干擾問題的一些應對方法


依據干擾產生的原因，避免干擾的影響可以從通過規范化施工來避免干擾產生和提高系統抗干擾能力兩方面入手。

其中，系統安裝實施的規范包括：
系統線纜敷設的規范性
電纜的作用是傳遞信號，但是其本身也有可能會成為干擾源，或者在受到干擾之后成為干擾信號的傳導介質。

為了避免這樣的情況發生，通常需要依據線纜類型進行部署。
在工業環境下可以將線纜分為：敏感信號線、不敏感信號線和低干擾電位線、強干擾信號源線和大功率電源線。


不同種線纜分開布置，中間隔開適當距離，不同線纜之間分開進行屏蔽。

正確規范的接地和屏蔽系統
接地在EMC方面的功能在于消耗干擾電流、阻止耦合。

一般建議在PROFIBUS中使用多點接地：


在參考導體中使用這種接地方法的優點在于：高頻情況下，接地系統具有較低的電位差。



在干擾情況較為嚴重的環境下，為了進一步提高系統的可靠性，還可以根據不同的現場條件和應用需求，來選擇適當?shù)脑鰪娛侄蝸硖岣呦到y(tǒng)的抗干擾能力。
例如選擇增加信號中繼器、浪涌吸收器、光纖來增強電磁環境下信號傳輸?shù)目煽啃院头€(wěn)定性。
PROCENTEC B5 和T1，是針對這一問題的完美CP：B5集成中繼器、集線器、分支器、隔離器功能，縮小了可能出現的故障范圍，同時具備冗余通道和報警觸點，極大地提高了PROFIBUS網絡的可靠性。
T1具備浪涌吸收功能，用于消除反射波。


電流隔離和冗余通道進一步將PROFIBUS網絡可能受到的干擾影響降低到最小。
更進一步，PROCENTEC的集成光電轉換、中繼器、集線器、分支器、隔離器功能的B4FO2，實現創建光纖主干網絡結構的同時，優化電信號端的網絡結構，非常適用于有強烈電磁干擾的環境和遠距離信號傳輸。



總的來說，雖然干擾并不是一個簡單的問題，但是只要通過專業的檢測明確具體的發生原因，并制定針對性的解決方案，也并非無法克服。
