【“ZiDongHua”之方案應用場：可編程邏輯控制器 (PLC)】?jī)煽钪悄芄β势骷?--“TPD2015FN”和“TPD2017FN”，用于可控制電機、螺線管、燈具和其他應用(如工業設備的可編程邏輯控制器)中使用的感性負載的驅動。

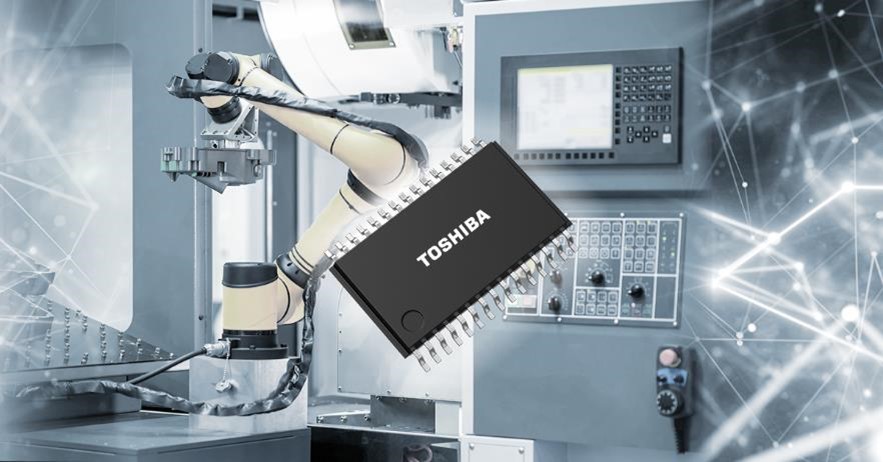

東芝推出有助于減小貼裝面積的智能功率器件

—小型高邊和低邊開關(8通道)—



中國上海，

——東芝電子元件及存儲裝置株式會社(“東芝”)宣布推出兩款智能功率器件---“TPD2015FN”和“TPD2017FN”，用于可控制電機、螺線管、燈具和其他應用(如工業設備的可編程邏輯控制器)中使用的感性負載的驅動。高邊開關(8通道)“TPD2015FN”和低邊開關(8通道)“TPD2017FN”從今日開始出貨。

新產品使用東芝的模擬器件整合工藝(BiCD)[1]，實現0.4Ω(典型值)的導通電阻，比東芝現有產品[2]低50%以上。TPD2015FN和TPD2017FN均采用SSOP30封裝[3]，其貼裝面積是現有產品[2]所用SSOP24[4]封裝的71%左右，高度是SSOP24封裝的80%，同時引腳間距縮小到0.65mm。這些改進有利于縮小設計尺寸。

新產品的最高工作溫度是110℃，高于現有產品[2]的85℃，支持工作溫度更高的應用。此外，兩款新產品還內置過流保護和過熱保護電路，有助于提高設計的可靠性。

應用：

Ø

- 工業可編程邏輯控制器

- 數控機床

- 變頻器/伺服器

- IO- 控制設備

特性：

Ø

- 內置N溝道MOSFET(8通道)和控制電路的單芯片IC

(高邊開關TPD2015FN具有內置電荷泵。)

- 采用小型SSOP30封裝，貼裝面積相當于SSOP24封裝的71%左右

- 內置保護功能(過熱、過流)

- 高工作溫度：Topr(最大值)=110℃

- 低導通電阻：RDS(ON)=0.4?(典型值)@VIN=5V，Tj=25℃，IOUT=0.5A

Ø 主要規格：

（除非另有說明，@Ta＝25℃）

器件型號

TPD2015FN

TPD2017FN

封裝

SSOP30

絕對最大額定值



供電電壓VDD（V）

-0.3至40.0

-0.3至6.0

輸入電壓VIN（V）

-0.3至6.0

VDDx－OUTx耐壓VDSS（V）

50.0

–

輸出耐壓VOUT（V）

–

50.0

輸出電流IOUT（A）

內部限制

功率耗散PD（W）

1.8

工作溫度Topr（℃）

-40至110

結溫Tj（℃）

150

儲存溫度Tstg（℃）

-55至150

工作范圍

工作供電電壓VDD(opr)（V）

@Tj＝25℃

8至40

2.7至5.5

電氣特性

導通電阻RDS(ON)典型值（Ω）

@VDD＝12V（TPD2015FN）

／5V（TPD2017FN），

VIN＝5V，

IOUT＝0.5A，Tj＝25℃

0.40

輸出數量

8

保護功能

熱關斷

過流保護




注：

[1] 雙極CMOS-DMOS

[2] 東芝現有產品：TPD2005F和TPD2007F

[3] SSOP30封裝：9.7mm×7.6mm×1.2mm(典型值)

[4] SSOP24封裝：13.0mm×8.0mm×1.5mm(典型值)

如需了解相關新產品的更多信息，請?jiān)L問以下網址：

TPD2015FN

https://toshiba-semicon-storage.com/cn/semiconductor/product/optoelectronics/detail.TPD2015FN.html

TPD2017FN

https://toshiba-semicon-storage.com/cn/semiconductor/product/optoelectronics/detail.TPD2017FN.html

如需了解TPD2017FN的應用信息，請?jiān)L問以下網址：

TPD2017FN應用說明

https://toshiba.semicon-storage.com/info/docget.jsp?did=143320

如需了解相關新產品在線分銷商網站的供貨情況，請?jiān)L問以下網址：

TPD2015FN

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TPD2015FN.html

TPD2017FN

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TPD2017FN.html
