大聯大品佳集團推出基于Nuvoton產品的電池監測方案

2023年3月23日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于新唐科技（Nuvoton）KA49517A或KA49522A的電池監測方案。

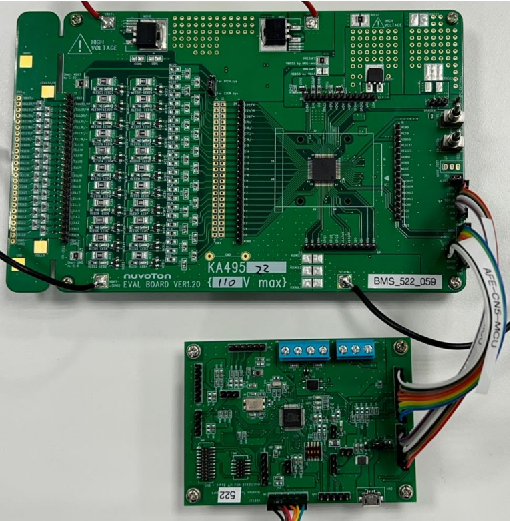

圖示1-大聯大品佳基于Nuvoton產品的電池監測方案的展示板圖


隨著電動化技術在當今社會的占比逐漸提高，電池管理芯片（BMIC）也迎來了快速發展時期。其主要的作用是對電池進行實時監測，防止其出現過充、過放、過壓、過流、過溫的狀況，以保證電池系統的平穩運行并延長電池的使用壽命。對于工業領域的電池管理芯片來說，除了要具有實時的監測功能，還需要符合安全、可擴展以及設計簡易的三大特性。針對這些需求，大聯大品佳基于Nuvoton KA49517A或KA49522A芯片推出了電池監測方案，可實現工業儲能電池在內的多種電池監測功能。

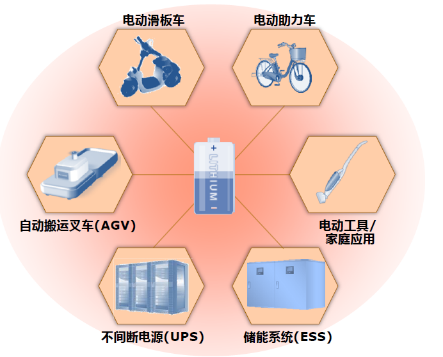

圖示2-大聯大品佳基于Nuvoton產品的電池監測方案的場景應用圖

Nuvoton成立于2008年，是一家專注于開發微控制/微處理、智能家居及云端安全相關應用IC、電池監測IC等產品的公司，其具有靈活的技術、先進的設計能力及數字模擬整合能力，并且通過不斷創新的產品、制程及服務能為客戶提供高性價比的產品。

本方案采用的KA49517A或KA49522A芯片是Nuvoton旗下具有保護功能的電池監測IC。這兩款產品均搭載了高精度ADC，可實現電池電壓、電流的精準測量。并且具有SPI接口，可實時讀取電壓數據、電流數據、以及電池狀態。不僅如此，KA49517A/22A還搭載了故障檢測、FET、關斷功能，可強化電池安全功能。在工作能力方面，KA49517A最高可支持17串電芯，電源電壓最大85V；KA49522A最高可支持22串電芯，電源電壓最大110V。

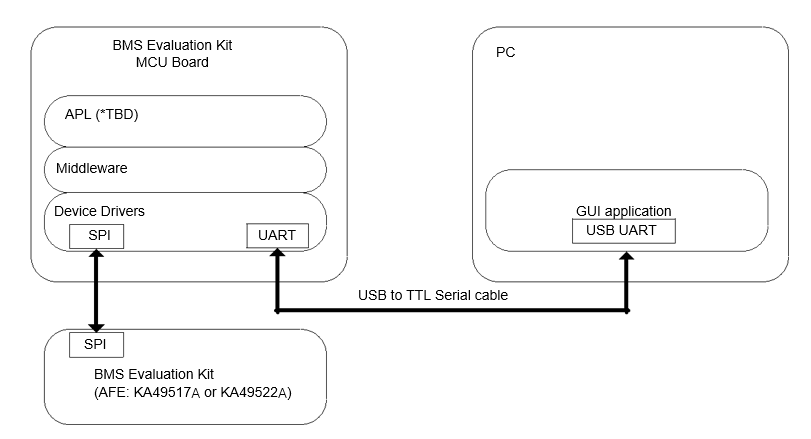

圖示3-大聯大品佳基于Nuvoton產品的電池監測方案的方塊圖

除了電源管理模塊外，本方案搭配了一個MCU模塊，通過連接PC中的上位機人機界面，可直觀地向用戶展示電池的狀態及電壓、電流等數據，并能生成預警報告，進一步提高系統安全性。

核心技術優勢：
高串?dāng)?shù)：最高支持22通道/17通道；
高性能參數：電壓測量精度為10mV，電流測量精度為1%；
高穩定性：全壓、寬溫度范圍，精度保持不變；
高安全性：預警報告、Charge Pump FET Driver、診斷檢查功能、電流測量ADC診斷檢查功能、MCU故障診斷檢查。

方案規格：
    電池串?dāng)?shù)：22串（KA49522A），17串（KA49517A）；
    電壓采樣精度：10mV，無需校準，50μs/通道；
    電流采樣精度：高速ADC（0.81ms），低速ADC（250ms）；
    電池平衡：支持內部平衡和外部平衡，內部平衡最大平衡電流為50mA；
    FET驅動：支持高低邊驅動，高邊驅動時Tf=20μs，Tr=20μs，CL=20nF；
    保護：支持電壓UV/OV保護，電流SCD/OCC/OCD；
    通信：SPI通信，支持CRC校驗，1MHz的最大通信速率，內置WDT保護；
    LDO 2.5V/3.3V/5V可選，輸出電流最高可達50mA；
    工作溫度范圍：40~85℃，芯片自身保護溫度：175℃；
    功耗：ActiveMode =3.6mA，SleepMode=80μA，ShutdownMode=1μA。
