　　大鑫華激光新能源電池CCS自動化解決方案

　　行業背景

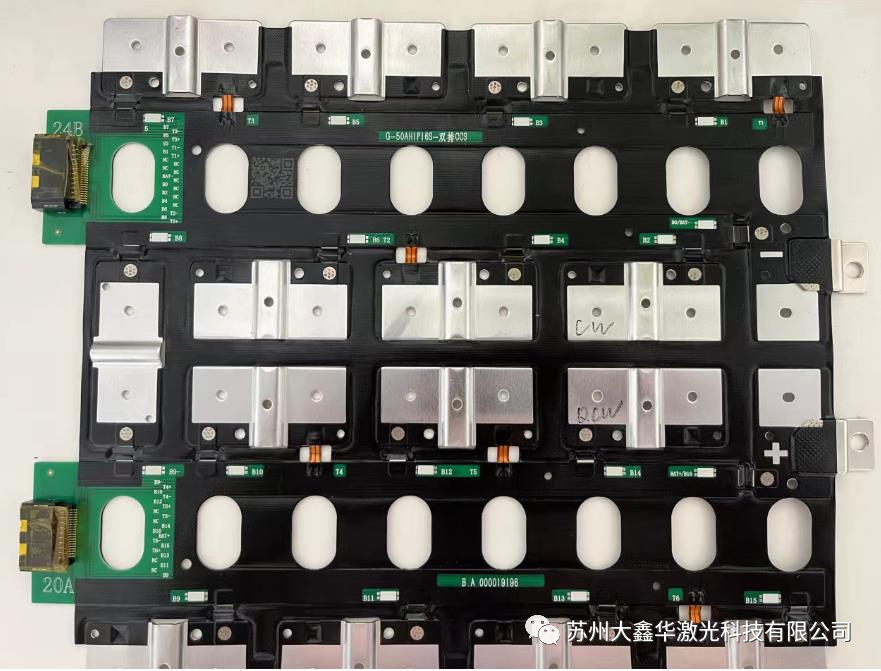

　　CCS模組成品

　　


　　隨著新能源汽車以及儲能行業的迅猛發展，新能源鋰電池的安全也越來越受到大家的關注。而采用CCS鋰電動力的新能源汽車及儲能PACK因其原理結構的高穩定性也隨之進入人們的視野，同時眾多的新能源汽車行業儲能行業也都在布局這一產業。

　　CCS鋰電模組即搭載CCS的鋰電模組，每個鋰電模組包含一個CCS模塊，CCS模塊是把1-2條柔性電路板、塑膠及其他材料結構件以及銅鋁排連接而成的一個集成模塊。這個集成模塊即Cells Contact System，簡稱為CCS。而主要作為連接功能的柔性線路板(即FPC)因其易折、集成線排多、安裝便捷等特點成為CCS的主要構件。

　　CCS鋰電模組的加工其難點在于焊接的過程，由于其既有銅鋁排，而很多又是鎳片或者鍍鎳材料構成，又有FPC。材料不盡相同，每種材料的熔點及膨脹系數都不同。如何保證焊點均勻、牢固、精準，成為了一大難點。傳統的手工烙鐵焊接已經完全不能達到要求，目前主要是用哈巴焊及激光焊，而哈巴焊良品率低，焊點丑，目前也慢慢的被市場所淘汰。DXH最新研發的CCS及FPC激光焊接機目前越來越受到用戶的青睞。專業的CCS激光焊接機可以根據材料的熔點來進行調整。焊接效果可以達到外觀漂亮，一致，無虛焊、假焊的現象。焊接工藝的成熟化也使得CCS鋰電模組越來越受市場的追捧。

　　CCS鋰電模組，因為集成了鋰電模組的連接、控制。FPC作為集成的柔性線路板，可以有效的規避線路的短路、斷線等現象的出現。而采用成熟的激光焊接技術使得線路連接更為牢固與精準，對安全性大為提升。也使得CCS鋰電模組也成為更多的車企的第一選擇。

　　02

　　行業應用

　　01

　　動力電池 CCS集成母排

　　02

　　儲能模組 CCS集成母排

　　03

　　產品介紹

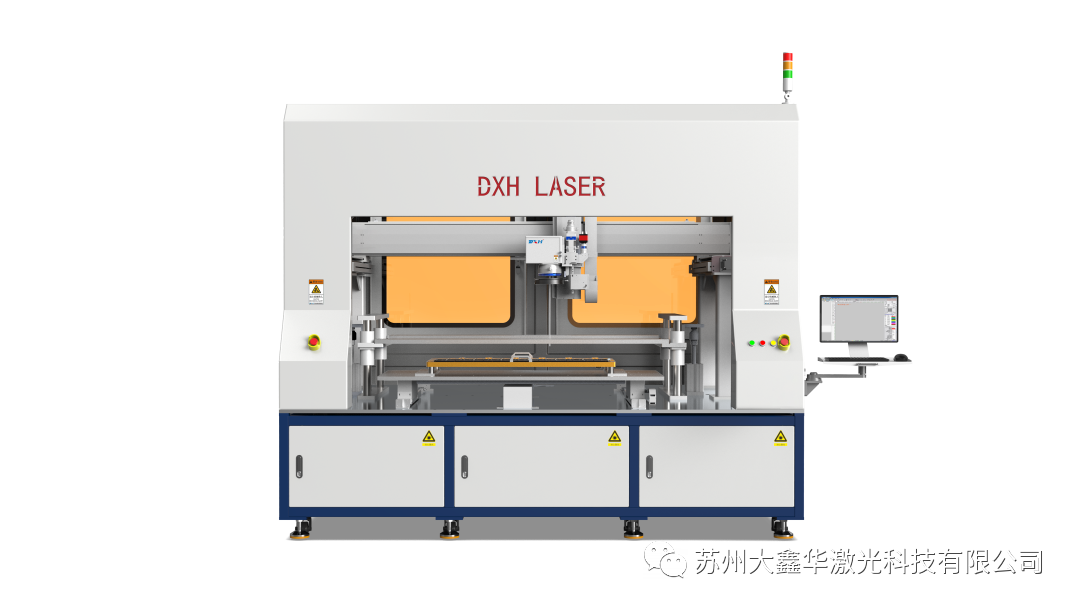

　　CCS激光焊接工站

　　機型特點：

　　1、 滑臺進料方式，取放高效安全；

　　2、 龍門雙驅結構，運行穩定、操作方便；

　　3、 自研振鏡激光焊接系統，配同軸視覺定位與焦距實時補償功能；

　　4、 自研軟件控制系統，可個性化定制需求，對接MES靈活應用；

　　5、 精心設計可替換型自動壓合工裝，確保每個焊接點壓合的一致性；

　　6、 進口光學器件，高可靠高穩定性。

　

　　CCS 熱鉚焊接工站

　　機型特點：

　　1、 滑臺進料方式，取放高效安全；

　　2、 自研鉚壓熔接模塊與同軸風冷系統，可快速升降溫；

　　3、 上下合模采用精密絲桿配伺服電機驅動，實現高精度鉚壓；

　　4、 全彩觸控微電腦PLC控制系統，靈活的人機交互界面；

　　5、 單溫單控功能，控溫精度達±1°，可顯示實時溫度曲線；

　　6、 自研鉚頭特殊材料噴涂工藝，表面光滑耐高溫，永不粘膠。

　　CCS 視覺AOI檢測工站

　　機型特點：

　　1、 滑臺進料方式，取放高效安全；

　　2、 行業頂級4相機配置，1個3D線性相機，1個2D線性相機，2個2D面陣相機；

　　3、 自研視覺檢測軟件系統，高效算法加持，識別準確率達99.9%；

　　4、 可檢測項目多達30項，如：焊點有無，漏焊，爆炸焊，擊穿，焊偏，巴片歪斜與重疊，連接器膠水有無PIN針檢測等等；

　　5、 軟件帶AI深度學習功能可以進一步分析關鍵特征，如焊點發藍發黃特征;

　　6、 帶全圖2d 3d追溯功能，當發現問題時能迅速追溯，做到及時止損。

　　CCS 電性能測試工站

　　機型特點：

　　1、 滑臺進料方式，取放高效安全；

　　2、 自研模塊化設計測試針模結構，拆裝靈活方便，持久耐用；

　　3、 專業測試儀器加持，可檢測項目包括：電流、電阻、耐壓、絕緣、開路 等等；

　　4、 設備具有短斷路OS測試、巡點功能，舜斷測試自學習功能，校準功能，語音報點功能等等；

　　5、 獨特四線測量方法，大大提高測量精確度，最小分辨率達1μΩ~100Ω，精度<0.3%；

　　6、 軟件配有強大的DLL驅動庫，支持數據庫、報表打印功能，提供MES對接服務。

　　熱鉚CCS自動線

　　機型特點:

　　1、載具可依不同產品進行更換作業，快速換型；

　　2、可與工廠端的MES生產管理系統輕松對接，各項加工數據實時上傳；

　　3、觸摸屏一鍵操作，屏蔽任一工站；

　　圖片

　　4、多點同時熱鉚，單溫單控，獨特創新的同軸吹氣功能；

　　5、自動調整激光焊接焦距，帶視覺引導功能；

　　6、電性能綜合測試能對焊接后的電阻測試40微歐以下，耐高壓DC3000V，絕緣10G歐以上；

　　7、AOI視覺檢測仰仗強大的硬件與軟件數據庫支持，能檢測的項目多達三十幾項，OCR,二維碼識別，巴片重疊檢測，缺件檢測，焊點深度學習等等 。

　　熱壓CCS全制程自動線

　　機型特點:

　　1、 人工配合柔性化的自動生產；

　　2、 從熱壓到冷壓再到后段加工全流程一氣呵成，生產效率倍增；

　　3、 載具可依不同產品進行更換作業，快速換型；

　　4、 可與工廠端的MES生產管理系統輕松對接，各項加工數據實時上傳；

　　5、 觸摸屏一鍵操作，屏蔽任一工站；

　　6、高效的六軸協助機器人對連接器與NTC的自動點膠；

　　7、高亮度的LED燈固化爐，能在10S內對UV膠快速固化；

　　8、雙頭激光焊接系統，有效解決激光焊接瓶頸問題；

　　10、配有正負標號的自動激光打標系統，

　　11、電性能綜合測試能對焊接后的電阻測試40微歐以下，耐高壓DC5000V，絕緣10G歐以上；

　　12、AOI視覺檢測仰仗強大的硬件與軟件數據庫支持，能檢測的項目多達三十幾項，OCR,二維碼識別，巴片重疊檢測，缺件檢測，焊點深度學習等等。

　　熱壓CCS自動線

　　自動線體說明：

　　線體尺寸：L18500*W2000*H2000

　　線體節拍：約25~30S（主要依焊接數量而定）

　　04

　　公司介紹

　　蘇州大鑫華激光科技有限公司座落于“德企之鄉”“現代田園城”美稱的：江蘇省太倉市，其前身為昆山大鑫華激光科技有限公司，成立于2016年。專業致力于：新能源鋰電行業，汽車零部件行業的激光焊接智能裝備及激光微加工精密智能系統的研發、生產及銷售，為客戶提供整套激光自動化應用解決方案。

　　公司先后獲得：科技型中小企業，江蘇省民營科技企業，國家高新技術企業，太倉市科技領軍人才企業、姑蘇領軍人才企業、等一系列榮譽稱號，公司先后申請有各類發明專利、實用新型專利、軟件著作權等百余件，并獲得：ISO14001、  ISO9001、 CE認證、企業知識產權管理體系認證、等一系列的資質證書。公司擁有一支高素質的年輕人才隊伍,其中80%為90后，70%本科及以上學歷，由智能控制專家北京交通大學教授：馬韜（博士）團隊負責公司核心技術產品的開發，再與各類高校長期開展產、學、研等一系列的合作，確保公司的技術研發實力始終保持領先，以專業的技術團隊為客戶提供超價值服務。
