　　英萊科技：激光視覺實現機器人精準焊接
　　
　　發展柔性制造，能夠幫助企業提高生產效率和產品質量，也是應對市場小批次加工生產趨勢的必然選擇。在工程機械領域，助力車間實現柔性化精準焊接成為一個繞不開的命題。
　　
　　工程機械行業是我國國民經濟發展的重要支柱產業，加快工程機械行業發展對穩固工業經濟大盤具有重大意義。在機械制造龍頭企業的引領帶動下，我國焊接技術整體水平顯著發展，大量自動化焊接設備被廣泛應用于大中小型焊接結構生產線中，例如集裝箱外殼組裝焊接中心、箱型梁焊接生產線、工程機械設備焊接組裝中心等。這些先進技術和設備的應用，在提升車間生產效益的同時，降低工人勞動強度，改善了他們的作業環境。
　　
　　實現大批量、多品種工件的高質量、柔性化焊接，已成為眾多制造企業的核心需求。自動焊接機器人，從20世紀60年代開始用于生產，技術已日益成熟，但仍存在焊縫跟蹤不精確的弊病，使焊接過程無法實現全自動化。
　　
　　焊接機器人普遍采用示教再現的工作模式，即人工導引機器人按實際需求動作流程操作一遍，機器人記憶每個動作姿態、位置、工藝參數等，并自動寫入程序，這對工件和卡具的精度要求極高。若工件在加工過程中出現偏差，往往會導致焊接不良，甚至產品報廢。為解決這一問題，英萊科技研發了一種基于激光視覺的焊縫跟蹤技術，幫助機器人對焊接點位、軌跡進行實時定位與矯正。此外，該方案還支持一套設備對應多種工件的柔性化設計，從而降低了傳統應用中針對單一工件設計的復雜工裝的使用成本。
　　
　　

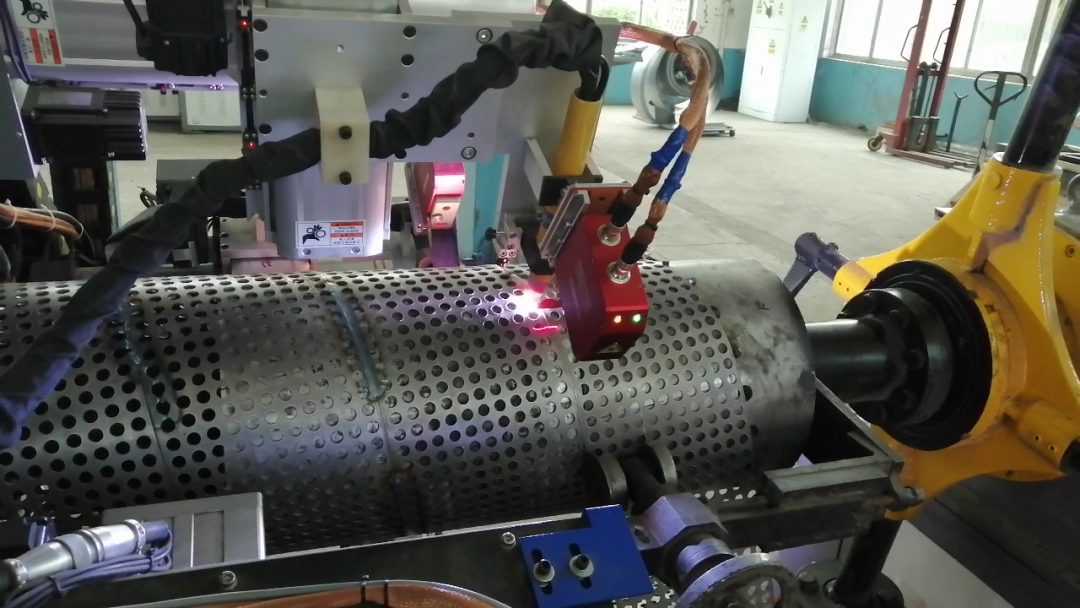

　　▲ 孔網鋼帶焊接
　　
　　在惡劣的焊接工作環境中，煙塵、弧光和金屬飛濺等因素都會干擾焊接流程，采用具有強穿透性的激光跟蹤焊縫，是目前較為理想的解決方案。激光視覺焊縫跟蹤系統是由焊縫跟蹤傳感器和控制主機組成的，傳感器負責主動采集焊縫信息，控制主機則負責實時處理這些信息，并與工業機器人或自動焊接專機保持實時通信。這樣，工業機器人或自動焊接專機就能智能識別焊縫偏移并矯正焊接軌跡，從而實現真正的自動化焊接。
　　
　　深扎行業，核心技術形成應用優勢
　　
　　焊縫跟蹤通常采用接觸式傳感器或電弧傳感器。接觸式傳感器一般會與焊縫或工件的一個側壁進行物理接觸，通過探針的偏移來檢測焊縫位置的變化，為控制系統提供跟蹤焊縫的依據。這種傳感方式的特點在于不受電弧干擾，成本相對較低但跟蹤精度不高，探針容易磨損變形，不適用于復雜坡口焊縫的跟蹤或高速焊接?？傮w來說，接觸式傳感器已逐漸被其他傳感方法所取代。
　　
　　電弧傳感器是通過電弧相對于焊縫的擺動，利用焊接電弧電壓和電流參數的變化，來計算焊槍至工件距離的變化以獲取焊縫坡口的形狀信息。作為一種以電弧本身為傳感器的裝置，它的結構簡單且具有靈活方便、不易磨損的特點。然而，它對坡口形狀的依賴性較大，對結構復雜的焊縫識別能力較差，也無法對焊接起始點與終止點進行自動檢測，具有一定的局限性。
　　
　　“英萊科技研發激光視覺焊縫跟蹤系統，克服了傳統接觸式和電弧傳感器的局限性，在檢測精度、焊縫跟蹤速度，以及焊縫適應能力方面，性能都有所提升，”英萊科技副總經理趙治軍介紹道?；诩す庖曈X的焊縫跟蹤傳感器是通過光學算法來精確定位焊縫位置，還具有自動檢測焊縫起點和終點的功能，被業界視為最具發展前景的焊縫跟蹤技術。
　　
　　
　　

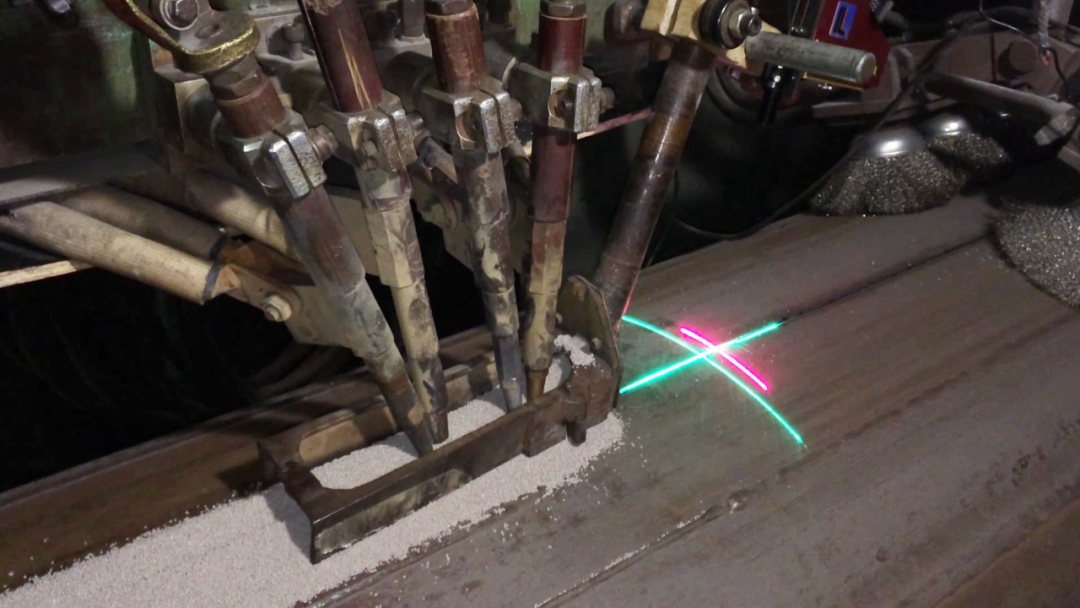

　　▲ 石油管道焊接
　　
　　英萊科技激光視覺焊縫跟蹤系統采用了三角測量法，傳感器內部的相機可以識別投射到焊縫上的激光，從而生成被測物體的工作距離、位置，及形狀等信息。控制系統通過特殊算法處理監測到的信息，計算并修正機器人或自動焊接專機軌跡的偏差，完成焊縫跟蹤。目前，該系統的檢測精度已達0.05毫米，焊縫跟蹤速度10米/分鐘，可以支持40余種機器人品牌即插即用，并為近百種焊縫類型參數提供配套支持。
　　
　　趙治軍指出，弧光、環境光、磁場、高頻干擾等痛點，貫穿在焊接、切割、打磨、涂膠等作業環境中，如不銹鋼、鋁合金、打磨金屬等高反光類材質產生的干擾光，會對焊縫圖像的采集造成影響。諸如此類的問題，使英萊科技激光視覺焊縫跟蹤系統研發團隊面臨著嚴峻的挑戰。
　　
　　英萊科技自主研發了成熟的光學結構設計方案和抗反光算法，使焊縫跟蹤系統能夠在復雜環境中穩定地提取母材圖像輪廓，準確鎖定焊縫特征點位置，實現穩定的焊縫跟蹤。趙治軍強調：“我們的技術團隊正在積極應用深度學習技術，基于包含超一千項現場數據的焊縫圖像數據庫，對多種類焊縫進行專門的圖像算法優化訓練。”他進一步道，英萊科技目前已經成功開發出弧光、飛濺、高頻工況下，以及針對鏡面反光材質、高反差材質等極端工況下的穩定圖像采集算法。這些算法已經廣泛應用于汽車工業、航空航天等領域，為智能制造提供了重要的焊縫跟蹤技術支持。
　　
　　參數適配，滿足多行業工況要求
　　
　　根據不同行業的需求差異，激光視覺焊縫跟蹤技術的應用需針對工件材質及焊縫類型進行考量。例如，在工程機械及車輛、鋼結構行業，常見的多為中厚板的對接、搭接、角接類焊縫；而在壓力容器、管道行業，常見的多為薄板的對接、搭接類焊縫。
　　
　　在產品適配層面，英萊科技已針對不同工件材質及焊縫類型研發了4個系列、10余款產品型號的激光視覺傳感器并投入市場。這些產品的視距范圍為81毫米～754毫米，覆蓋了市場90%以上的焊接工藝和材料。
　　
　
　　
　　▲焊縫跟蹤系統應用
　　
　　當前，我國的產業結構正處于由“制造”向“智造”的轉型階段，企業研發和引入智能生產設備是關鍵。英萊科技激光視覺焊縫跟蹤系統使工業機器人具備自主識別和矯正功能，顯著降低生產現場的編程工作量，并提高焊接合格率。“我們始終將年營業額20%以上作為研發投入，來保證研發活力與技術先進性，”趙治軍介紹道，“我們的技術在切割、打磨、噴涂、拆碼垛等領域都有成熟案例，為企業柔性化生產提供有力支持。”
　　
　　趙治軍認為，專注于細分領域，企業可以更專注于自身核心業務，可以更好地掌握行業發展趨勢和技術變革。英萊科技深耕精準焊接跟蹤技術研究，通過聯合研發平臺、技術交流，以及共同研究等方式，持續推動技術創新，實現單項技術衍生多元化產品和差異化性能，增強企業在同類產品市場中的核心競爭力。
　　
　　工業機器人被稱為“制造業皇冠頂端的明珠”。激光視覺傳感器是工業機器人的重要的核心零部件之一，融合了機械工程學、計算機科學、電子工程學等多學科技術，對企業的技術創新能力提出了高要求。英萊科技在激光視覺細分領域已深耕近十年，期間積累了90余項專利及軟著，產品所占國內市場份額排名前二。自2015年起，英萊科技成功研發出激光視覺與工業機器人在焊接、切割、打磨、噴涂、碼垛等領域的多套標準化解決方案，并將它們推向市場。2019年，英萊科技利用核心技術形成應用優勢，設計并開發了多款智能機器人裝備，為河北國亮新材料有限公司構建了一條耐火材料全流程智能化生產線。目前，英萊科技已為國內外多家耐火行業提供設備與技術支持，同時不斷優化和拓展激光視覺產品，積極開拓智能制造的新領域。隨著國內智能制造的升級，英萊科技面臨更多的品牌競爭。趙治軍指出，多元化競爭的產業格局將為英萊科技帶來技術創新壓力，同時也為市場增添活力。
　　
　　成果轉化，政策助力企業高質量發展
　　
　　當前，國家高度重視機器人企業科技成果轉化，發布了一系列政策以支持機器人產業應用場景的落地。唐山出臺《唐山市機器人產業發展支持政策》，在推動與具有行業影響力的科研院所、頭部企業及研究機構、機器人工程設計院合作方面，趙治軍表示，希望政府能夠建立信息平臺，廣泛征集省內外對機器人應用的需求，并發布企業的科研需求、用人需求等。從政策端形成強力助推，以增加產業信息渠道，助力產業進步。
　　
　　
　　▲英萊科技出海展示
　　
　　英萊激光視覺焊縫跟蹤系統正在積極拓展國際市場，并以此為契機，尋求海外業務增長點，從而提升企業國際知名度。“在2021年，我們的產品成功獲得了歐盟CE認證；2023年，我們又成功獲得了境外的發明專利。”趙治軍在談及英萊科技海外布局時說道。目前，英萊科技核心產品已經成功銷往歐美、南美、中東等10多個國家和地區，并與當?shù)氐钠髽I(yè)建立了穩定的長期合作關系，藉此建立海內外客戶供需聯系網，幫助企業實現發展的良性循環。
