0、概述

光伏發電具有顯著的能源、環保和經濟效益，是綠色能源之一，在我國平均日照條件下安裝1 千瓦光伏發電系統，1 年可發出1200 度電，可減少煤炭(標準煤)使用量約400 千克，減少二氧化碳排放約1 噸。根據世界自然基金會研究結果：從減少二氧化碳效果而言，安裝1平米光伏發電系統相當于植樹造林100 平米，目前發展光伏發電等可再生能源是根本上解決霧霾、酸雨等環境問題的有效手段之一。

本次建設規模為18000千瓦分布式光伏發電。本項目電量結算原則為：自發自用、余電上網。項目計劃2023年7月底建成投產，本期項目投運后年均 發電量約2400萬千瓦時。該重工企業光伏電站至公共連接點(豐山第一開閉所904開關、豐山第三開閉所924開關、10KV頂豐Ⅱ回955線路新城支線非15桿)所有工程由投資建設；在豐山第一開閉所904開關、豐山第三開閉所924開關、10kV頂豐Ⅱ回955線路新城支線非15桿、該重工企業光伏配電室3個并網點處裝設 A 級電能質量在線監測裝置；豐山第一開閉所904開關、 豐山第三開閉所924開關、10kV頂豐Ⅱ回955線路新城支線非15桿的、重工企業配電室內的計量表、重工企業光伏開關室的3個并網點裝設供電公司提供的光伏發電計量表。
1、系統結構

分布式光伏監控系統是指：通過執行規定功能來實現某一給定目標的一些相互關聯單元的組合，利用計算機技術、現代電子技術、通信技術和信息處理技術等實現對變電站二次設備的功能進行重新組合、優化設計，對光伏電站全部設備的運行情況執行監視、測量。

系統可分為三層結構：即現場設備層、網絡通訊層和平臺管理層。

現場設備層：包含微機保護、電能質量在線監測裝置、故障解列裝置、多功能儀表、計量表等設備，用于采集站內配電柜內電氣運行參數、開關狀態等數據，同時分別在10kV變電所配置多套直流電源，保障現場設備良好的運行環境。

網絡通訊層：包含ANet-2E4SM智能網關。網關主動采集現場設備層設備的數據，并可進行規約轉換，數據存儲，分散10kV變電站通過數據采集箱（內置智能網關）采集數據通過光纖上傳至通信室分布式光伏監控系統統平臺；同時網關充當遠動通信裝置，將現場設備數據采集后通過交換機經縱向加密數據加密后上傳調度網。

平臺管理層：l分布式光伏監控系統平臺、國網漳州供電公司調度控制中心平臺。

2、解決方案

本項園區采用10kV供電，電源接入點為4處，變壓器總?cè)萘繛?600+3250+800+3150=12800kVA。

在1#高計配電房東南測新建一座18.8M*4.5M配電房做為1#光伏配電房；在7#高計配電房東測新建一座6.2M*7.2M配電房做為2#光伏配電房；在5#配電房西測新建一座18.8M*5M配電房做為3#光伏配電房。三個高壓并網點采用XGF10-Z-1國網典型設計方案。

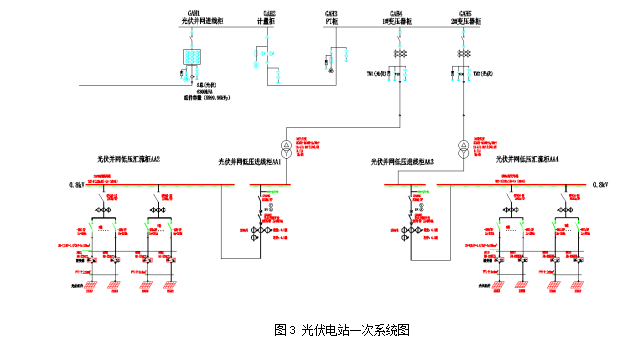

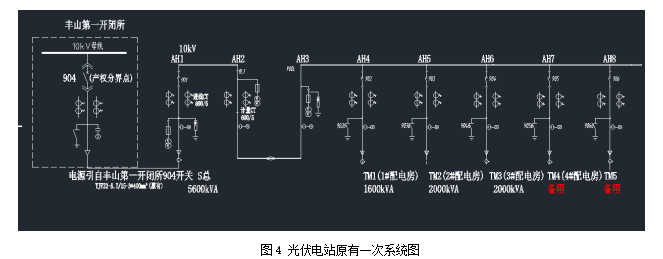

該項目為一般廠房用電，按三級負荷要求供電，10kV采用單母線接線方式。擬在重工企業內十二個屋面建設17.99985MWp分布式光伏發電項目，項目采用“自發自用，余電上網”模式，共利用原有三個電源點作為光伏高壓并網點并入電網端，每個并網點均設置光伏進線柜、光伏并網計量柜、光伏出線柜。新增的光伏系統配置自動化系統，實時采集并網信息，信息上傳至當?shù)卣{(diào)控中心DMS系統。光伏發電逆變器電源電壓為800V，經室內升壓變升壓至10kV后,通過高壓電纜接入新增的10kV光伏高壓柜,并入原10kV市電高壓柜。

2.1 方案綜述
本次工程為17.99985MWp的分布式光伏發電項目，項目采用“自發自用，余電上網”模式，新建1#、2#、3#光伏配電室，分別接入三個區域屋頂光伏發電設備。根據用戶配電系統管理需求，需要對10kV開關柜、光伏逆變器、交直流系統等進行全方面監控與保護，及時發現故障故障，保證配電系統可靠運行。

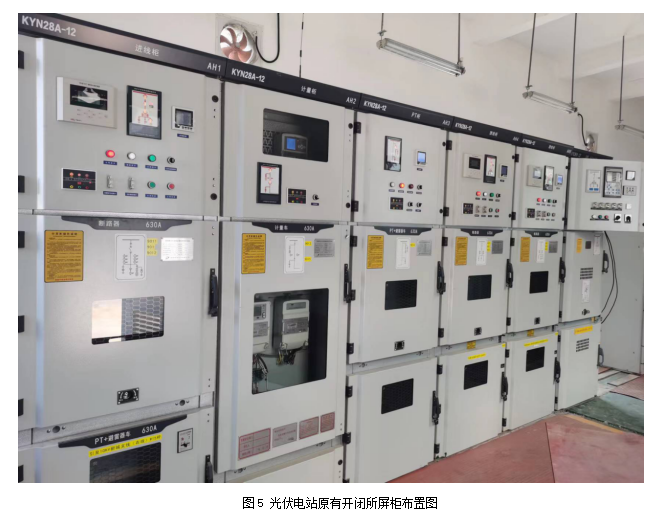

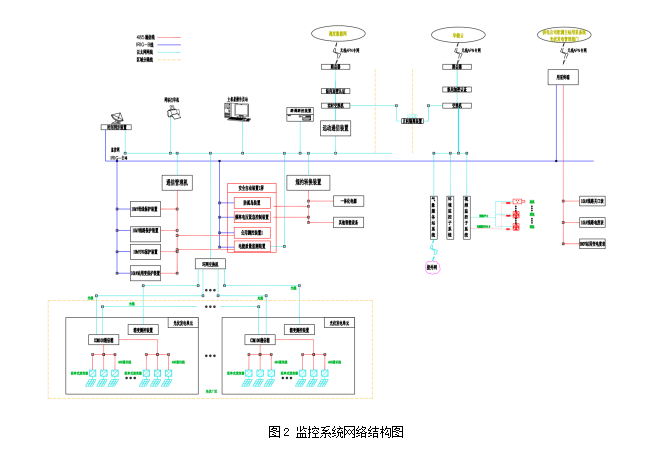

在3#光伏配電室配置一套Acrel-1000DP分布式光伏監控系統，通過通信管理機及網絡交換機實時采集各個光伏配電間的繼電保護裝置、電能質量、安全自動裝置、光伏逆變器等二次設備數據，實現整個廠區供配電系統的電力監控與自動化管理。

在各個配電室配置一套直流電源系統(帶蓄電池)和UPS電源，為整個光伏電站的斷路器執行機構、二次設備及監控主機等重要設備運行提供穩定可靠的電源。

在每間光伏配電室光伏計量柜配置關口計量電能表、并網電能表、自用電計量電能表，并網電能表，用于光伏發電計費補償；關口計量電能表，用于用戶與電網間的上、下網電量 計量及余電上網的計費；自用電計量電能表，用于計量用電客戶自用電量。

本項目采用5G無線專用通道方式，通過光伏縱向加密上傳到漳州供電公司16樓通信機房，并接入配網主站。一面遠動通訊屏，遠動通訊屏配置數據1臺5G無線路由器、2臺交換機、2臺縱向加密裝置、1臺正向隔離裝置、1臺遠動裝置、1臺群調群控裝置。具備與電網調度機構進行雙向通信的能力，能夠?qū)崿F(xiàn)遠程監測和控制功能，應能接收、執行調度端遠方控制解/并列、啟停和發電功率的 指令，具備群調群控及遠動功能，有關光伏電站本體信息的采集、處理采用監控系統來完成，具 備符合相關標準通信協議的遠傳功能。
