　　2023年12月11日，工業和信息化部辦公廳公布2023年先進計算典型應用案例名單，安徽舜禹水務股份有限公司申報的案例節能錯峰智慧供水系統，成功入選城市大腦領域典型應用案例。

　　

　　一

　　

　　案例簡介

　　

　　為有效改善居民用水質量，切實解決高峰期缺水問題，穩定管網壓力，降低管網老化速率和漏損風險，有效節約供水過程能耗，舜禹股份自主研發了節能錯峰智慧供水系統。該系統所具備的諸如提高供水效率、節約用電成本、匹配城市需求、節省新建投入、平衡管網壓力、降低運營成本等多種相較于傳統供水模式的優勢，使之成為供水領域響應我國“雙碳”計劃的有效途徑。

　　

　　二

　　

　　實施情況

　　

　　節能錯峰智慧供水系統由硬件設備和軟件平臺兩部分構成。硬件設備以箱式變頻為基礎，增加了流量控制單元、錯峰調度模塊、智慧清潔模塊以及智慧節能設備。箱體采用分隔式設計，可以保證清洗水箱時不停水。軟件平臺相較于傳統二次供水管理平臺，它最大的不同在于其內嵌了舜禹股份自研的“大禹算法”，通過機器學習、深度學習、數學規劃等人工智能算法和模型，實現區域內所有供水泵房的統籌調度。

　　

　　1

　　

　　硬件部分

　　

　　算力來源于一臺深度學習服務器，采購于安擎（安徽）計算機有限公司，其中CPU為2個Xeon Silver 4314 2.4GHZ 16C 32T 135W，GPU為1個RTX4090，內存為32GB。



　　

　　圖1. 節能錯峰智慧供水系統硬件設備

　　

　　2

　　

　　軟件平臺

　　

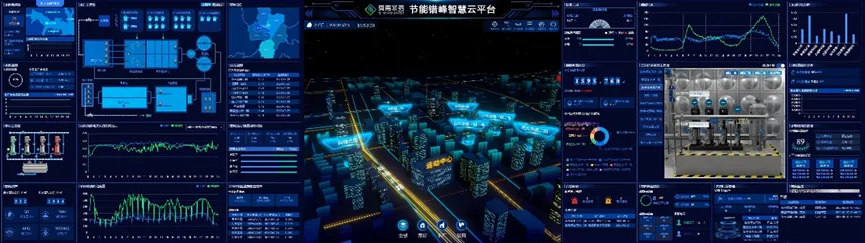

　　圖2. 節能錯峰軟件平臺首頁

　　

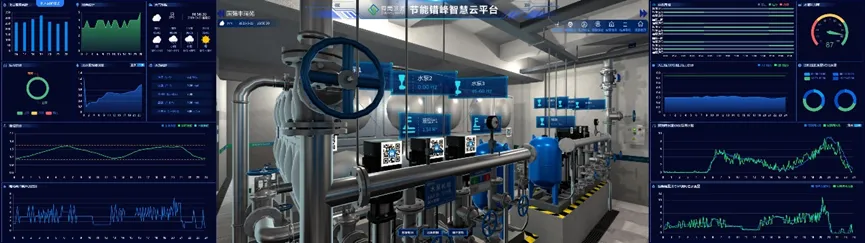

　　圖3. 節能錯峰軟件平臺內頁

　　

　　節能錯峰智慧供水云平臺是舜禹股份自主開發的一套集二次供水管理與智慧供水調度的云平臺軟件系統。平臺深度融合IMACDE( Iot、mobile、Ai、Cloud、bigData、Eage）等先進技術，集成多個業務領域的子系統用領域模型，可充分滿足用戶的多場景需求。平臺采用微服務SaaS架構，具備高可用高負載的優越性能，服務節點主從備份，可保障系統24H不間斷服務，具備超高的擴展性和兼容性，可以與其他系統平臺統一門戶登錄，采用統一的鑒權機制。平臺提供智能調度功能，根據AI提供的調度方案自動調整系統運行工藝，或手動下發指令，進行指揮決策，同時通過物資管理系統了解人員、車輛和戰略物資的數量和定位，迅速智慧調度；結合空間位置信息，利用GIS技術，直觀的顯示所監控點位置以及狀態信息，并利用三維、AR/VR等技術，增強地圖顯示及用戶交互，具有以地圖為依托，地圖顯示數據，數據增強地圖的功能特點；另外通過數字孿生技術的賦能，提供MR虛擬巡檢、與設備交互，提升操作的便捷度。

　　

　　此外平臺還采用了舜禹水務邊緣計算設備，具備本地計算、消息通信、數據緩存等功能，可以在無需聯網的情況實現本地聯動以及數據處理分析。該設備具有配合節能錯峰水務調動的完整處理能力，能夠?qū)λ畡?wù)數據進行本地解析，得出結論并進行智能控制，大大降低對連接云計算服務器的帶寬的要求，有效提升平臺整體數據鏈路的穩定性和安全性。

　　

　　三

　　

　　技術創新與突破

　　

　　節能錯峰智慧供水算法涉及數學物理建模、仿真計算、機器學習、流體力學等多個學科領域，是二次供水優化調度的一項多學科融合與創新。針對節能錯峰供水系統中直供區壓力流量、設備入口處壓力流量、小區用水量及流量控制裝置等變量間關系的研究，有助于挖掘影響供水連續性和穩定性的各種因素；通過真實場景模擬和數學物理建模，探究可調變量對系統內其他變量數值變化的作用，為決策模型的建立提供理論支撐；對二次供水調度目標和各種約束有效合理的數學化建模，是求解最優調控策略的前提。項目的研究成果可為解決不限于供水行業的類似問題提供行之有效的思路。

　　

　　1、泵房機組用水量預測算法

　　

　　根據歷史數據訓練回歸模型，針對單個泵房機組所轄用戶用水量進行以日為單位的預測，并結合實際運行過程中的數據反饋，及時調整預測結果。

　　

　　2、管網運行變量關聯性計算

　　

　　建立管網運行變量關聯關系，結合平衡態水力計算模型和動態水力計算模型，準確描述管網變量對系統的時變作用。

　

　　3、供水管網整體錯峰調度算法

　　

　　以數學規劃算法為框架，以供水系統中各泵房可調節電動閥門開度為決策變量，以任一時刻總用水量不高于水廠泵最大工作流量為約束，構建全局多變量整體錯峰調度算法。



　　四、商業和社會經濟價值

　　

　　節能錯峰智慧供水系統的項目成果具有重要的經濟效益和社會效益。節能錯峰智慧供水系統不僅能有效改善居民用水質量，而且可以直接或間接地減少供水過程中的能源消耗，是供水領域響應我國“30.60”計劃（即2030年實現碳達峰、2060年實現碳中和）的有效途徑。主要體現在以下三個方面：

　　

　　1

　　

　　提高供水效率，節約用電成本

　　

　　節能錯峰智慧供水系統通過智能調度算法，在低峰期時對各站點設備補水，在高峰期時最大限度地使用設備供水，以達到對水廠出水量削峰填谷的效果。一方面，水廠水泵的運行功率曲線更為平穩，減少了多個水泵啟停切換的頻次。正如汽車駕駛時盡可能地勻速行駛能夠有效降低單位油耗，節能錯峰智慧供水系統的削峰填谷能有效提升水廠泵組的整體運行效率，降低其單位電耗。另一方面，在夜間用水低谷期時對設備補水，等同于將水廠日間高峰期時的部分供水需求轉移至夜間執行。由于夜間電價遠小于日間電價，采用這種方式的夜間供水方式能極大減少水廠的電費支出。與此同時，水廠用電習慣的調整，通過電網反饋至發電廠，有效利用其夜間富余的供電能力，大幅減少電廠的能源消耗。

　　

　　2

　　

　　匹配城市需求，節省新建投入

　　

　　傳統供水方式，包括采用管網疊壓二次供水設備的系統，不具備對市政管網供水的調蓄功能。隨著城市規模的不斷增加和城市人口的不斷增長，當居民在高峰期時的用水需求高于區域水廠的供水能力，缺水現象在所難免，而新建水廠幾乎是傳統供水方式想要從根本上解決缺水問題的唯一途徑，但新建水廠將進一步擠占有限的土地資源和經費投入預算。節能錯峰智慧供水系統為解決上述問題提供了新的可能。

　　

　　正如電力行業當前正在大力發展的抽水蓄能和電化學儲能，中繼存儲是資源優化調度的基本條件；電能無法直接存儲，須轉換為其他形式的能量，而水資源本身即具有易存儲的特點。節能錯峰智慧供水系統正是最大化地利用了分散在各個站點設備的調蓄功能，使得區域水廠的供水能力得到極大提升；通過更好地匹配城市用水需求，節省了新建水廠包括建設能耗和運營能耗在內的大量資源消耗。

　　

　　3

　　

　　平衡管網壓力，降低運營成本

　　

　　從水源到用戶，供水過程的各個環節均存在水的流失。供水管網漏損不僅會導致水資源的浪費，也會增加水廠的供水負荷，即耗費更多電能用于供給足夠的自來水。傳統供水模式下，市政供水管網壓力波動頻繁，易造成管網漏損，加快管網老化速度。與之相反，節能錯峰智慧供水系統能夠穩定管網壓力，顯著改善管網漏損和老化程度，減少輸送過程中水的流失，提升供水水質。

　　

　　從水廠的供水維護角度而言，節能錯峰智慧供水系統相較于傳統供水模式也具有明顯優勢。盡管系統建設初期需在供水管網上及站點內加裝壓力和流量測點，增加了少量前期投入，但從長遠角度，不僅能更及時地發現供水中的漏損問題，加快維修進程，減少水資源浪費，而且能為整個系統的節能錯峰調控提供更多數據支持，助力調度算法的不斷優化，確保調度指令的準確執行。水廠運營成本的整體降低是從生產到運維各個維度上的整體節能降耗。

　　

　　以安徽合肥為例，應用節能錯峰智慧供水系統后已產生如下效益：

　　

　?。?） 高峰期總流量削減 24.84%；

　　

　　（2） 管網壓力波動降低 41.88%；

　　

　?。?） 提升水箱利用率至 94.52%；

　　

　?。?） 減小 21.63% 水箱水齡；

　　

　　有關水壓不足的熱線數量降低88.89%。

　　

　　8. 應用節能錯峰智慧供水系統削減高峰期流量24.84%

　　

　　9. 應用節能錯峰智慧供水系統降低管網壓力波動41.88%

　　

　　10. 應用節能錯峰智慧供水系統提升水箱利用率至94.52%

　　

　　11. 應用節能錯峰智慧供水系統降低水箱水量21.63%

　　

　　12. 應用節能錯峰智慧供水系統降低有關水壓不足熱線數88.89%

　　
