　　半導體行業熱點：國內首條光子芯片中試線月底調試
　　
　　四川九天中創自動化設備有限公司是專業從事顯示模組設備、半導體類設備、煙草物流設備的研發、制造、銷售及服務于一體的高新技術生產企業。公司目前規模約400人，其中研發人員約占30%，擁有近200項專利，取得了ISO9001質量體系、知識產權貫標體系認證、服務體系等多項認證。具備從產品設計到生產加工的整體制造能力。我司研發生產的設備具備“國產價格，進口品質”，在國內市場深受歡迎。
　　
　　一、三星公布新工藝節點，2nm工藝SF2Z將于2027年大規模生產
　　
　　據韓媒報道，當?shù)貢r間6月12日，三星電子在美國硅谷舉辦“三星晶圓代工論壇2024（Samsung Foundry Forum,SFF）”，并公布了其晶圓代工技術戰略。

　　

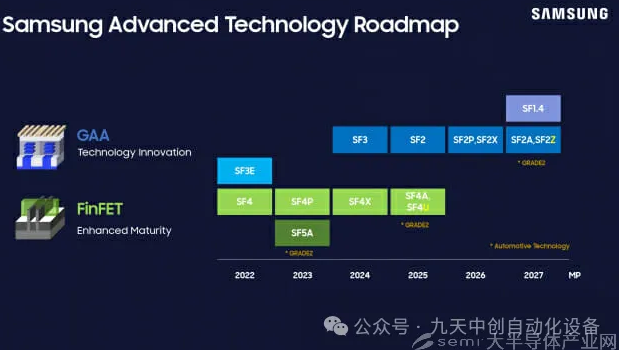

　　活動中，三星公布了兩個新工藝節點，包括SF2Z和SF4U。其中，SF2Z是2nm工藝，采用背面電源輸送網絡（BSPDN）技術，通過將電源軌置于晶圓背面，以消除與電源線和信號線有關的互聯瓶頸，計劃在2027年大規模生產。與第一代2nm技術相比，SF2Z不僅提高了PPA，還顯著降低了電壓降（IR drop），從而提高了高性能計算（HPC）的性能。SF4U則是4nm工藝變體，通過結合光學縮放技術改進功率、性能和面積（PPA），該工藝計劃于2025年量產。
　　
　　目前，三星對SF1.4（1.4nm）的準備工作進展順利，正在按計劃達成性能和量產目標，預計該工藝將于2027年量產。
　　
　　在技術路線上，三星重點介紹了全環繞柵極（GAA）工藝技術的進展。三星的GAA工藝已進入量產的第三年，基于GAA技術演進，三星計劃在今年下半年量產第二代3nm工藝（SF3），并計劃在即將推出的2nm工藝上采用GAA。

　　

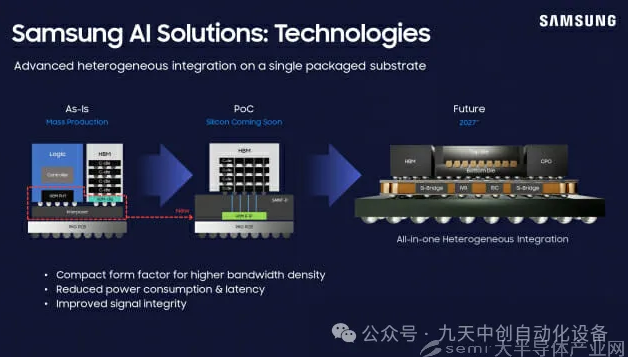

　　三星電子晶圓代工事業部總裁崔思英在演講中表示：“在所有技術都在圍繞AI發生革命性變革的時代，最重要的是能夠?qū)崿F(xiàn)AI的高性能、低功耗半導體，”三星電子將通過針對AI半導體優化的GAA（Gate-All-Around）工藝技術和光學器件技術，提供客戶在AI時代所需的一站式AI解決方案，以實現低功耗的高速數據處理。到2027年，該公司計劃將光學元件集成到其AI解決方案中。
　　
　　二、國內首條光子芯片中試線月底調試
　　
　　本月底，國內首條光子芯片中試線將進入設備調試沖刺階段。
　　
　　據悉，今年1月，位于濱湖區的上海交大無錫光子芯片研究院迎來光子芯片中試線首批設備入場，研究院以“突破光電子信息關鍵核心技術”為發展使命，也是支撐無錫量子科技這一未來產業發展的重要科創平臺。
　　
　　首條光子芯片中試線以高端光子芯片的研發為核心，聚焦新一代信息技術和產業化應用，旨在推動量子計算機、通用光子處理器、三維光互連芯片和高精密飛秒激光直寫機等變革性技術落地轉化，加速打造以光子芯片底層技術為驅動，面向量子計算、人工智能、光通信、光互連、激光雷達、成像與顯示、智能傳感的新一代光子科技產業集群。
　　
　　光子芯片中試線運行后可在藥物發現、電池設計、流體動力學、干線物流優化、安防和加密等多個領域發揮顛覆性作用，將為無錫光子芯片產業和量子科技的發展提供強大支撐。
　　
　　未來，研究院將充分發揮光子芯片中試線的稀缺性和工藝優勢，以光子芯片底層技術為驅動，融合芯、光、智、算產業要素，加速形成 “平臺+孵化+基金”三位一體的產學研創新生態體系，共同把光子芯谷一期、二期打造成為萬億產業，成為世界級光子芯片產業化中心。
　　
　　三、南京長晶年產200億顆新型元器件項目預計8月竣工
　　
　　近日，江蘇長晶年產200億顆新型元器件項目迎來最新進展，預計8月底完成竣工驗收，9月投產運營。本項目的建成能提升國產化功率器件競爭實力，降低對國外產品的依賴。
　　
　　據悉，長晶年產200億顆新型元器件項目位于浦口經濟開發區，由江蘇長晶浦聯功率半導體有限公司投資建設。項目總投資9.5億元，2024年計劃投資3億元，總占地148畝，總建筑面積約12.9萬平方米，建設生產廠房、動力中心、庫房等，主要生產表面貼裝的半導體分立器件和功率器件。建成達產后，預計年產器件200億顆。預計年產值12億元、年稅收5000萬元，新增就業崗位1200個。

　　
　　四、ASML擬推出Hyper-NA EUV光刻機，芯片密度限制再縮小
　　
　　日前，ASML前總裁兼首席技術官、現任公司顧問Martin van den Brink在imec ITF World的演講中表示：“從長遠來看，我們需要改進光刻系統，因此必須要升級 Hyper-NA。與此同時，我們必須將所有系統的生產率提高到每小時400-500片晶圓”。同時透露，ASML將在2030年左右提供Hyper-NA，達到0.75NA，以便實現更高分辨率的圖案化及更小的晶體管特征。
　　
　　Imec高級圖案設計項目總監Kurt Ronse表示，這是ASML首次將Hyper-NA EUV加入其技術路線圖?，F(xiàn)階段想要突破0.55NA，需要解決光偏振和光刻膠的挑戰。Ronse 還指出，目前的High-NA應該會持續貫穿從2nm到1.4nm、10埃米甚至7埃米的工藝節點，此后，Hyper-NA 將開始占據主導地位。
