　　RFID聯手旋轉編碼器，助力堆場機械準確定位
　　
　　1.
　　
　　應用挑戰
　　
　　在鋼鐵與采礦行業，堆垛機和取料機等堆場機械扮演著不可或缺的角色。它們負責在存儲和均化堆場中高效地回收材料。為確保這些大型機械能夠在復雜的堆場環境中穩定運行，并準確執行礦石等材料的堆垛任務，對它們的位置進行準確且可靠的監控至關重要。
　　
　　2.
　　
　　目標
　　
　　在充滿挑戰的環境條件下，我們始終致力于確保堆場機械在整個行駛路徑上沿著導軌的準確位置檢測。為此，所選用的傳感器解決方案必須具備很好的堅固耐用性，能夠抵御鐵礦石粉塵的侵蝕以及惡劣天氣條件的長時間考驗，確保系統穩定運行，為堆場作業提供可靠的保障。
　　
　　3.
　　
　　解決方案
　　
　　RFID系統精心融合了多個關鍵組件，以構建一個效率高且理想的解決方案。這一系統由長距離IUH-F190 RFID讀/寫設備、IUC87-F257-T17-M-FR* UHF標簽、IDENTControl評估單元，以及一個絕對值旋轉編碼器共同組成。
　　
　　為了準確監控堆場設備的定位，我們?cè)谛旭偮窂缴系念A(yù)定位置安裝了帶有堆垛機和取料機位置信息的長距離UHF標簽。這些RFID UHF讀/寫設備（F190）安裝在堆場機器上，隨著機器的移動而同步運作。這些設備能夠在最遠兩米的可調距離內準確無誤地讀取標簽信息。
　　
　　每當系統讀取到新的標簽數據時，它會自動向PLC發送信號，并將這些信息與ENA58IL絕對值旋轉編碼器的位置值進行比對，確保位置信息的實時性與準確性。

　　

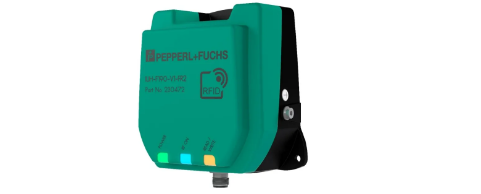

　　IUH-F190 RFID 讀寫設備
　　
　　IUH-F190 技術特性
　　
　　典型感應范圍：2m
　　
　　工作頻率：865 ... 928 MHz
　　
　　多標簽讀取
　　
　　可調節發射功率和極化方式
　　
　　清晰顯示的 LED 指示燈
　　
　　兼容 EPC Gen2 標準標簽
　　
　　緊湊堅固的外殼：114×112×63 mm
　　
　　防護等級：IP67
　　
　　用于連接 IDENTControl 控制接口

　　

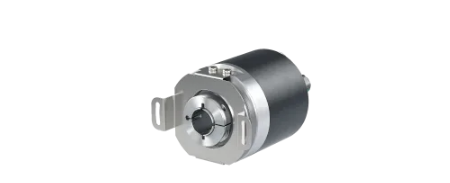

　　ENA58IL 絕對值旋轉編碼器
　　
　　ENA58IL 技術特性
　　
　　分辨率高，絕對精度 <0.1°
　　
　　緊湊型設計，便于靈活使用（Ø 58 mm）
　　
　　軸類型：實心軸和半空軸
　　
　　最高轉速：12,000 rpm
　　
　　防護等級：IP65 和 IP67
　　
　　最大軸負載：軸向：40 N，徑向：110 N
　　
　　非接觸技術，使用壽命長
　　
　　提供各種常見的現場總線和工業以太網接口
　　
　　4.
　　
　　產品優勢
　　
　　RFID讀寫設備F190，即使在與礦石直接接觸及惡劣環境條件下，也能穩定地讀取位置信息，確保在此類應用中的高可靠性。該設備采用多標簽讀取技術，僅需一次操作即可同時檢測多個RFID標簽。值得一提的是，這些無源標簽無需外部電源或電池，并可直接安裝在金屬表面上，如堆場傳送帶底座，無需額外絕緣支架，安裝便捷。
　　
　　ENA58IL磁性旋轉編碼器同樣具備高可靠性，其杰出的抗沖擊、抗振動能力以及抵御惡劣環境中污垢和灰塵的能力，確保了其在各種條件下的穩定運行。該編碼器具備0.1度的精準度和16位高分辨率，為用戶提供了準確可靠的數據定位。
　　
　　5.
　　
　　產品特性
　　
　　亮點
　　
　　高度復雜的機器中，RFID 系統結合絕對值旋轉編碼器是實現可靠定位的理想解決方案
　　
　　兩種技術相結合，提供冗余定位信息
　　
　　該系統機械結構堅固，可抵抗惡劣的環境條件
　　
