　　ECU通訊：CAN總線仿真測試
　　
　　01
　　
　　ECU
　　
　　在軟件定義汽車的大背景下，幾乎每一個汽車功能都需要依靠ECU（Electronic Control Unit，電子控制單元）來實現：有些功能靠ECU獨立實現，有些功能則需要多個ECU聯合實現。總體來說，ECU絕大多數情況下都需要與其他ECU進行信息交互，比如充電功能就需要車載充電機OBC（On-Board Charger）聯合電池管理系統BMS（Battery Management System）、整車控制器VCU（Vehicle Control Unit）等聯合才能實現。
　　
　　常見的ECU通訊方式有CAN（Controller Area Network），LIN（Local Interconnect Network）和FlexRay，隨著汽車電子電器架構朝著中央集成控制方向發展，以太網的應用也越來越廣泛。

　　
　　▲電子電氣架構的演變趨勢
　　
　　來源：the software Car: Building ICT Architectures for Future Electric Vehicles
　　
　　02
　　
　　CAN總線
　　
　　當前最為常見的ECU通訊方式為CAN總線，即控制器局域網總線。CAN是博世于上世紀八十年代為車載網絡所開發的。在此之前，汽車制造商一直使用點對點布線系統來提供車載電子設備之間的連接。然而，隨著車輛中使用的電子元件數量的增加，笨重且昂貴的線束占據了過多的空間。據統計，中型轎車需要的線束插頭為300個以上，插針總數在1800-2200個，線束總長超過2千米，裝配極為復雜，故障率也極高。
　　
　　為降低布線成本，CAN總線應運而生。CAN是一種用于聯網智能設備的高度一致的串行總線系統，自1993年起就作為汽車聯網國際標準被廣泛引入汽車行業。只需要兩條線（CAN High和CAN Low），每個ECU便可以與其他ECU進行通信。下圖為一種典型的CAN總線通信方式：

　　

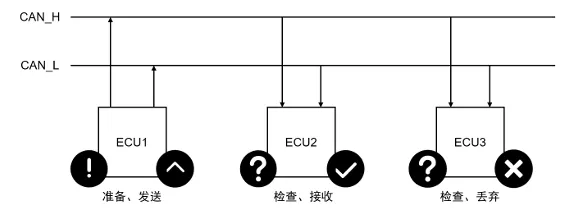

　　▲典型的CAN總線通信方式
　　
　　各個ECU通過CAN收發器連接到CAN總線上，同時將數據廣播出去，處于CAN總線上的每個ECU都可以接收到該廣播信息。如果該信息為收方ECU所需信息就會被接收，反之則會被忽略。
　　
　　CAN可工作于多種方式，網絡中的各節點都可根據總線訪問優先權（取決于報文標識符）采用無損結構的逐位仲裁的方式競爭向總線發送數據，且CAN 協議廢除了地址編碼，而是對通信數據進行編碼，使不同的節點能夠同時接收到相同的數據。這些特點使得CAN總線構成的網絡各節點之間的數據通信實時性強，并且容易構成冗余結構，有助于提高系統的可靠性和系統的靈活性。
　　
　　世界上幾乎所有的汽車廠商都采用了CAN總線來實現汽車內部控制系統與各檢測和執行機構間的數據通信。CAN總線的應用優勢如下：
　　
　　1.提供了輕量級、低成本的網絡
　　
　　作為總線網絡，每個ECU僅需要一個CAN接口就可以與處于網絡上的其他ECU進行通信。
　　
　　2.廣播式通信
　　
　　每條消息都可以被各個ECU的CAN收發器接收，并由各ECU自行決定是否忽略該條消息。
　　
　　3.優先級機制
　　
　　CAN總線是點對點網絡，無主從設備之分。數據發送前會先檢查總線是否繁忙。傳輸?shù)腃AN幀不包含地址編碼，而是在整個網絡中唯一的仲裁ID，也是各ECU判斷是否接受該數據的依據。如果多個節點同時嘗試向CAN總線發送消息，則將依據CAN幀優先級（幀ID）被授予訪問總線的權限，總線繁忙時，優先級低的CAN幀必須等待總線可用才能再次嘗試傳輸。優先級機制保證了CAN節點之間的確定性通信。
　　
　　4.錯誤檢測
　　
　　CAN使用了循環冗余碼（CRC，Cyclic Redundancy Check）進行校驗，用于確保數據完整性，可以對每個幀進行錯誤檢查，錯誤幀將被所有結點忽略。
　　
　　03
　　
　　軟件與仿真測試
　　
　　在過去的普遍認知中，軟件貌似與汽車行業關系甚小，甚至許多車主也傾向于認為汽車軟件只存在于汽車的信息娛樂系統中。實際上，一輛汽車所包含的軟件遠比想象中多得多，上百個ECU中的每一個都需要運行軟件?？梢哉f，如今汽車上的每一個功能幾乎都有軟件參與控制。汽車軟件的增加也意味著問題產生的幾率上升。事實上，主機廠因軟件缺陷而召回的車輛的情況不在少數：
　　
　　2016年，由于軟件缺陷而召回的車輛占總召回車輛的46%。
　　
　　2021年，美國梅賽德斯奔馳公司召回了41838輛SUV車型，原因為軟件故障導致的前輪扭力施加問題。
　　
　　2024年3月，現代起亞因集成充電控制模塊（ICCU，Integrated Charging Control Unit）軟件問題召回14.7萬輛汽車。
　　
　　多ECU聯合實現的汽車功能則更易受到影響。為了盡可能地避免軟件故障問題帶來的損失，應使用仿真平臺搭建虛擬總線來進行ECU軟件中總線功能的測試，還可應用仿真平臺所提供的總線監視功能來監控軟件運行過程中的總線通信數據，方便開發人員進行故障排查。
　　
　　天目全數字實時仿真軟件SkyEye，是一款國產自主可控的基于可視化建模的硬件行為級仿真平臺，能夠用于汽車虛擬CAN總線的搭建。建立下圖所示的CAN總線應用場景：

　　

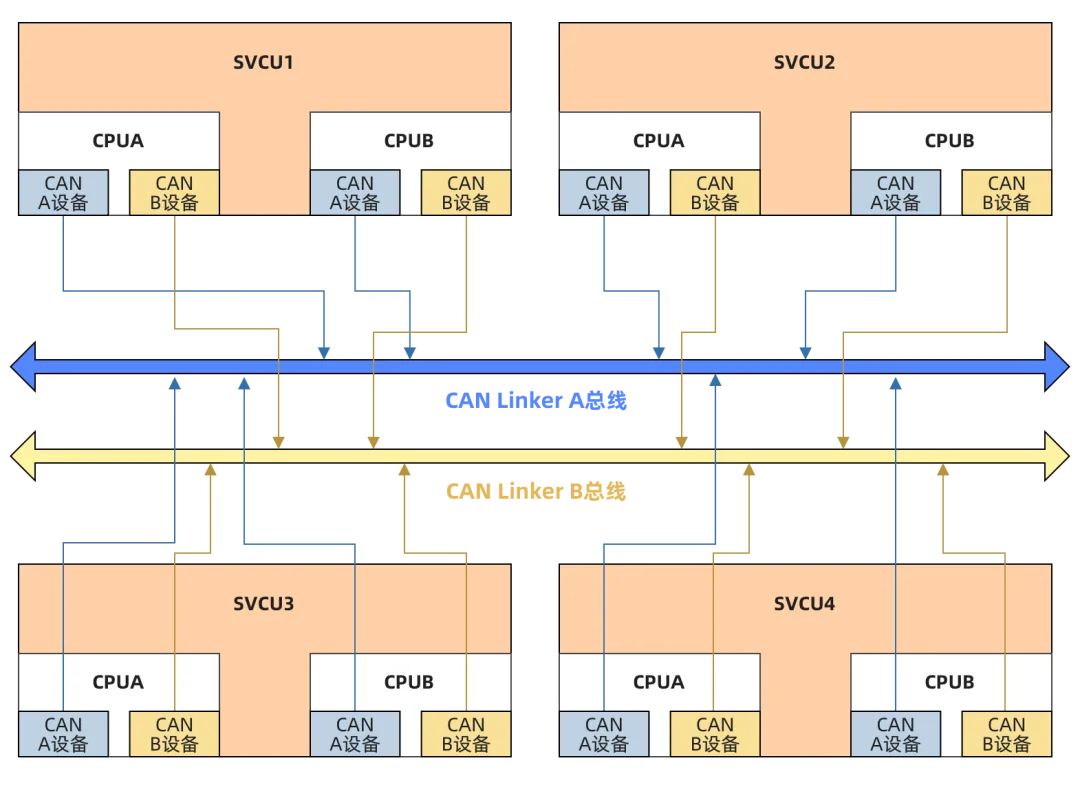

　　▲CAN總線應用場景
　　
　　該場景需要仿真4個SVCU計算節點，以2個VCU計算節點為例，通過SkyEye搭建的目標系統拓撲結構如下圖所示：
　　
　　▲基于SkyEye的CAN總線交互設計
