　　瑞薩“芯”方案 - 工業自動化（工業網絡及電機驅動）

　　
　　瑞薩的產品涵蓋了工業自動化領域的控制層到現場層?？刂茖影üS自動化、系統/工業網絡和系統監控等要素。瑞薩一直為控制層提供MPU/MCU、PMIC和Timing等芯片解決方案?，F(xiàn)場層中有一些元件，如現場網絡、傳感器和執行器。瑞薩為現場層提供傳感器、SSC、MCU/MPU、ASIC、IO Link等芯片解決方案。MCU和MPU產品系列里，瑞薩提供私有內核產品RX，RL78以及ARM內核產品RZ，RX。
　　

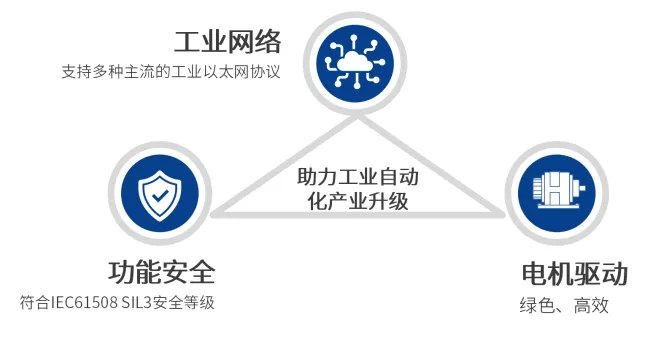

　　瑞薩在工業自動化中的核心技術

　　
　　依賴于長期的經驗積累，瑞薩把在工業自動化中的核心技術帶給大家,助力工業自動化產業升級。這里選擇了最具代表性，市場需求也比較集中的幾項來分享。包括工業網絡，電機驅動，以及功能安全。
　　
　　工業網絡
　　

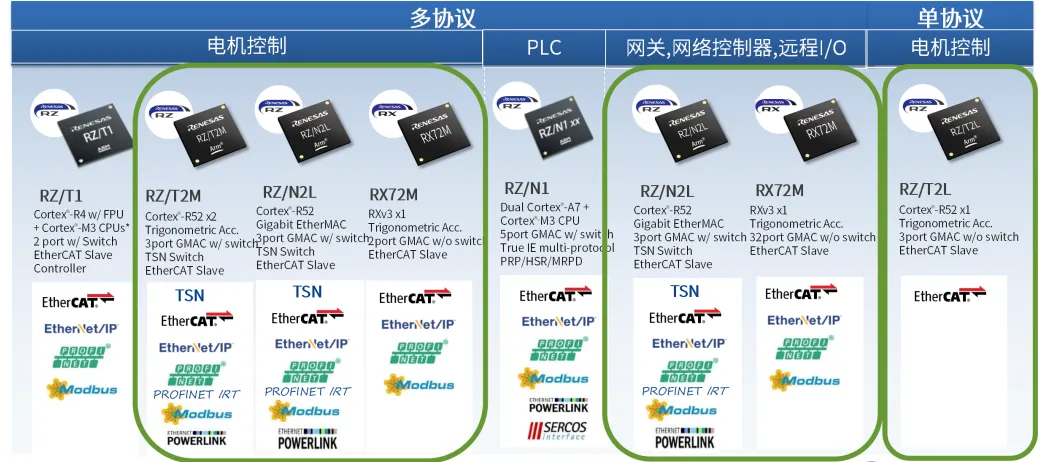

　　工業以太網MCU/MPU匯總

　　
　　瑞薩支持工業以太網的MCU/MPU產品非常豐富。有支持多協議的芯片以及單協議的芯片。對多協議的支持涵蓋了市場主流的EtherCAT，Profinet，Ethernet IP，Modbus TCP等。EtherCAT采用倍福授權的ESC硬件IP來實現，已經經過市場多年的認證。Profinet也是近年來在國內節點數節節攀升的，我們能支持IRT等時同步。其它的協議棧我們也實現了支持，客戶可以從我們的官網上下載相應的例程。除了對協議棧本身的支持，我們的產品具有很高的集成度，單芯片還可以同時實現電機控制，網關，IO等應用。
　　
　　RZ/T2M，RZ/N2L針對工業以太網的優勢
　　
　　多協議工業以太網支持，帶千兆TSN以太網交換機
　　
　　1. 以太網子系統實現多種配置
　　
　　集成Gbit TSN交換機
　　
　　集成的Beckhoff的EtherCAT IP，避免了互操作性問題
　　
　　通過多路復用實現各種協議配置
　　
　　e.g.) 3x EtherCAT, 2x EtherCAT+1x Ethernet,
　　
　　3x Gigabit TSN...
　　
　　2. 3端口Gbit TSN交換機+Gbit Ethernet MAC
　　
　　下一代以太網標準：支持TSN（IEEE802.1Q），集成以太網交換機，支持以下功能。
　　
　　3. 支持多協議，包括PROFINET、Ethernet/IP DLR、EtherCAT、OPC UA...
　　
　　4. PROFINET IRT支持
　　
　　支持PROFINET IRT。作為西門子工業以太網標準之一的PROFINET在中國市場和歐洲市場越來越受歡迎。
　　
　　一致性認證
　　
　　瑞薩的方案通過第三方的一致性認證。包括EtherCAT，PROFINET以及Ethernet/IP。
　　
　　工業自動化應用的系統配置示例
　　
　　通過RZ MPU的組合，可以實現各種類型的工業自動化設備。
　　
　　由于可擴展性和兼容性，客戶可以在產品之間復用軟件資產和知識。
　　
　　電機驅動
　　
　　電機的目標應用
　　
　　單芯片控制多電機應用示例
　　
　　1. 單芯片實現多達四個三相電機
　　
　　GPTW定時器提供多功能的三相互補PWM輸出（可驅動3個電機）。
　　
　　MTU3d也可以驅動2個電機。
　　
　　MTU3d+GPTW可以驅動多達4個電機（僅限112/144pin）。
　　
　　2. 同步處理3-shunt x 2電流檢測
　　
　　通過PGA & S/H x 6可實現同步處理3-shunt×2。
　　
　　PGA（差分輸入方式）可減少外部噪聲干擾。
　　
　　3個獨立的ADC單元
　　
　　3. 減少外部元器件
　　
　　內置復位電路，Data Flash，運算放大器，比較器。
　　
　　4. 功能優化，實現安心的電機控制
　　
　　通道比較器可檢測異常情況。
　　
　　輸出保護電路（POEG）可強制關斷PWM輸出。
　　
　　5. 增強的安全性
　　
　　集成功能，支持IEC60730 Class B安全標準（故障安全）。
　　
　　實現系統自動防故障，減少軟件負擔。
　　
　　目標應用：
　　
　　脈沖伺服，步進電機，通用變頻器，機器人手臂等等。
　　
　　EtherCAT交流伺服電機方案
　　
　　系統概要
　　
　　瑞薩電子的交流伺服控制解決方案集成了電機控制和EtherCAT設計，為高速和高精度電機控制提供支持。該解決方案由三個部分組成：系統控制、逆變驅動控制和電機編碼器，這些不同部分既以物理方式隔離，同時又保持高度互連。得益于高性能的RZ/T2L，RZ/T2M或RZ/N2L微處理器，該單芯片解決方案的設計在性能和成本方面優于傳統的雙芯片平臺。
　　
　　系統優點
　　
　　用戶可以通過EtherCAT使用CiA402驅動器配置文件并參考此解決方案輕松實現電機控制。
　　
　　電機控制和網絡通信二合一芯片設計無需額外的FPGA，可優化解決方案成本。
　　
　　瑞薩電子提供了該解決方案超過50%的BOM器件，緩解了從多個供應商處采購帶來的交付問題。
　　
　　目標應用
　　
　　AC Servo
　　
　　機器人運動控制
　　
