3D成像模組選型通關秘籍：中科融合“三劍客”如何橫掃工業場景？
【ZiDongHua之“方案應用場”收錄關鍵詞：中科融合 邊緣計算 3D視覺】
3D成像模組選型通關秘籍：中科融合“三劍客”如何橫掃工業場景？
在工業自動化升級浪潮中，3D視覺模組選型直接影響產線效能。工業3D視覺技術的核心價值在于精度、速度與場景適應性，而選型的關鍵在于技術參數與業務需求的匹配度。如何精準匹配最適合的3D視覺解決方案？今天帶大家一文讀懂核心選型要點。
中科融合基于MEMS微振鏡技術構建的三大產品矩陣，通過差異化光學架構實現細分場景精準覆蓋，通過光學架構的底層創新，重新定義工業3D視覺的可行性邊界。本文將深度解析中科融合全系MEMS智能光學模組三大產品線的技術邊界與場景適配邏輯，提供數據驅動的選型決策框架。
一

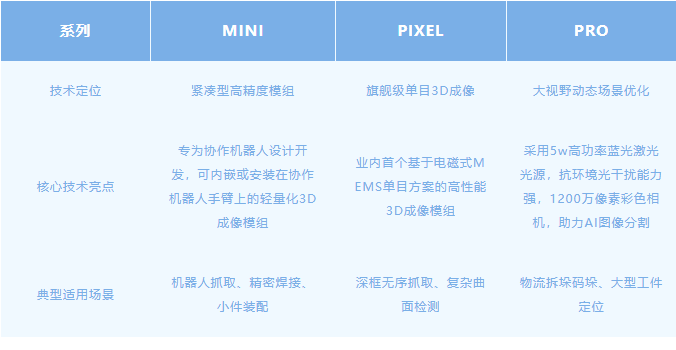

產品矩陣與技術定位
1

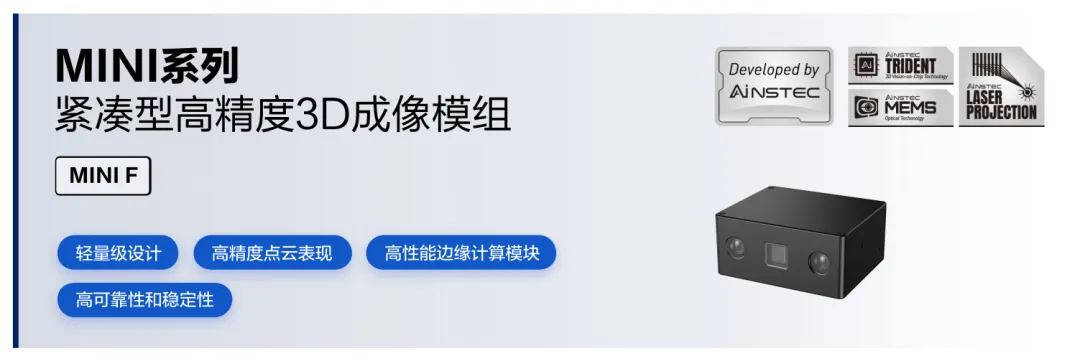

MINI系列：緊湊型焊接視覺標桿
1.增強型高可靠硬件設計：采用先進的立體視覺技術，精準捕捉工件的三維空間信息，為智能免示教焊接提供高質量視覺數據。
2.高效散熱系統：純銅導熱結構+102cm²大面積散熱管道，支持風冷/水冷，確保高溫焊接環境下設備穩定運行。
3.耐久性強化：增強型硬件蓋板耐高溫、抗火花沖擊，經過10萬次無故障開合測試，大幅提升設備壽命。
4.高功率激光多線掃描技術：集成多線掃描與面結構光掃描，兼顧高精度與高速點云采集，無需機械位移配合。
5.卓越抗干擾性能：
-抗強光：在100,000 Lux照度下仍能提供清晰點云。
-抗互反：有效解決鏡面高光、反射干擾、高對比度工件成像難題。
6.高精度3D點云采集：Z軸精度<0.1%，精準重建工件表面形態、位置與姿態，滿足高精度焊接需求。
7.智能適應復雜環境：可克服焊接現場光照變化、表面不規則性，并支持多傳感器融合（如力覺、溫度傳感器），實現焊接過程的智能優化調整。
核心參數：
型號/視場：
點云特性：
2
PIXEL系列：單目架構下的精度巔峰
1.卓越的點云完整性：針對薄壁、高反射率等復雜工件具備優異的成像能力，確保高精度點云數據獲取。
2.高重復精度：在1200mm工作距離下，實現0.03mm級重復精度，滿足高精度工業檢測需求。
3.超寬景深與大視場角：支持最大工作距離3800mm，視場角（FoV）高達70°，適應多尺寸工件的精準測量。
4.卓越的抗環境光干擾能力：采用＞1W高功率出光設計，確保在戶外強光環境下依然保持穩定測量性能。
5.工業級穩定性與可靠性：符合IP65防護等級，能夠在粉塵、潮濕、電磁干擾、高溫等復雜工業環境中長期穩定運行。
核心參數：
型號/視場：
點云特性：
3
PRO系列：大視野高魯棒性解決方案
1.輕量化設計：優化結構設計，實現高效集成，適配多種工業與物流應用場景。
2.卓越點云精度：成像精度Z軸<0.1%，X/Y軸<0.5%，遠距離依然保持高完整度點云，確?？臻g定位精準可靠。
3.高性能成像系統：搭載高分辨率SONY RGB CMOS，結合專業ISP調優，提供清晰細膩的圖像，助力AI精準分割。
4.AI視覺優化：針對物流、拆碼垛場景優化HSV白平衡（<0.1%）、色彩飽和度（92.6%）及RGB畸變（<0.5%），實現更精準的目標識別與分類。
5.強大邊緣計算能力：高性能計算模組支持14階動態識別范圍（遠超同類8階），滿足高動態場景需求。
6.高效3D成像：具備強環境光抗干擾能力，支持3500mm超寬測量范圍，典型采集時間低至0.7~1.1s，確保高效穩定的數據輸出。
7.快速模式：專為物流、拆碼垛設計，提供4fps高速采集，在保證高精度的同時，實現更快的目標檢測與處理。
8.工業級穩定性：符合IP65防護等級，可穩定運行于粉塵、高溫、電磁干擾等復雜工業環境，確保長期可靠作業。
核心參數：
型號/視場：
點云特性：
二
典型場景選型模型
Typical scenario selection model
1
簡單抓?。媳P上規則物體）：
方案匹配：MINI系列
驗證案例：3D視覺引導抓取上下料，自動識別并精準定位規則物體，抓取節拍提升30%+，結合3D點云優化路徑規劃，一次性抓取成功率達99%+，降低誤抓與卡頓。
2
深框抓取、無序抓?。?/div>
方案匹配：PIXEL系列
驗證案例：3D視覺引導深框無序抓取，精準點云識別，提升90%+物料識別率，突破遮擋與夾取盲區，深框抓取準確率達95%+，確保精準投放與無縫銜接后續工序。
3
焊接場景：
方案匹配：MINI系列
驗證案例：3D視覺焊縫引導，智能免示教降低人工示教時間90%，實現快速部署。多線掃描+高速點云采集，抗100,000 Lux強光、抗高反射干擾，穩定運行于高亮、高反環境。
4
拆碼垛場景（超大型物體處理）：
方案匹配：PRO系列
驗證案例：3D視覺引導麻袋拆垛，提高作業效率，精確控制拆垛動作，降低操作過程中對物品的損壞率，減少損耗高達90%；通過高精度3D視覺系統實現精確定位，減少誤差率，抓取準確度提高至99%以上。
