來源：網絡 2012-07-15 關鍵詞：壓力傳感器 傳感器應用 工業系統 工業自動化　　作為壓力控制、壓力監控和判斷真空吸附的效果器件，電子壓力傳感器首先應用在血壓計上，之后經過不斷的改革發展，在過程控制、轎車發動機控制部分、家用電器、裝配機器人等領域也獲得了廣泛的應用。PS壓力傳感器是一種利用半導體膜片結構制成的電子式壓力傳感器，它可將空氣壓力這一物理量變換成電信號, 并能夠高精度、線性地檢測出壓力的變化。圖1為PS壓力傳感器的截面結構圖　　
　　PS壓力傳感器的截面結構圖　　PS壓力傳感器工作原理是：在壓力傳感器半導體硅片上有一層擴散電阻體，如果對這一電阻體施加壓力，由于壓電電阻效應，其電阻值將發生變化。受到應變的部分，即膜片由于容易感壓而變薄，為了減緩來自傳感器底座應力的影響，將壓力傳感器片安裝在玻璃基座上。圖2為壓力傳感器部分的結構圖，　　

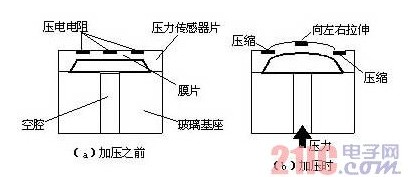

　　壓力傳感器部分的結構圖　　如圖2(b)所示，當向空腔部分加上一定的壓力時，膜片受到一定程度的拉伸或收縮而產生形變?！　毫鞲衅魍鈬娐返脑O計　　圖3是PS壓力傳感器的外圍電路設計實例，圖中用恒流源來驅動壓力傳感器。由于橋路失衡時的輸出電壓比較小，所以必須用運放IC1b和IC1C來進行放大?！　?center>

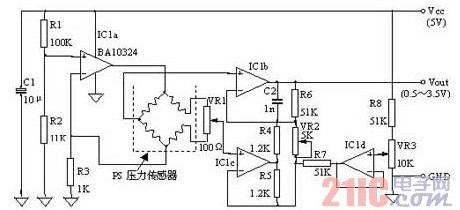

　　PS壓力傳感器的外圍電路設計實例　　圖中VR1為偏置調整，VR2為壓力靈敏度調整，VR3為沒有加壓時輸出電壓調整，C1、C2用于去除噪聲。另外，如果電源電壓波動的話，將引起輸出電壓的變化，所以必須給電路提供一個穩定的電源?！　⊥ㄟ^以上介紹，我們對PS壓力傳感器應該有了一個深入的了解，下面小編就結合其應用實例：即壓力傳感器在全自動洗衣機中及在低壓鑄造爐的壓力控制系統中的應用實例，來對壓力傳感器做更進一步的介紹?！　?1)低壓鑄造爐的壓力控制系統中壓力傳感器應用實例　　如下圖所示為壓力傳感器在低壓鑄造爐的壓力控制系統中的應用框圖?！　?center>
　　低壓鑄造爐的壓力控制系統中壓力傳感器應用實例　　1.低壓鑄造爐 2.排放閥 3.冷卻器 4.壓力傳感器 5.遙控減壓閥 6.電氣比例壓力閥 7.比例放大器 8.控制回路　　(2)在全自動洗衣機中PS壓力傳感器應用實例　　PS壓力傳感器在全自動洗衣機中的應用實例，如下圖所示，　　
　　PS壓力傳感器在全自動洗衣機中的應用實例　　利用氣室，將在不同水位情況下水壓的變化，作為空氣壓力的變化檢測出來，從而可以在設定的水位上自動停止向洗衣機注水?！　】偨Y(jié)　　隨著電子科技的普及，智能化已成為未來人類社會發展的一大趨勢，壓力傳感器應用只是數字智能時代下的產物之一。本文主要介紹了電子壓力傳感器結構、原理、外圍電路設計等知識，并對壓力傳感器在全自動洗衣機中及在低壓鑄造爐的壓力控制系統中的應用實例作了簡單分析。
