東芝發布旗下首款200V晶體管輸出車載光耦

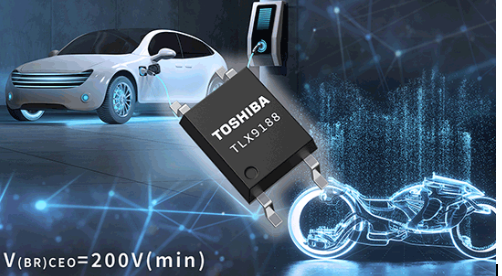

中國上海，2021年11月18日——東芝電子元件及存儲裝置株式會社（“東芝”）近日宣布，推出一款高壓晶體管輸出車載光耦---“TLX9188”，用于包括電動汽車在內的汽車設備的信號隔離通信。該產品于今日開始支持批量出貨。





TLX9188的高壓光電晶體管提供了200V的集電機-發射極額定電壓，較東芝目前的TLX9185A高2.5倍，是東芝首款達到該水平的產品[1]。通過指定開關特性（導通時間、關斷時間）的最大值，這種新型光耦能用作單向開關。此外，它也可用于100V至200V設備的模擬信號反饋電路，有助于降低應用電路成本。



Ø 應用：

汽車設備

?電池管理系統：電壓監測、機械式繼電器吸持檢測、接地故障檢測等

?模擬信號的反饋等



Ø 特性：

?高集電極-發射極擊穿電壓：V(BR)CEO＝200V（最小值）

?高電流傳輸比：IC/IF＝100%（最小值），GB等級

?高隔離電壓：BVS＝3750Vrms（最小值）

?寬額定工作溫度范圍：Topr＝-40℃至125℃

?AEC-Q101認證

?IATF 16949認證



Ø 主要規格：

（除非另有說明，@Ta＝25℃）

器件型號

TLX9188

絕對最大額定值

輸入正向電流IF（mA）

30

集電極電流IC（mA）

50

工作溫度Topr（℃）

-40至125

電氣特性

集電極-發射極擊穿電壓

V(BR)CEO最小值（V）

@IC＝0.1mA，

Ta＝-40至125°C

200

暗電流ICEO最大值（μA）

@VCE＝200V

0.2

耦合電氣特性

電流傳輸比IC/IF最小值（%）

@IF＝5mA，VCE＝5V，

GB等級

100

飽和電流傳輸比IC/IF(sat)

最小值（%）

@IF＝1mA，VCE＝0.4V，

GB等級

30

集電極-發射極飽和電壓VCE(sat)

最大值（V）

@IC＝2.4mA，IF＝8mA

0.4

斷態集電極電流IC(off)

最大值（μA）

VF＝0.7V，VCE＝200V

10

開關特性

導通時間tON最大值（μs）

@RL＝1.9kΩ，VCC＝5V，

IF＝10mA

100

關斷時間tOFF最大值（μs）

500

隔離特性

隔離電壓BVS最小值（Vrms）

3750

封裝

名稱

4引腳SO6

尺寸典型值

3.7×7.0×2.1



Melexis 推出多通道 LIN RGB LED 控制器，

提升汽車環境照明技術水平至全新高度

具備 24 路輸出的 MLX81118 可更加靈活地通過 LIN 實現動態和個性化的車內氛圍燈照明，為 ASIL-A 應用帶來更高的可靠性且符合 ISO 26262 標準



2021 年 11 月 19 日，比利時泰森德洛 - 全球微電子工程公司 Melexis 今日宣布，推出具備 24 路 LED 驅動器輸出的多通道 LIN RGB LED 控制器芯片 MLX81118，進一步推動富有創意的動態汽車照明設計。MLX81118 可驅動 8 路 RGB 通道，降低物料清單成本的同時簡化了車內外的前沿照明設計。此外，MLX81118 還增加了雙輸入電壓功能，可為 LIN 應用顯著降低 LED 功耗。



通過推出面向 LIN 生態系統中的車內氛圍燈照明和動態照明應用的多通道 LIN RGB LED 控制器芯片 MLX81118，Melexis 進一步擴展了該產品系列。MLX81118 具有 24 路輸出（每路輸出可提供高達 60mA 的電流），可驅動八顆 RGB 通道。獨立的 PWM 控制與高達 16 位的分辨率配置使得這款控制器能夠?qū)崿F(xiàn)任何色點和亮度。



MLX81118 是對 Melexis MLX81115 和 MLX81113 的有力補充，以應對繁多迥異的應用需求。MLX81113 主要用于傳統車內氛圍燈照明功能，而 MLX81118 廣泛適用于需要在一個或多個模塊內通過一個 LIN 節點控制多個 RGB LED 的應用，例如車門飾件或儀表板應用。多通道支持意味著 MLX81118 也適用于通過 LIN 控制實現的動態燈光效果。



除了縮減材料清單并簡化多通道內外部照明系統設計外，MLX81118 還降低了 LED 功耗，這得益于新增的雙輸入電壓功能，優化了連接 LED 的驅動電壓。這有助于簡化熱管理，提升模塊可靠性，同時降低功耗。



內置的直接和間接溫度監測允許對所有通道進行溫度補償，以確保在 -40℃ 至 125℃ 的整個溫度工作范圍內獲得穩定的色點。



全新推出的 MLX81118 基于 Melexis 的 LIN RGB LED 控制器，具有驗證的各項功能，內置一套完整的 LIN 系統，包括收發器和協議處理器，用于將 LED 模塊連接到車輛的 LIN 網絡。LIN 接口符合 LIN2.x 和 SAE J2602 標準以及 ISO 18987 標準，支持根據總線并聯方式自動尋址。



LED 控制由 Melexis 的 MLX16 FX 16 位 RISC 微控制器和片上存儲器子系統處理，片上存儲器子系統配有 2KB RAM 和 32KB 閃存（用于存儲應用程序和 LED 校準系數）以及真實 EEPROM（用于存儲附加客戶數據）。此外，MLX81118 符合 ISO 26262 要求，可滿足功能安全系統的使用。



“MLX81118 支持高度靈活控制，可實現富有創意的燈光效果，引領潮流風格。憑借支持八路 RGB 通道的輸出以及對顏色和亮度的精確控制等新功能，設計人員可以增添個性化并增強安全性。”Melexis LIN 產品線經理 Michael Bender 表示，“與此同時，我們增加了一些功能來提高可靠性、簡化熱管理并最大限度地提高溫度穩定性，最終帶來卓越的用戶體驗。”



MLX81118 采用先進的絕緣體上硅（SOI）技術制造，具有高電壓 I/O，可在低至 4V 的電源電壓下工作，能在車輛電源電壓波動時（如停止-啟動操作中）保持性能穩定。內置的保護功能包括 28V 跳接啟動，以及電池過壓和欠壓檢測。



這款產品擁有一套完整的工具鏈，包括評估板、在線仿真器和 C 編譯器包，可幫助加速應用程序開發。同時還提供有包括 LIN 驅動程序、混色、數學庫和 IC 初始化例程在內的基本軟件。



為了更好地支持客戶，Melexis 在需要時可提供定制應用軟件支持。



MLX81118 現已通過相關認證，符合 AECQ-100 車規要求和 PPAP 要求。這款產品采用節省空間的無引線 QFN32 5mm x 5mm 散熱增強型封裝。
