【自動對焦：MOSFET】金屬-氧化物半導體場效應晶體管，簡稱金氧半場效晶體管（ l-Oxide-Semiconductor Field-Effect Transistor, MOSFET）是一種可以廣泛使用在模擬電路與數字電路的場效晶體管（field-effect transistor）。 MOSFET依照其“通道”（工作載流子）的極性不同，可分為“N型”與“P型” 的兩種類型，通常又稱為NMOSFET與PMOSFET，其他簡稱上包括NMOS、PMOS等。

東芝推出150V N溝道功率MOSFET---“TPH9R00CQH”

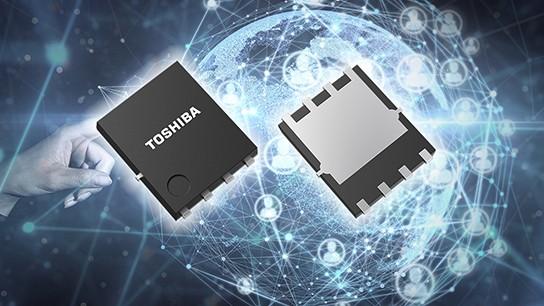

中國上海，2022年3月31日——東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出150V N溝道功率MOSFET---“TPH9R00CQH”。該器件采用最新一代[1]“U-MOSX-H”工藝，適用于工業設備開關電源，其中包括數據中心電源和通信基站電源。該產品于今日開始支持批量出貨。

與使用當前一代“U-MOSⅧ-H”工藝的150V產品TPH1500CNH相比，TPH9R00CQH的漏源導通電阻下降約42%。對新型MOSFET的結構優化促進實現源漏導通電阻和兩項電荷特性[2]之間的平衡[3]，從而實現了優異的低損耗特性。此外，開關操作時漏極和源極之間的尖峰電壓降低，有助于減少開關電源的電磁干擾（EMI）。該產品提供SOP Advance和更為廣泛采用的SOP Advance（N）這兩種類型的表面貼裝封裝。

與此同時，東芝還提供各類工具，為開關電源的電路設計提供支持。除了能快速驗證電路功能的G0 SPICE模型，現在還提供能精確再現瞬態特性的高精度G2 SPICE模型。

東芝將進一步擴大其MOSFET產品線，通過減少損耗提高設備電源效率，進而幫助其降低功耗。

• 應用：

- 通信設備電源

- 開關電源（高效率DC-DC轉換器等）

• 特性：

- 優異的低損耗特性（在導通電阻和柵開關電荷及輸出電荷間取得平衡）

- 卓越的導通電阻：RDS(ON)＝9.0mΩ（最大值）@VGS＝10V

- 高額定結溫：Tch（最大值）＝175℃

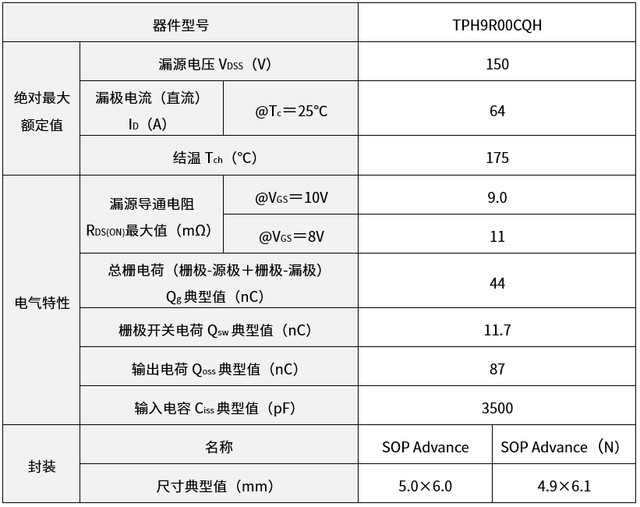

• 主要規格：

（除非另有說明，@Ta＝25℃）

注：

[1] 截至2022年3月的東芝調查。

[2] 柵極開關電荷和輸出電荷。

[3] 與現有產品TPH1500CNH（U-MOSⅧ-H系列）相比，該產品將漏源導通電阻×柵開關電荷提高了大約20%，漏源導通電阻×輸出電荷提高了大約28%。
