　　CODESYS Runtime：智能自動化的運行時軟件系統
　　
　　CODESYS Runtime概述
　　
　　為了使硬件設備可以使用基于IEC 61131-3標準的編程環境CODESYS IDE進行編程，必須在對應的硬件設備中移植CODESYS Runtime System。CODESYS Runtime System為工業級的實時操作系統內核，通過在硬件平臺上移植CODESYS Runtime System，可以將任何嵌入式設備或基于PC的設備轉變?yōu)榉螴EC 61131-3標準的工業控制器。
　　
　　CODESYS代碼執行機制為編譯執行，即在CODESYS IDE中編寫的IEC代碼，通過集成的編譯器編譯為機器代碼，再通過網線或串口下載到CODESYS Runtime 里。CODESYS Runtime可以調動硬件平臺的資源（如時鐘資源、內存資源等）來處理這些指令。CODESYS公司的技術工程師負責將CODESYS Runtime部署到客戶選用的硬件平臺上，并且我們開放CODESYS Runtime接口，支持用戶作二次開發。
　　
　　CODESYS Runtime 可完成以下主要任務
　　
　　1.下載和執行基于 IEC 61131-3 的應用程序
　　
　　2.應用程序的調試和監控
　　
　　3.執行對I/O的操作
　　
　　4.與CODESYS 編程系統通信
　　
　　5.與其他控制器設備通信
　　
　　6.路由控制器網絡中的數據信息
　　
　　此外，該實時運行系統還包含重要的附加組件，如現場總線、運動控制、可視化等，以便您的控制器可以與工業現場中的其他組件進行通信或實現其他復雜的功能。
　　
　　CODESYS Runtime可跨平臺運行，即可部署到不同架構和不同操作系統的硬件平臺上。
　　
　　CODESYS Runtime 支持的一些標準的CPU包括
　　
　?、?Intel 80x86；Pentium， Atom（32位或64位）等；
　　
　?、?ARM Based CPU（ ARM v6-v9架 構 ，如 ARM 7， ARM 9， ARM 11等 ）；
　　
　?、?）ARM Cortex CPUs（ Thumb2指令集: Mx, Ax, Rx，如 M3/M4/M7，A8/A9，A15，A53等 ）；
　　
　?、?PowerPC；
　　
　?、蔟埿綜PU、天津飛騰CPU等國產CPU。
　　
　　CODESYS Runtime 也可部署到以下目標設備中
　　
　　Infineon TriCore
　　
　　Renesas RZ/N1， RX
　　
　　Analog Devices Blackfin
　　
　　NXP (Freescale) Cold Fire
　　
　　Texas Instruments DSP C2xxx / 28x
　　
　　CODESYS Runtime 支持的操作系統包括
　　
　　Windows 7/8/10/Embedded (32/64 Bit)；
　　
　　WinCE；
　　
　　Linux (OSADL real-time extension)；
　　
　　VxWorks；
　　
　　QNX；
　　
　　無操作系統或微型操作系統（如uCOS，eCOS，freeRTOS）；
　　
　　國產操作系統。
　　
　　CODESYS Runtime Toolkit
　　
　　CODESYS Runtime Toolkit是一個全面的可編程控制器軟件開發工具包。CODESYS Runtime可以將任何嵌入式平臺或工業PC轉化為基于IEC 61131-3標準的控制器，并且開放Runtime接口，用戶可以根據行業需求及功能需要進行二次化開發。因此，CODESYS Runtime Toolkit支持用戶開發出具有自主知識產權的控制器產品。
　　
　　對于最終用戶來說，可以直接使用基于CODESYS Runtime開發的控制器，并使用CODESYS IDE（集成開發環境）進行項目應用。對于OEM客戶來說，可以使用CODESYS Runtime Toolkit工具包基于多種平臺和需求開發自己品牌的控制器，并支持定制化開發需要的功能。
　　
　　CODESYS Runtime Toolkit工具包的供貨范圍
　　
　　CODESYS Runtime（實時運行系統）的源代碼或部分源代碼，具體取決于用戶所選用的硬件平臺
　　
　　I/O驅動程序和庫的源代碼示例
　　
　　有關CODESYS Runtime移植到目標系統的完整文檔
　　
　　特定的硬件設備的實時運行系統所需的基本組件和附件組件
　　
　　由我們經驗豐富的工程師進行培訓，以幫助客戶將CODESYS實時運行系統移植到目標設備上
　　
　　CODESYS Runtime移植過程如下
　　
　　安裝帶有可用的基本組件和附加組件的CODESYS實時運行系統工具包
　　
　　通過引導工具配置和選擇實時運行系統所需功能的組件
　　
　　配置操作系統接口，實現定制驅動程序或集成的附加功能（外部庫），連接外部系統等
　　
　　將所有組件鏈接和編譯到可執行的實時運行系統，并在目標設備上實現運行
　　
　　在CODESYS IDE中提供用于設備使用的驅動程序（設備描述文件）
　　
　　CODESYS PLCHandler
　　
　　PLCHandler為第三方的客戶端和基于CODESYS開發的PLC之間建立通訊，PLCHandler封裝了完整的底層通信協議，并提供了一個API接口。該API接口提供對所有可用功能和服務的訪問。
　　
　　PLCHandler提供以下功能和服務
　　
　?、俳⒒蚪K止與PLC的通信。
　　
　?、谧x取PLC的變量列表。
　　
　?、垩h(huán)讀取PLC變量。
　　
　?、芡阶x取PLC變量值。
　　
　?、萃綄⒆兞恐祵懭隤LC。
　　
　　⑥實現與多個PLC同時通信。
　　
　?、邤嚅_連接后自動重新連接PLC。
　　
　　⑧程序從CODESYS下載到PLC后自動重啟。
　　
　　⑨將信號事件（數據更改，狀態更改）發送給客戶端。
　　
　?、猥@取、設置PLC應用程序的狀態。
　　
　　?訪問PLC底層文件系統。
　　
　　PLCHandler作為一個軟件開發工具包（SDK），包含所有C/C ++頭文件，PLCHandler庫，示例配置文件和演示源代碼等。
　　
　　典型的PLCHandler庫作為靜態鏈接庫（例如WIN32系統下：PLCHandlerLink.lib或者PLCHandlerLinkMFC.lib），封裝了C++類以及附加的C的接口。對于WINDOWS平臺，PLCHandler也提供動態鏈接庫（PLCHandlerDll.dll）和ActiveX-Control（PLCHandlerX.ocx）插件。
　　

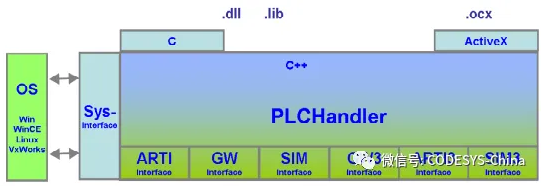

　　PLCHandler和API接口的內部結構
　　
　　
　　
　　CODESYS OPC UA Server
　　
　　OPC UA是實現智能化工廠和工業4.0的標準接口。OPC UA（統一架構）是OPC標準下的新一代技術，它不僅允許機器和工廠間進行數據的傳輸，也支持以機器可讀取的方式進行對這些數據的描述。OPC UA是基于TCP標準的獨立的平臺。協議?？梢杂糜贠PC組織的所有成員。
　　
　　基于CODESYS Runtime組件化架構，CODESYS OPC UA Server 可作為附加組件移植到CODESYS Runtime里。因此，CODESYS OPC UA Server幾乎可以集成到所有基于CODESYS 開發的設備中，并與TCP/IP和實時時鐘的表現相當。為了可以在CODESYS Runtime里部署OPC UA Server，設備制造商必須從OPC組織獲得協議棧的源代碼。
　　
　　OPC UA Server接收來自CODESYS上位開發環境的數據，并與OPC UA的Client端進行通訊。
　　
　　OPC UA 的功能及特點
　　
　　自動建立與客戶端通信
　　
　　當數據值和數據狀態發生變化時自動觸發
　　
　　瀏覽變量列表
　　
　　管理數據緩存項
　　
　　直接訪問控制器中的項目（無緩存）
　　
　　可以與CODESYS V2.3版本進行OPC通信
　　
　　CODESYS Redundancy
　　
　　基于IEC 61131-3標準的上位開發環境下的冗余功能的擴展，支持用戶開發一款屬于自己的冗余控制器。兩個獨立的工業控制器在不間斷和同步的情況下，同時執行一個IEC 61131-3應用程序。一旦出現意外狀況，冗余控制器自動切換為主控制器，且控制不會因此而中斷或者暫停。但僅有主動控制器與I/O系統進行通訊。
　　
　　冗余功能
　　
　　兩個控制器同時啟動機制
　　
　　配置IP地址和控制器超時
　　
　　自動同步和更新冗余控制器，即使一個控制器被另外一個控制器所取代
　　
　　對IEC 61131-3應用程序中的錯誤做出反應
　　
　　通過IEC應用程序函數調用或者OEM運行系統組件（例如當監視溫度的進程、現場總線錯誤診斷或通過可視化手動切換）來在控制器之間進行切換
