　　我國學者在芯片設計自動化EDA領域取得進展

　　
　　我國學者在芯片設計自動化EDA領域取得進展
　　
　　北京大學集成電路學院黃如院士與梁云教授團隊近期提出了高效的芯片仿真EDA技術。針對通用處理器、密碼學、流式壓縮、深度學習等多種架構的芯片設計，相比于目前最快的開源芯片仿真器Verilator，該技術能夠?qū)⑿酒抡嫠俣绕骄铀?倍，最高加速4.3倍。論文以《Khronos：融合內存訪問的RTL仿真》為標題，于2023年10月28日發表在《芯片微架構國際研討會》上。
　　
　　芯片仿真是芯片設計與驗證中不可或缺的一個環節，同時也是最耗時的一個環節。芯片仿真主要借助EDA工具，通過計算機結合測試激勵來模擬芯片在真實環境下的運行狀況，幫助工程師通過各種調試手段來判斷運行結果是否符合預期。根據統計，芯片設計與驗證的70%的時間用在仿真和驗證。芯片仿真中的一個重要步驟是寄存器傳輸級（RTL）仿真。在RTL仿真中，軟件RTL仿真器因?yàn)槠潇`活性高和調試能力強，在RTL仿真中有重要的地位。然而，軟件RTL仿真速度慢，需要消耗大量時間。廣泛使用的軟件RTL仿真器主要來自美國的EDA公司包括新思（Synopsys）的VCS，英特爾（Intel）的ModelSim和開源的Verilator等。針對工業級的大規模設計，軟件RTL仿真往往需要幾天甚至幾周的時間，嚴重制約了芯片開發的流程。因此，面對芯片開發時間長的問題，加快RTL仿真的速度非常重要。
　　

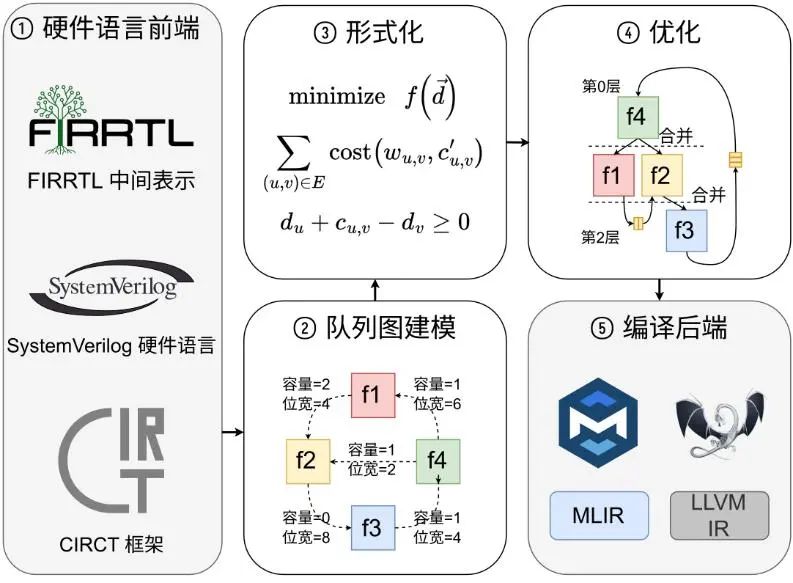

　　針對這一難題，該研究團隊開創性地提出了跨時鐘周期的RTL仿真方法，能夠大幅減小RTL仿真迭代中的內存數據傳輸。之前針對RTL仿真的加速主要是通過圖分割并行或延遲求值（lazy evaluation）等方法。雖然這些優化方法在加速仿真上有效，但優化能力局限在了一個周期內。該研究團隊通過分析RTL的時鐘邊緣數據依賴，將RTL仿真建模為整數線性約束下的非線性優化問題，通過數學建模和求解實現跨周期的仿真優化與加速。這樣的優化能顯著提升仿真過程中的指令吞吐量，減小仿真需要的指令總數。通過跨時鐘優化，減少42%的寄存器狀態和38%的內存訪問，實現平均2.0倍（最高4.3倍）的仿真加速。
　　
　　目前，該仿真器已經開源。接下來，團隊將繼續優化性能，同時將技術推廣到中國的EDA產業和開源社區。
　　
　　出版信息
　　
　　標題:
　　
　　Khronos: Fusing Memory Access for Improved Hardware RTL Simulation
　　
　　
　　
　　
　　中國科大在電源管理芯片設計領域取得新進展
　　
　　近日，中國科大國家示范性微電子學院程林教授課題組設計的一款高效率、高電流密度的降壓-升壓直流-直流轉換器(Buck-Boost DC-DC Converter)芯片亮相于集成電路設計領域最高級別會議 IEEE International Solid-State Circuits Conference (ISSCC)。
　　
　　Buck-Boost轉換器廣泛應用于鋰電池供電的移動電子設備中，將在實際使用時變化的電池電壓(2.7 V-4.2 V) 轉換為3.4V左右的固定電壓，為應用端如射頻功放、藍牙等模塊供電。為了延長電池的使用時間，需要轉換器在全電池電壓范圍內保持高效率。同時為了滿足移動電子設備的小型化需求，要求轉換器具有高電流密度。
　　
　　現有的Buck-Boost轉換器通過引入飛電容減少功率路徑上的功率管數量來降低導通損耗，但同時也導致了功率管的耐壓?jiǎn)栴}，限制了效率的提升；為了克服耐壓?jiǎn)栴}，一些工作又引入更多的功率管和飛電容，增加了成本并且降低了芯片的電流密度。隨著移動電子設備集成的功能越來越多，負載電流越來越大，現有Buck-Boost結構在效率與電流密度之間的折中愈發挑戰。
　　

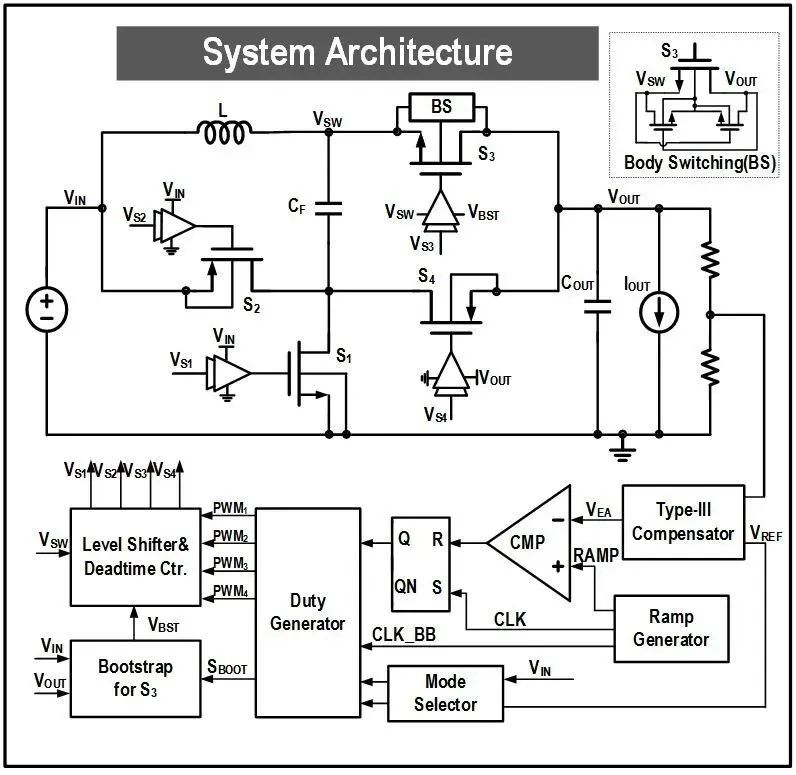

　　為此，本研究提出一種新型Buck-Boost轉換器拓?fù)浣Y(jié)構，該結構中只包含4個低壓功率管、1個飛電容、1個電感，是現有結構中唯一一種僅使用4個功率管和1個飛電容而無耐壓?jiǎn)栴}的結構。此外，在飛電容的輔助下，該結構的電感電流以及導通損耗在全電池電壓范圍內都得到有效降低。
　　
　　測試結果表明，該芯片可實現98.6%的峰值效率，在1.7 mm2的芯片面積下實現了最大2.5A的輸出電流。與同類研究相比，本設計以最低的芯片成本取得了全電壓轉換比下最高效率以及最高電流密度，實現了效率與電流密度較為完美的折中。
　　
　　出版信息
　　
　　標題:
　　
　　A 98.6%-Peak-Efficiency 1.47A/mm2Current-Density Buck-Boost Converter with Always Reduced Conduction Loss
　　
