Vishay推出的新款浪涌限流PTC熱敏電阻可提高有源充放電電路性能



自我保護器件R25阻值達1 kW，可處理直流電壓高達1200 VDC，能量吸收能力達240 J，適于汽車和工業應用



美國 賓夕法尼亞 MALVERN、中國 上海 — 2024年3月6日 — 日前，威世科技Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出新系列浪涌限流正溫度系數（PTC）熱敏電阻---PTCEL。Vishay BCcomponents PTCEL系列器件25 °C（R25）條件下阻值范圍寬，具有高電壓處理和高能量吸收能力，可提高汽車和工業應用有源充放電電路的性能。

日前發布的器件R25阻值為60 W至1 kW，500 W 最大額定直流電壓高達1000 VDC，1 kW 達1200 VDC，最大能量吸收能力達240 J，比競品器件高四倍。多個熱敏電阻并聯，能量吸收能力高于1000 J。PTCEL系列電阻工作溫度達+105 °C、所有阻值的熱容為2.3 J/K。



新型熱敏電阻符合AEC-Q200標準，具有自我保護功能，無過熱危險，主要用于各種過載保護，包括AC/DC和DC/DC轉換器、拋負載、DC-Link、電池管理、緊急放電電路、車載充電器、家庭儲能系統、電機驅動以及焊接設備。元件可承受至少10萬次浪涌循環，以及在25 kW功率條件下（不觸發跳變）具備高度迅速的恢復能力。

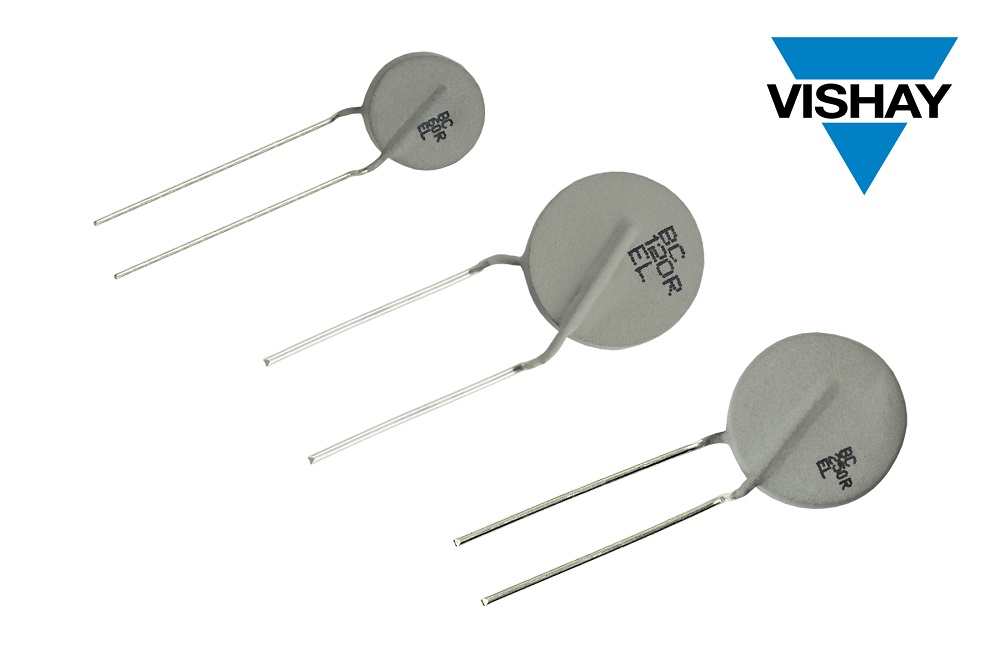

PTCEL系列有兩種尺寸可供選擇：小電阻PTCEL13R和大電阻PTCEL17，分別用于低能量和高能量應用。所有器件采用卷盤式包裝，引線節距為5 mm。此外，PTCEL17R還有7.5 mm和10 mm引線節距，適用于更高電壓，還可采用自動貼片加工，降低加工成本。



鈦酸鋇熱敏電阻由瓷片組成，兩端焊接鍍錫CCS引線，涂有符合UL 94 V-0標準的耐高溫硅樹脂涂料。器件符合RoHS標準，經過C-UL-US認證，文件編號E148885，適于 AC和DC使用，提高并控制安全水平。PTCEL13R和PTCEL17R具有SPICE和3D兩種型號。



器件規格表：

產品編號

PTCEL13R

PTCEL17R

R25 (W)

60~1 k

R25 公差 (%)

30

最大交流電壓 (VRMS)

350~600

440~800

最大直流電壓 (VDC)

500~850

625~1200

最大能量 (J)

140, 150

230, 240

熱容 (J/K)

1.45

2.3

引線節距 (mm)

5

5, 7.5, 10
