東芝推出高速導通小型光繼電器，可縮短半導體測試設備的測試時間

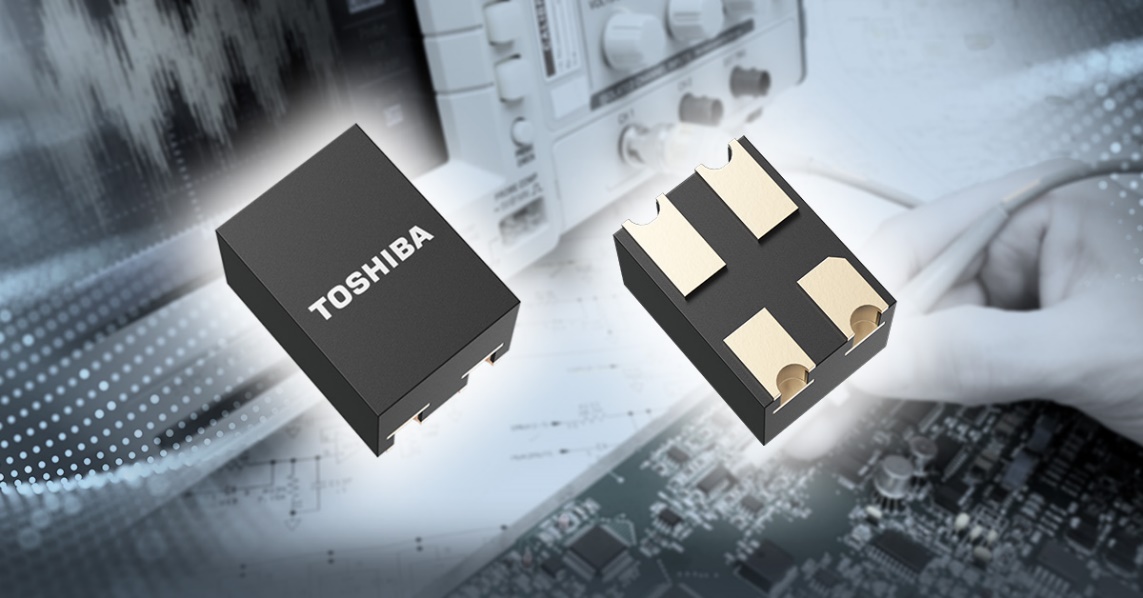

中國上海，2025年2月20日——東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，最新推出采用S-VSON4T[1]封裝的光繼電器——“TLP3414S”與“TLP3431S”，具有比東芝現有產品更快的導通時間[2]。TLP3414S與TLP3431S的斷態輸出端電壓和通態電流額定值分別為40 V/250 mA和20 V/450 mA。該產品于今日開始支持批量出貨。





新型光繼電器通過提高輸入側紅外LED的光輸出并優化光電探測器（光電二極管陣列）的設計，可實現高效的光耦合，將導通時間最大值縮短至150 μs。TLP3414S的導通時間比東芝現有產品TLP3414縮短約50 %，TLP3431S的導通時間比東芝現有產品TLP3431縮短約62 %。



此外，當輸出打開時，這兩款產品的導通電阻會影響信號衰減（TLP3414S：最大值3 Ω，TLP3431S：最大值1.2 Ω）；當輸出關閉時，輸出電容會影響高頻信號泄漏（兩款產品均為典型值6.5 pF）。新產品與東芝現有產品[2]相當，確保了穩定的信號傳輸。



新產品適用于半導體測試設備中的引腳電子[3]應用，可在開關信號的同時以高精度高速測量待測設備（DUT）。



新產品由于采用小型S-VSON4T封裝，與東芝現有產品的VSON4封裝[4]相比表貼面積減少了約20 %，有助于實現半導體測試設備和其他設備的小型化。



東芝將繼續提供更多高性能產品，以滿足半導體測試設備對更高性能和更快速度的需求。



  • 應用：
  • 半導體測試設備（高速存儲器測試設備、高速邏輯測試設備等）
  • 探測卡
  • 測量設備



  • 特性：
  • 高速導通時間：tON＝150 μs（最大值）
  • 低導通電阻：

TLP3414S RON＝3 Ω（最大值）

TLP3431S RON＝1.2 Ω（最大值）

  • 小型S-VSON4T封裝：1.45 mm×2.0 mm（典型值），厚度＝1.3 mm（典型值）



  • 主要規格：

（除非另有說明，Ta＝25 °C）

器件型號

TLP3414S

TLP3431S

封裝

東芝封裝名稱

S-VSON4T

尺寸

1.45Í2.0（典型值），

厚度＝1.3（典型值）

觸點類型

1-Form-A

（常開）

絕對最大額定值

斷態輸出端電壓VOFF（V）

40

20

通態電流ION（mA）

250

450

通態電流（脈沖）IONP（mA）

750

1350

工作溫度Topr（°C）

–40至110

隔離電壓BVS（Vrms）

AC，60 s，

R.H.≤60 %

500

耦合電氣特性

觸發LED電流IFT（mA）

最大值

3

導通電阻RON（Ω）

典型值

2

0.8

最大值

3

1.2

電氣特性

輸出電容COFF（pF）

典型值

6.5

開關特性

導通時間tON（μs）

最大值

150[5]

關斷時間tOFF（μs）

100[5]

庫存查詢與購買

在線購買

在線購買




注：

[1] S-VSON4T封裝：1.45 mm×2.0 mm（典型值）

[2] 東芝現有產品TLP3414（額定值40 V/250 mA）和TLP3431（額定值20 V/450 mA），采用VSON4封裝

[3] 引腳電子（PE）：用于向待測設備（DUT）提供電源和測試信號，并判斷DUT的輸出信號的一種接口電路

[4] VSON4封裝：1.45 mm×2.45 mm（典型值）

[5] TLP3414S的測試條件：RL＝200 Ω、VDD＝20 V、IF＝5 mA，TLP3431S：RL＝200 Ω、VDD＝10 V、IF＝5 mA
